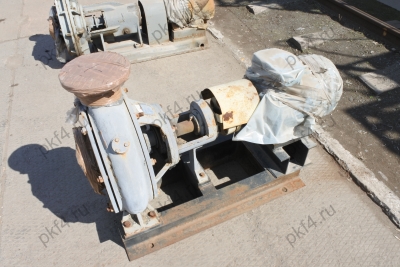

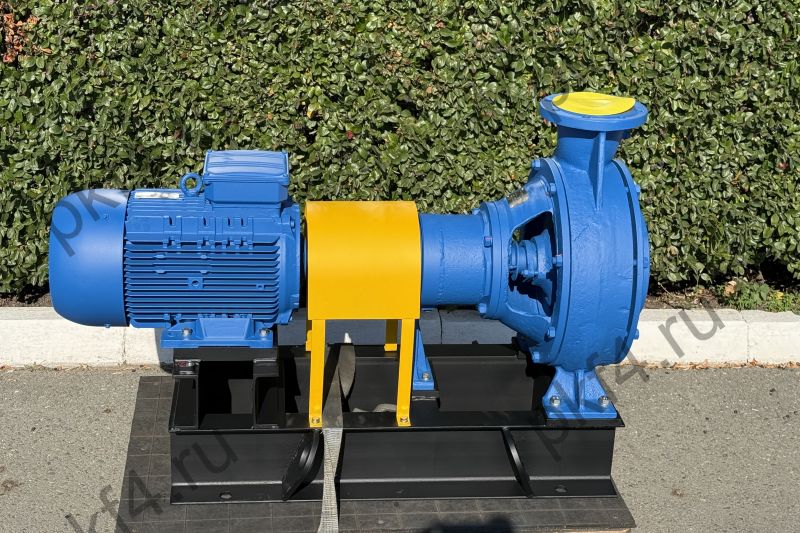

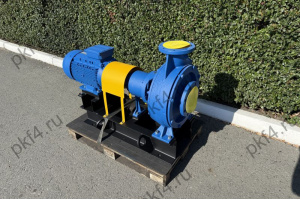

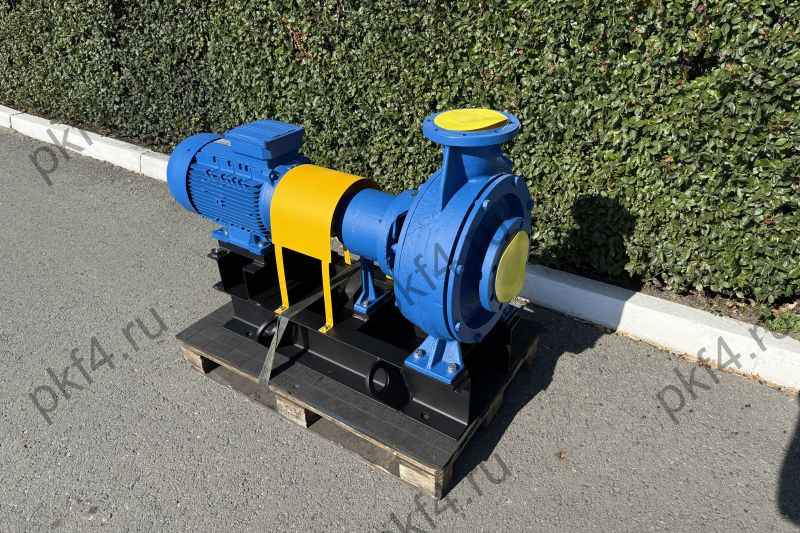

Насос КФС 160-10

Насосы КФС 160-10 применяются для перекачивания грязных сточных жидкостей и прочих загрязненных сред с показателем по водороду 6,0-8,5 (pH).

Консольные насосы КФС 160-10 предназначены для эксплуатации в умеренной зоне, имеют климатическое исполнение УХЛ. Нижний предел температуры окружающей среды +1°C.

Допуски по перекачиваемой жидкости:

• Вязкость кинематическая: до 1*10^-6 м²/с;
• Плотность: до 1050 кг/м³;
• Температура: не выше +80°C;
• Доля абразивных частиц: до 1%;
• Размерность включений: не более 5 мм.

Не допускается использовать насосы для грязной воды КФС 160-10 в пожароопасных/взрывоопасных помещениях.

Расшифровка условных обозначений (на примере КФС 160-10):

• КФС: консольный насос, фекальный, сахарная промышленность;
• 160: подача, м³/час;
• 10: напор, м.

Насосы консольные фекальные типа КФС 160-10 поставляются в собранном виде, комплектуются полумуфтой электродвигателя, ограждением муфты и имеют паспорт. По согласованию с потребителем насосный агрегат может быть заранее смонтирован на фундаментной плите.

Технические характеристики насоса КФС 160-10

• КПД: от 62%;
• Напор: 10 м (±5%);
• Мощность: 7,1 кВт;
• Подача: 160 куб.м/час;
• Частота вращения: 960 об./мин;
• Допустимый запас кавитации: 4 м.

Внешняя утечка по уплотнению: не более 4,0 л/час.

Указанные показатели мощности и напора для фекальных насосов КФС 160-10 соответствуют работе с жидкостью плотностью 1000 кг/м³.

Насосы КФС 160-10 предназначены для эксплуатации в установленном интервале подач, в обратном случае возможно снижение энергетических показателей работы агрегата, степени его надежности.

Мощность электродвигателя для функционирования рабочей части в полном диапазоне подач должна превышать номинальную мощность насоса как минимум на 20%.

Показатели надежности фекального насосного агрегата:

• Наработка на отказ (средняя): от 1000 ч;
• Полный ресурс (в среднем): от 10000 ч;
• Полный срок эксплуатации: 5 лет;
• Трудоемкость ремонта (текущего): 25 н.

Критерий отказа: нагревание подшипников свыше +80°C. Предельное состояние агрегата характеризуется выработкой полного среднего ресурса.

Устройство, принцип действия

Насосы КФС 160-10 относятся к центробежным гидравлическим агрегатам консольного типа, с одной ступенью. Ротор закрытый, характеризуется односторонним входом. Электродвигатель и насосная часть сопрягаются упругой муфтой.

Вращение рабочего колеса происходит в подшипниковых опорах, по часовой стрелке. В подшипниках используется консистентная смазка.

Подвод перекачиваемой жидкости производится по оси, через всасывающую отъемную крышку, водоотвод – по напорному патрубку в насосном корпусе. Для насосов КФС 160-10 характерно совпадение вертикальной оси агрегата и оси напорного патрубка.

Импеллер разгружает подшипники от осевых нагрузок. Рабочая полость уплотняется по валу мягкой сальниковой набивкой.

Другие конструктивные особенности

Корпус насоса КФС 160-10 выполняет несущую функцию: к нему крепится кронштейн в комплекте с валом (через фонарь). Это позволяет разбирать/собирать агрегат, не отсоединяя трубопроводы от соответствующих патрубков. Проверка состояния рабочего колеса и корпуса производится без разборки, через специальный лючок. Ротор устройства крепится путем его свинчивания с валом (правая резьба). Подшипниковые узлы имеют наружные винтовые канавки.
