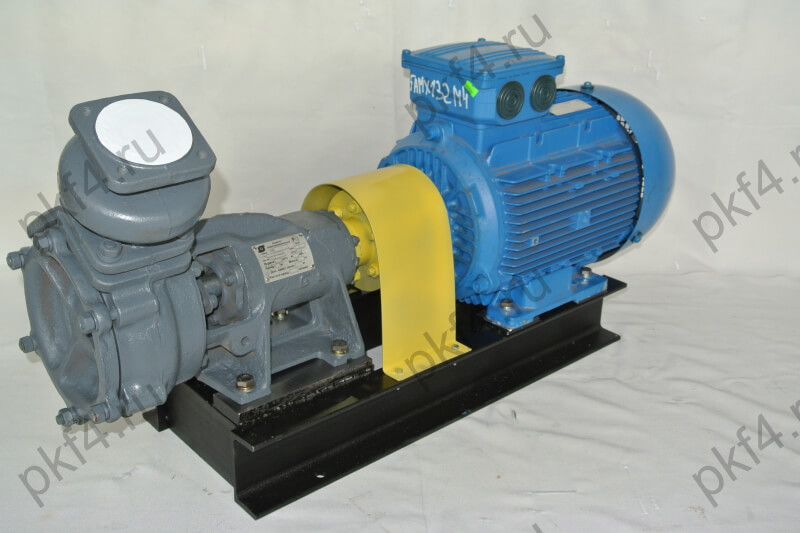

Вихревые насосы

Для того чтобы получить технико-коммерческое предложение с указанием цены, наличия и срока поставки выберите ниже нужную модель или несколько и добавьте в заявку, содержание заявки вы увидите в верхней части сайта. Не забудьте отправить вашу заявку указав e-mail и телефон.
Если Вы не знаете модель - заполните опросный лист (все поля которые Вам известны) и наш специалист подберёт насос и вышлет ТКП. На нашем сайте Вы сможете купить запасные части для вихревых насосов.

Преимущества

Они обладают следующими достоинствами:

• Высоким напором – в 1,5-2 раза больше аналогичных центробежных при тех же размерах рабочего колеса и скорости его вращения
• Самовсасывающей способностью – при пуске не требуют обязательного наличия жидкости во входном трубопроводе
• Реверсивностью – перекачкой в обоих направлениях
• Универсальностью по отношению к рабочей среде – применимы для прокачки смеси жидкости и газа, химически агрессивных, легковоспламеняющихся и горючих жидких субстанций.

Из-за малого КПД (не более 40%) их нецелесообразно использовать для прокачки больших объёмов жидкости. Они предпочтительны там, где требуется создание высокого напора при малой подаче рабочей среды.

Применение

• для прокачки химически агрессивных реагентов (кислот, щелочей и др.)
• для перекачки жидкостей с высокой летучестью (например, эфира, бензина, спирта и т. д.)
• для подачи жидкостей газонасыщенных
• для откачивания жидких сред, обладающих высокой упругостью пара (пропан, бутан и др.)
• в малых насосных станциях в автоматическом режиме
• в коммунальном хозяйстве, например, для повышения напора воды в качестве бустерных нагнетателей
• взамен компрессоров и вакуумных насосов низкого давления
• для подачи воды в малые котельные установки.

Конструктивные особенности

• рабочего колеса с лопатками, радиально расположенными, количеством до 50-ти. Торцы лопаток могут быть как открытыми, так и закрытыми (с открытым или закрытым ротором). Закрытое колесо представляет собой плоский диск с короткими лопатками. Открытое – это ступица с длинными лопастями. Лопатки при вращении создают в прокачиваемой среде вихревые потоки, вследствие чего один и тот же объём воды получает неоднократный импульс от лопаток. Для снижения массы в диске колеса имеются торцевые отверстия. Они уменьшают величину радиальных напряжений
• герметичного корпуса с запрессованными подшипниками скольжения, на которых жёстко укрепляется ротор. Герметичность обеспечивается сальником или двойным торцевым уплотнением.

Ротор и внутренние поверхности камеры чувствительны к наличию твёрдых включений в перекачиваемой среде. Последние могут увеличить износ деталей и даже привести к поломке рабочего колеса. Поэтому они должны оснащаться входным фильтром.

Маркировка

Все вихревые насосы имеют литеру «В» в номенклатурном обозначении. Если агрегат снабжён теплообменной камерой, то на это указывает литера «О». Эта камера используется при работе с перегретыми или переохлаждёнными жидкостями.

Добавочные буквенные обозначения, вносимые некоторыми изготовителями, определяют вид металла, из которого он выполнен:

• «А»: рабочее колесо – из стали, корпус и крышки – из чугуна
• «Б»: проточная часть – из бронзы
• «АБ»: рабочее колесо – из бронзы, корпус, крышки и колпак – из чугуна
• «К»: элементы проточной части – из легированной стали.
