Расшифровка обозначения

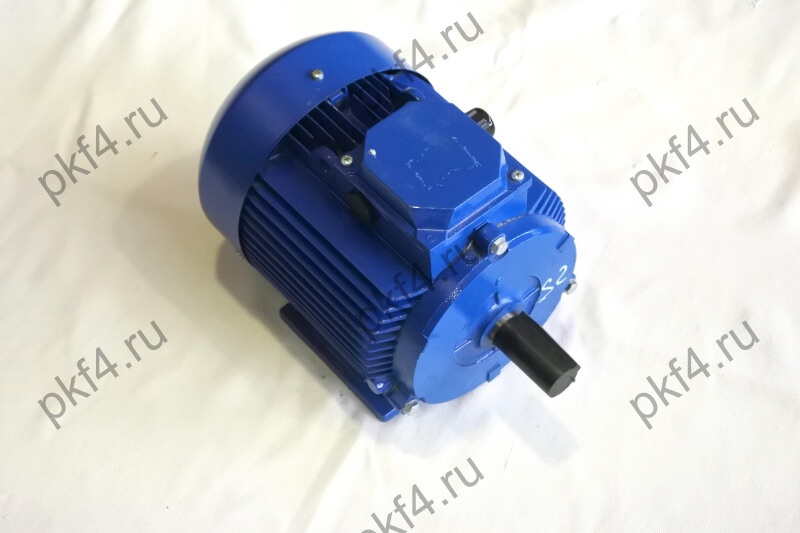

Электродвигатель АИР 100S2 IM1081 (лапы) :
А — асинхронный двигатель
И — унифицированная серия в рамках Интерэлектро
Р — привязка мощностей к установочным размерам в соответствии с ГОСТ Р 51689-2000
100 — высота оси вращения
S — вариант длины сердечника
2 — число полюсов
1 — на лапах с подшипниковыми щитами
0 — за корпус двигателя
8 — двигатель может работать при любом направлении конца вала
1 — с одним цилиндрическим концом вала
Технические характеристики электродвигателя АИР 100S2
| Тип двигателя | Напряжение, В | Ном. мощность, кВт | Ном. ток, А (380/220 В; 380/660 В) | nном, об/ мин |
КПД, % |
cos φ | Ммакс / Мном | Мпуск / Мном |
Iпуск / Iном |
Вес*, кг |
| 2p = 2, nсинхр = 3000 об/мин | ||||||||||
| АИP 100S2 1081 | 220/380 | 4 | 14/8,12 | 2880 | 85 | 0,88 | 2,3 | 2,2 | 7,5 | 31,1/33 |
Присоединительными размеры
| Модель двигателя АИР |
Кол-во полюсов |
Габаритные размеры, мм |
Установочные и присоединительные размеры, мм |
||||||||||||
| l30 | h31 | d30 | b10 | b11 | l10 | l1 | d1 | b1 | h5 | h1 | l31 | h | d10 | ||
| 100S | 2, 4 | 381 | 270 | 206 | 160 | 200 | 112 | 60 | 28 | 8 | 31 | 7 | 63 | 100 | 12 |
Исполнение двигателя по способу монтажа
Подбор кабеля
|
Сечение жилы, мм² |
Ток для проводов и кабелей с медными жилами, А | Ток для проводов и кабелей с алюминиевыми жилами, А | ||||||||
| Способ прокладки | Способ прокладки | |||||||||
| в воздухе | в трубе | в воздухе | в трубе | |||||||
| Количество жил в кабеле | Количество жил в кабеле | |||||||||
| 1 | 2 | 3 | 2 | 3 | 1 | 2 | 3 | 2 | 3 | |
| 1,5 | 23 | 19 | 19 | 33 | 27 | — | — | — | — | — |
| 2,5 | 30 | 27 | 25 | 44 | 38 | 23 | 21 | 19 | 34 | 29 |
| 4 | 41 | 38 | 35 | 55 | 49 | 31 | 29 | 27 | 42 | 38 |
| 6 | 50 | 50 | 42 | 70 | 60 | 38 | 38 | 32 | 55 | 46 |
| 10 | 80 | 70 | 55 | 105 | 90 | 60 | 55 | 42 | 80 | 70 |
| 16 | 100 | 90 | 75 | 135 | 115 | 75 | 70 | 60 | 105 | 90 |
| 25 | 140 | 115 | 95 | 175 | 150 | 105 | 90 | 75 | 135 | 115 |
| 35 | 170 | 140 | 120 | 210 | 180 | 130 | 105 | 90 | 160 | 140 |
| 50 | 215 | 175 | 145 | 265 | 225 | 165 | 135 | 110 | 205 | 175 |
| 70 | 270 | 215 | 180 | 320 | 275 | 210 | 165 | 140 | 245 | 210 |
| 95 | 325 | 260 | 220 | 385 | 330 | 250 | 200 | 170 | 295 | 255 |
| 120 | 385 | 300 | 260 | 445 | 385 | 295 | 230 | 200 | 340 | 295 |
| 150 | 440 | 350 | 305 | 505 | 435 | 340 | 270 | 235 | 390 | 335 |
| 185 | 510 | 405 | 350 | 570 | 500 | 390 | 310 | 270 | 440 | 385 |
| 240 | 605 | — | — | — | — | 465 | — | — | — | — |
Уровень вибрации
| Высота оси вращения, мм | Класс вибрации двигателей |
| 100 | 1,80 |
Уровень шума
| Высота оси вращения, мм | Значение среднего уровня звука Lda, дБ (А) для числа полюсов 2р |
| 2 | |
| АИР 100S2 | 68 |
Радиальные и осевые нагрузки на валы электродвигателей серии АИР
| Тип двигателя | Частота вращения | Допустимое радиальное усилие, Н | Допустимая нагрузка в осевом направлении при расположении выступающего конца вала, Н | ||
| вверх | вниз | горизонтально | |||
| АИР 100S2 | 3000 | 520 | 147,0 | 147,0 | 216,0 |
Условия эксплуатации электродвигателей
- помещения имеют естественную вентиляцию;
- должны быть размещены не выше 4300 м над уровнем моря, при этом давление 5,4 * 104 Па;
Использование электродвигателей АИР 100S2 на высотах 1000-4300м предусматривает снижение мощности на валу исходя из коэффициента нагрузки
| Высота, м | 1000 | 1500 | 2000 | 2400 | 3000 | 3500 | 4000 | 4300 |
| Коэффициент нагрузки, Кр | 1,00 | 0,98 | 0,95 | 0,93 | 0,88 | 0,84 | 0,80 | 0,74 |
- окружающая среда должна быть неагрессивной, невзрывоопасной, не разрушать металлы и изоляционные материалы, без избытка водяных паров и токопроводящей пыли;
- сеть переменного тока в 220В, частота 50-60Гц (трехфазные электродвигатели), 220-230В, 50Гц (однофазные двигатели).
Для различных климатических условиях выпускают разновидности электродвигателей (У2, У3 – для умеренного, Т2 – для тропического) согласно ГОСТ 15150.
Производитель обеспечивает подшипники смазкой до конца срока эксплуатации.
Щиты подшипников изготовлены из чугуна или сплава алюминия.
Норма дисбаланса элементов передачи
| Тип двигателя | Синхронная частота вращения, об/мин при частоте сети 50 Гц |
Масса насаживаемой детали (для примера), кг |
Остаточный дисбаланс детали в каждой из двух плоскостей проекции, г/мм |
| АИР 100S2 | 3000 | 3 | 15 |
Допустимые радиальная и осевая нагрузка
| Тип двигателя | Синхронная частота вращения, об/мин |
Допустимое радиальное усилие, Н |
Допустимая нагрузка в осевом направлении при расположении выступающего конца вала, Н |
||
| вниз | вверх | горизонтально | |||
| АИР 100S2 | 3000 | 520 | 147,0 | 147,0 | 216,0 |
Двигатели серии АИР предназначены для привода машин и механизмов общепромышленного назначения. Двигатели имеют типовые технические характеристики, соответствующие требованиям стандартов.
Применяются во многих отраслях промышленности: машиностроении, станкостроении, деревообрабатывающей промышленности, сельском хозяйстве, системах водоснабжения, системах вентиляции, подъёмниках, транспортёрах и так далее.
Огромный выбор двигателей различного исполнения от ведущих производителей смотрите на странице Электродвигатели
Степень защиты двигателей IP54 и IP55 по ГОСТ 17494.
Способ охлаждения двигателей 1C0141 по ГОСТ 20459.
