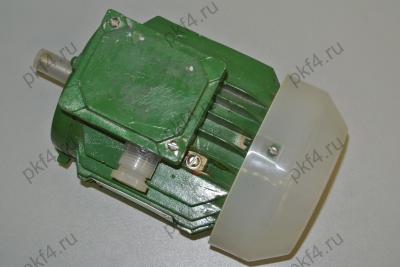

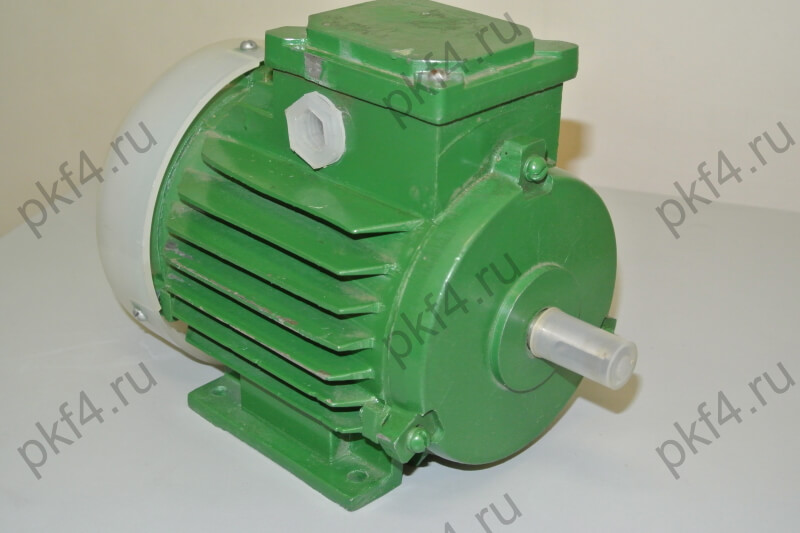

Многоскоростные двигатели

Многоскоростные электродвигатели предназначаются для приведения в действие исполнительных механизмов с изменяемой частотой вращения. Регулировка производится ступенчато переключением обмоток в двигателе.

Технические данные

• Число скоростей – от 2 до 4.
• Соотношение пар полюсов – от 4/2 до 12/8/6/4.
• Рабочий номинальный режим – продолжительный (S1).

Эти параметры указываются на паспортной табличке.

Особенности

• Двухскоростной электродвигатель. 1 полюснопереключаемая обмотка статора. Схема переключения зависит от соотношения чисел полюсов: 1/2 – Δ/YY (схема Даландера); 3/2 или 4/3 – YYY/YYY (метод амплитудно-фазовой модуляции).
• Трёхскоростной электродвигатель. На статоре – 2 независимые обмотки. Одна из них полюснопереключаема (по схеме Даландера).
• Четырёхскоростной электродвигатель. 2 обмотки, полюснопереключаемые. Обе переключаются по схеме Даландера.

Скорости переключаются пускорегулирующей аппаратурой. Схемы включения отображены на внутренней поверхности крышки коробки выводов. Вероятность одновременной подачи питания на обмотки для разных скоростей должна предотвращаться защитой в пускорегулирующей и коммутирующей аппаратуре.

Многоскоростные конструкции электродвигателей изготавливаются на основе аналогов из номенклатуры общепромышленного назначения. По параметрам надёжности и размерам, установочно-присоединительным и габаритным, полностью соответствуют базовым прототипам.
