Устройство защитное трехфазное УЗТ



Для того чтобы получить технико-коммерческое предложение с указанием цены, наличия и срока поставки заполните опросный лист (все поля которые Вам известны) и наш специалист подберёт устройство защитное трехфазное УЗТ и вышлет ТКП.  Не забудьте отправить вашу заявку указав e-mail и телефон.

Устройство УЗТ используется для защиты электрических установок от недопустимых перепадов в электросетях (обрыв фаз, асимметрия фазных напряжений).

Трехфазное защитное устройство представляет собой открытое электротехническое изделие, применяемое стационарно в производственно-технических целях. Класс защиты УЗТ соответствует I.

Прибор безопасен для окружающей среды, здоровья/жизни людей при транспортировке/хранении/эксплуатации.

Технические характеристики

• Количество фаз: 3;
• Напряжение номинальное: 380/220В;
• Частота номинальная: 50 Гц;
• Ток цепи управления: до 5А;
• Время срабатывания: 1…3 с;
• Коэффициент разности напряжений для срабатывания УЗТ (по нулевой последовательности): 5-8%.

Работоспособность УЗТ сохраняется при отклонениях напряжения электросети от номинального показателя в пределах 0,8-1,1. Режим работы защитного трехфазного устройства – продолжительный.

Принцип работы УЗТ

Трехфазное защитное устройство УЗТ при нормальных параметрах питающего напряжения держит «сухие контакты» (управляющую сеть) в замкнутом состоянии. При исчезновении фазы, перекосе фазных напряжений происходит срабатывание реле – контакты размыкаются. Это предотвращает выход из строя такого оборудования, как электродвигатели и др.

При этом светодиодный индикатор трехфазного защитного устройства горит зеленым (допустимый режим), либо красным цветом (недопустимый).

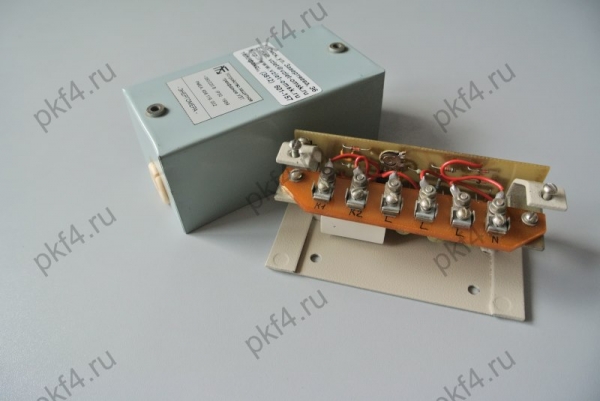

Конструкция трехфазного защитного устройства УЗТ предусматривает присоединение трех фазных и нулевого кабеля к контактным зажимам. Для подключений управляющих цепей имеются выводы К2 и К1.

Подготовка к работе

УЗТ перед установкой проверяется на комплектность, отсутствие механических повреждений. Наружные поверхности изделия при необходимости очищаются от частиц пыли и грязи.

Крепление защитного трехфазного устройства производится на вертикальной плоскости винтами (согласно схеме).

Подключение УЗТ к сети выполняется согласно маркировке на изделии. Затяжка проводников, отходящих от трехфазного защитного устройства, выполняется с усилием от 0,5±0,2 Нм. Рекомендуется использовать проводники диаметром 1,5 мм².

Заземление осуществляется подключением заземляющего кабеля к винту под кожухом (возле соответствующего знака).

Эксплуатация

Работающее УЗТ должно обдуваться циркулирующим воздухом, иметь свободный доступ для обслуживания. Недопустимо наличие действующих источников теплового излучения под прибором.

В случае отключения электрооборудования трехфазным защитным устройством требуется проверить напряжение в фазах защищаемого участка токопроводящей сети, определить при необходимости коэффициент несимметрии.

Решение о повторном запуске электроустановки принимается лишь после выполнения вышеуказанных действий.

Хранение и транспортировка

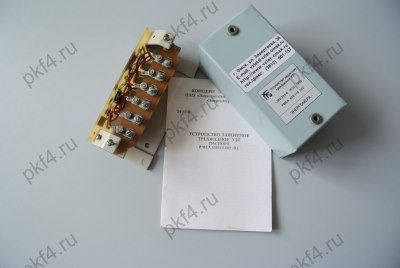

УЗТ поставляется с паспортом на изделие.

Хранение прибора допускается в заводской упаковке до 6 месяцев в помещениях без отопления со следующими параметрами:

• Температура: от -40 до +50°C;
• Среднегодовая относительная влажность: 80% (при +15°C).

Для транспортировки УЗТ используется специальная транспортная упаковка изготовителя.

Срок службы трехфазного защитного устройства – до 10 лет, гарантия производителя – 1 год после ввода в эксплуатацию.
