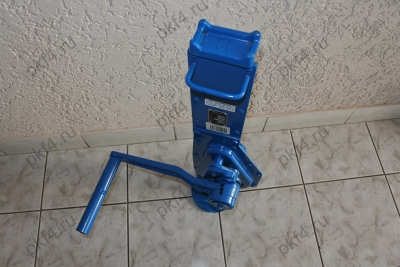

Домкрат реечный ДР-5 является подъемным устройством с ручным приводом, предназначенным для поднятия или предварительного вывешивания габаритных и тяжелых грузов (механизмы, станки, оборудование и т.п.).
Используется реечный домкрат при производстве монтажных, строительных, погрузочных/разгрузочных, ремонтных работ.
Особенности реечных домкратов ДР-5:
- Компактные размеры;
- Большая, устойчивая база;
- Плавность подъема груза, высокая точность остановки на заданном уровне;
- Безопасность, надежность и удобство в эксплуатации благодаря откидной самозапирающейся резиновой ручке;
Реечные домкраты ДР-5 обеспечивают оптимальное рабочее усилие, просты в использовании и обслуживании.
Конструктивные особенности, принцип работы
Реечный домкрат ДР-5 состоит из следующих компонентов:
- Односторонняя зубчатая рейка;
- Корпус с крышкой.
Нижняя часть корпуса образует «лапу», поднимающую грузы с заниженной опорной поверхностью. Рейка выполнена из стального сплава, при подъеме грузов она неподвижно опирается на основание.
Подъем/опускание груза по рейки производится вращением ручки домкрата, перемещающей корпус изделия. Удержание поднятого груза на высоте обеспечивается стопорным (тормозным) механизмом.
Стопорное устройство имеет собачку, смонтированную на неподвижной оси, а также храповик, насаженный свободно на муфте, и ручку между двумя фрикционными нажимными кольцами.
Нижняя и верхняя части корпуса реечного домкрата ДР-5 имеют скобы для крепления строп при перемещении изделия. К корпусу прикреплена табличка.
Условия эксплуатации
Реечные домкраты ДР-5 допускается использовать в закрытых помещениях и на открытом пространстве. По климатическим параметрам агрегат относится к исполнению У1.1.
Технические характеристики
- Грузоподъемность: 5 тонн;
- Предельная высота подъема: 1080 мм;
- Усилие (номинальное): 28 даН;
- Масса: 27 кг.
Дополнительные сведения
Реечный домкрат ДР-5 поставляется потребителю в собранном виде, в заводской таре или без неё (по согласованию с клиентом). К агрегату прилагается паспорт.
Техническое обслуживание состоит во внешнем осмотре, регулярной смазке частей приводного механизма «Литолом-24». Периодичность визуального осмотра – как минимум раз в месяц (при повседневном использовании), а также обязательно после длительного простоя.
К работе с реечным домкратом ДР-5 допускаются лица, знакомые с данным изделием.
