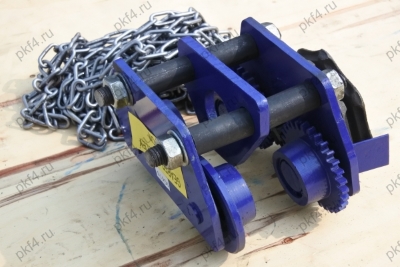

Кошка приводная 1.0т-3м может эксплуатироваться как в закрытом помещении, так и на открытом воздухе. Разрешается эксплуатация кошки при температуре окружающей среды от -20 до +40°С.
Назначение
Тележка приводная для тали (кошка грузовая) предназначена для перемещения груза или тали по балке двутаврового профиля.
Характеристики
| Артикул | Грузоподъемность,
т | Двутавровая балка,
мм | Размеры,
мм | Высота подъема,
м | Мин. радиус
изгиба,
м | Масса,
кг |
|---|
| A | B | C | H |
|---|
| 10413 |
1.0 |
80-115 |
205 |
205 |
185 |
100 |
3 |
1.0 |
9 |
Рисунок 1. Габаритные размеры тележка приводная для тали тип Б.
Комплектующие
Рисунок 2. Взрыв схема тележки приводной для тали тип Б.
| № | Название детали |
|---|
| 1 |
Две силовые щеки холостой кошки |
| 2 |
Холостой каток |
| 3 |
Подшипник |
| 4 |
Кольцо оси |
| 5 |
Кольцо подшипника |
| 6 |
Кольцо |
| 7 |
Регулировочная шайба |
| 8 |
Шестигранная гайка |
| 9 |
Кольцо для груза или тали |
| 10 |
Уравнительная ось |
| 11 |
Левая силовая щека приводной кошки |
| 12 |
Приводной каток |
| 13 |
Приводная вал-шестерня |
| 14 |
Правая силовая щека приводной кошки |
| 15 |
Втулка |
| 16 |
Ловитель тяговой цепи |
| 17 |
Приводная звездочка |
| 18 |
Шайба |
| 19 |
Шестигранная корончатая гайка |
| 20 |
Шплинт |
| 21 |
Тяговая цепь |
| 22 |
--- |
| 23 |
Втулка |
| 24 |
Пружинная шайба |
| 25 |
Шестигранная гайка |
Комплект поставки
| Силовая щека |
2 |
| Ходовой каток |
4 (или 2+2 для приводной. кошки) |
| Звездочка (для приводной кошки) |
1 |
| Цепь (для приводной кошки) |
1 |
| Уравнительная ось |
1 |
| Регулировочные шайбы |
|
| упаковка |
1 |
