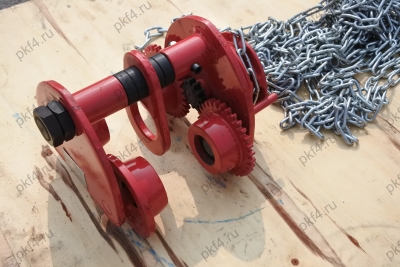

Кошка для тали 2.0т-6м

Кошка приводная 2.0т-6м
5 5 1 Product
3 595,00 руб за единицу

+

Кошка приводная 2.0т-6м может эксплуатироваться как в закрытом помещении, так и на открытом воздухе. Разрешается эксплуатация кошки при температуре окружающей среды от -20 до +40°С.

Назначение

Тележка приводная для тали (кошка грузовая) предназначена для перемещения груза или тали по балке двутаврового профиля.

Кошка приводная 2.0т-6м

Характеристики

АртикулГрузоподъемность,
т
Двутавровая балка,
мм
Размеры,
мм
Высота подъема,
м
Мин. радиус
изгиба,
м
Масса,
кг
ABCH
10426 2.0 88-135 244 240 243 133 6 1.1 18

Габаритные размеры тележка приводная для тали тип Б
Рисунок 1. Габаритные размеры тележка приводная для тали тип Б.



Комплектующие

Взрыв схема тележки приводной для тали тип Б Взрыв схема тележки приводной для тали

Рисунок 2. Взрыв схема тележки приводной для тали тип Б.



Название детали
1 Две силовые щеки холостой кошки
2 Холостой каток
3 Подшипник
4 Кольцо оси
5 Кольцо подшипника
6 Кольцо
7 Регулировочная шайба
8 Шестигранная гайка
9 Кольцо для груза или тали
10 Уравнительная ось
11 Левая силовая щека приводной кошки
12 Приводной каток
13 Приводная вал-шестерня
14 Правая силовая щека приводной кошки
15 Втулка
16 Ловитель тяговой цепи
17 Приводная звездочка
18 Шайба
19 Шестигранная корончатая гайка
20 Шплинт
21 Тяговая цепь
22 ---
23 Втулка
24 Пружинная шайба
25 Шестигранная гайка


Комплект поставки

Силовая щека 2
Ходовой каток 4 (или 2+2 для приводной. кошки)
Звездочка (для приводной кошки) 1
Цепь (для приводной кошки) 1
Уравнительная ось 1
Регулировочные шайбы
упаковка 1
