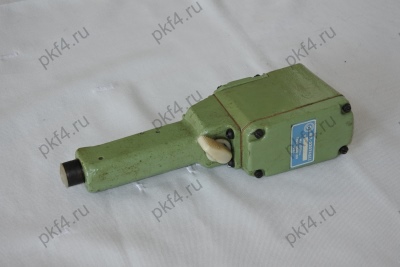

Гайковерт ИП-3207

Гайковерт ИП-3207
Цена по запросу

+

Параметры:

  • Закручивает, раскручивает жёсткие соединения (14 мм);
  • вращающая сила гайковерта составляет 100 нанометров; время – до 4 сек.;
  • расход воздуха при работе пневматического гайковерта – до 0,6 м³/мин;
  • давление сжатого воздуха 0,62 МПа, при уменьшении давления инструмент изнашивается гораздо быстрее;
  • габариты – 27,3-6,5-11,8 см;
  • масса около 2,5 кг.

Устройство инструмента

Составляющие части: корпус гайковерта; ударно-импульсный механизм; пневмодвигатель; шестерня; переключатель хода с прямого на реверсный; рукоятка с кнопкой пуска.

Укомплектован гайковерт сменными головками разных видов; 6 лопатками; штифтом; пружиной; запорным кольцом; прилагается техпаспорт.

Принцип функционирования

Сжатый воздух начинает поступать в рабочую камеру и запускает ротор гайковерта. Вращение двигателя преобразуется специальным механизмом в ударные импульсы, а ударные импульсы – через шпиндель поступают к резьбовому соединению.

Подготовка к работе:

  • Важно проверить, исправен ли поршневой компрессор.
  • Расконсервирование. Для этого внутрь через открытое отверстие пускового устройства заливают чистый керосин, после этого продувают сжатым воздухом. Повторяют несколько раз.
  • Консервационную смазку удаляют, в гайковерт заливают турбинное масло марки 22 ГОСТ 32-74 (до 30мл);
  • Поршневой компрессор соединяют с гайковертом ИП-3207 согласно прилагаемых чертежей (система подвода сжатого воздуха состоит из трубопровода, крана управления, фильтра, пневмоклапана, манометра, маслораспылителя, рукава длиной до 5м, диаметром 12,5мм);
  • Проверяют давление воздуха в сети;
  • Тестируют работу на холостом ходу.

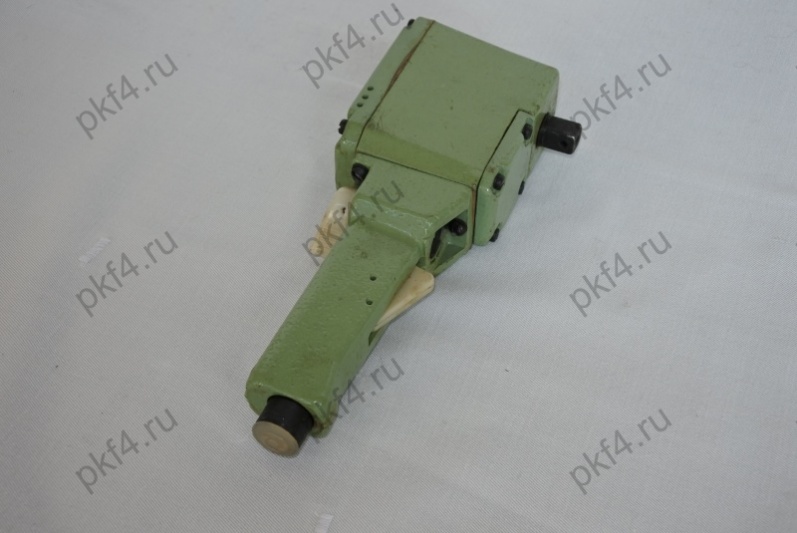

Гайковерт ИП-3207

Обязательные правила техники безопасности:

  • Перед работой с гайковертом рабочему необходимо тщательно ознакомиться с конструкцией, требованиями техпаспорта, обучиться использованию;
  • Прежде, чем налаживать, разбирать, обслуживать гайковерт ИП-3207, его необходимо отсоединить от поршневого компрессора;
  • Запрещено перемещаться между участками работы с включенным гайковёртом;
  • При вращающемся шпинделе нельзя надевать сменную головку;
  • Гайковерт ИП-3207 при помехах в работе надо сдать в специализированную мастерскую;
  • Если уровень вибрации предполагается выше установленного ГОСТ 17770-72, гайковёрт не использовать;
  • Уровень допустимого шума прописан в ГОСТ 12.2.030-83, звуковая мощность не должна превышать 105 дБА.

Техобслуживание

  • Обязательно регулярно проводить смазку узлов и подшипников гайковерта;
  • В двигатель заливается турбинное масло Т22 ГОСТ 32-74;
  • Хранится гайковерт в закрытом помещении при контроле влажности. Во время эксплуатации – в закрытых вентилируемых помещениях с влажностью до 80%, температурой 1-35°С.

Причины и методы устранения отказов в работе:

  • Не вращается шпиндель при работающем моторе. Возможная причина – выход из строя запчастей ударно-импульсного механизма. Решение проблемы – замена деталей.
  • Двигатель не работает во включенном состоянии. Возможно заклинивание лопаток мотора. Нужно очистить лопатки и пазы ротора.
  • При заявленном давлении гайковерт не выдаёт нужный момент затяжки. Если причина в износе лопаток, поверхностей шпинделя, ударника, частей подшипника скольжения, то решение проблемы – замена деталей. Возможно, нужно уменьшить зазор между торцами кулачков шпинделя и ударника до 1мм. Если произошла выработка крышек мотора, то нужно отшлифовать торцы до шероховатости 0,40.
