Фреза шпоночная праворежущая с цилиндрическим хвостовиком (тип 1) предназначена для обработки шпоночных пазов по ГОСТ 23360-80 в изделиях из стали. Геометрия торцовой режущей кромки позволяет осуществлять врезное фрезерование.
Данный металлорежущий инструмент имеет две режущих кромки и применяется для черновой и получистовой обработки.
Этот вид фрез получил очень широкое применение в различных отраслях машиностроения. Наиболее часто их применяют при фрезеровании шпоночных канавок при изготовлении валов.
Для закрепления данного типа фрез необходимо использовать цанговый патрон.
Фреза изготовлена из быстрорежущей стали, обычно Р6М5, Р9 или реже из Р18. Твёрдость инструмента примерно 65 HRC.

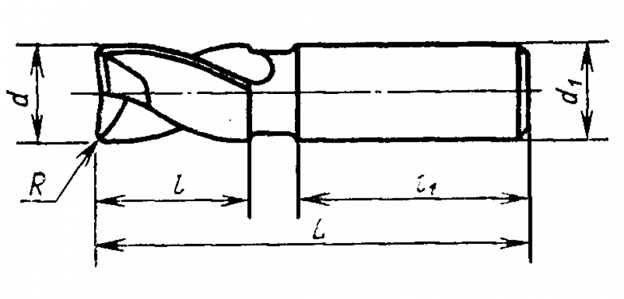

Величины параметров, представленных на рисунке:
- d = 16 мм;
- L = 79 мм;
- l= 19 мм;
- l1 = 48 мм;
- d1 = 16 мм;
- R, не более 0,3 мм.
