Фреза шпоночная праворежущая с коническим хвостовиком (тип 2) предназначена для обработки шпоночных пазов по ГОСТ 23360-80 в изделиях из стали. Геометрия торцовой режущей кромки позволяет осуществлять врезное фрезерование.
Данный металлорежущий инструмент имеет две режущих кромки и применяется для черновой и получистовой обработки.
Этот вид фрез получил очень широкое применение в различных отраслях машиностроения. Наиболее часто их применяют при фрезеровании шпоночных канавок при изготовлении валов.
Для закрепления данного типа фрез необходимо использовать патрон с требуемой конусностью.
Фреза изготовлена из быстрорежущей стали, обычно Р6М5, Р9 или реже из Р18. Твёрдость инструмента примерно 65 HRC.

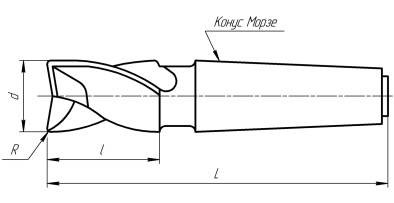

Величины параметров, представленных на рисунке:
- d = 25 мм;
- L = 128 мм;
- l= 26 мм;
- КМ3;
- R, не более 0,5 мм.
