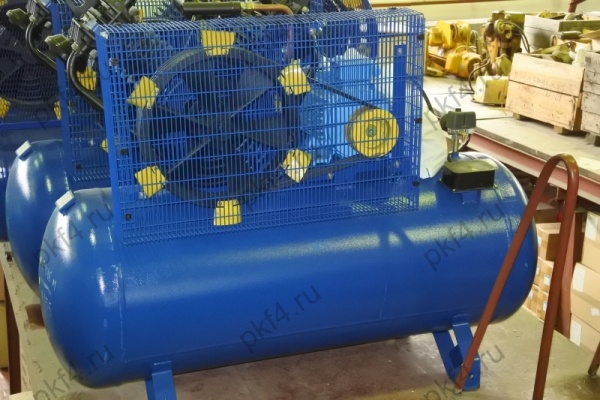

Компрессор С-416М

Компрессор С-416М изготавливается на базе четырехцилиндровой двухступенчатой компрессорной головки С-416М. Этот компрессор отличается простотой в эксплуатации, надежностью и мобильностью.

Полный список агрегатов смотрите на странице Поршневые компрессоры

Применяется компрессор С-416М в строительных, промышленных, дорожных предприятиях; на линиях по разливу жидкостей, по производству бутылок, при разгрузке муковозов и т.д.

Характеристики

Компрессор, модель С-416М

• 1—головка компрессора;
• 2—ограждение;
• 3—ресивер;
• 4—электродвигатель;
• 5—приводные ремни;
• 6—воздухопровод.

Схема электрическая принципиальная и соединений компрессора модель С-416М

Схема пневматическая принципиальная компрессора, модель С-416М

• 1 — ресивер;
• 2 — воздушный фильтр;
• 3 — клапан предохранительный;
• 4 — коллектор цилиндра низкого давления;
• 5 — пневморазгружатель;
• 6 — цилиндр низкого давления;
• 7 — холодильник;
• 8 — цилиндр высокого давления;
• 9 — блок обратного клапана;
• 10 — влагоудалитель;
• 11 — предохранительный клапан;
• 12 — манометр контроля воздуха;
• 13 — реле давления;
• 14 — вентиль раздаточный.

Схема пневматическая принципиальная компрессора, модель С-416М

• 1 — ресивер;
• 2 (1) — воздушный фильтр левый;
• 2 (2) — воздушный фильтр правый;
• 3 — клапан предохранительный;
• 4 — коллектор цилиндра низкого давления;
• 5 — пневморазгружатель;
• 6 (1) — цилиндр низкого давления левый;
• 6 (2) — цилиндр низкого давления правый;
• 7 — холодильник;
• 8 (1) — цилиндр высокого давления левый;
• 8 (2) — цилиндр высокого давления правый;
• 9 — блок обратного клапана;
• 10 — влагоотделитель;
• 11 — предохранительный клапан;
• 12 — манометр контроля воздуха;
• 13 —реле управления;
• 14 —вентиль раздаточный;
• 15 — коллектор цилиндра высокого давления.

Схема строповки компрессора модель С-416М
