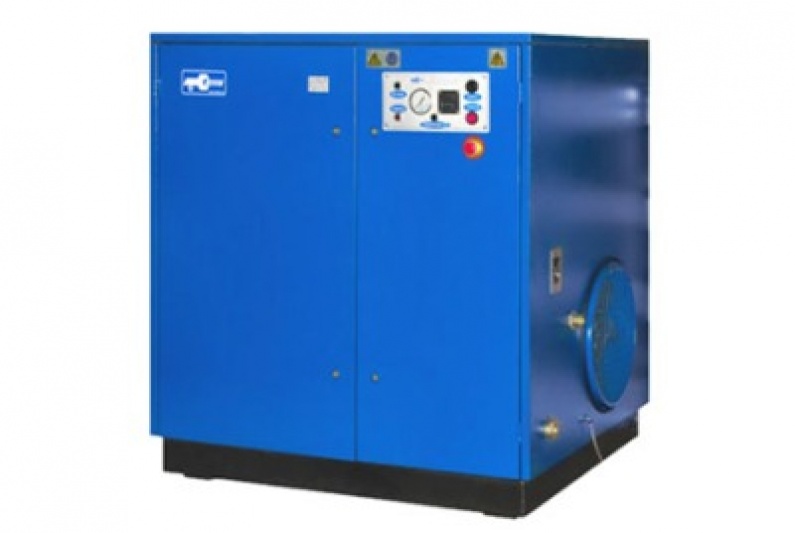

Винтовой стационарный компрессор ВК-61М производства Бежецкого компрессорного завода. Установка состоит из одноступенчатого винтового компрессора и двух роторов. Винтовой блок EVO-6 (Rotorcomp).
Легкое обслуживание, легкая замена узлов и деталей, электронная система управления. Повышенная долговечность и надежность благодаря отсутствию пульсаций сжатого воздуха, а также клапанов и деталей, совершающих возвратно-поступательные движения. Компрессор винтовой ВК-61М имеет усовершенствованную конструкцию. Работа оборудования контролируется микропроцессорами. При нарушении основных параметров происходит автоматическое отключение электродвигателя.Оборудование потребляет энергию довольно экономично. Мощность двигателя составляет 30 кВт, а давление в системе — 10 атм. Надежная система охлаждения позволяет получать сжатый воздух с оптимальной температурой — не более 50 градусов. Температура всасываемого воздуха составляет от 10 до 45 градусов. Потребители получают технически чистый сжатый воздух с минимальным количеством масляных паров. Установка ВК-61М АСО-ВК-4,2/10 используется для подачи сжатого воздуха в различных отраслях промышленности.
Полный список агрегатов смотрите на странице Винтовые компрессоры
Технические характеристики
| Тип | Стационарный |
| Производительность, л/мин | 4200 |
| Давление, бар | 10 |
| Объем ресивера, л | 0 |
| Тип привода | Электрический |
| Мощность, кВт (л.с.) | 30 |
| Напряжение, В | 380 |
| Уровень шума, Дб | 72…76 |
| Тип компрессора | Винтовой |
| Винтовой блок | EVO-6 (Rotorcomp) |
| Охлаждение масла | Воздушное |
| Размер, мм | 1250х1100х1350 |
| Вес, кг | 680 |
| Страна | Россия |
Установка компрессорная ВК-61М
- 1-блок винтовой;
- 2-привод;
- 3-маслоотделитель;
- 4-радиатор;
- 5-пневмоблок;
- 6-панель управления;
- 7-панель приборная;
- 8- основание;
- 9-рама;
- 10-ременная передача;
- 11-блок распределения;
- 12-механизм натяжения ремня;
- 13-фильтр воздушный;
- 14-клапан впускной;
- 15-реле давления;
- 16-влагоотделитель;
- 17-панели звукоизолирующие.
Схема комбинированная функциональная компрессора ВК-61М
- КМ-блоквинтовой;
- М-электродвигатель;
- МД-маслоотделитель;
- YA1-YA3-пневмораспределители;
- АТ-блокохлаждения;
- Ф1-фильтрвоздушный;
- Ф2- фильтр очистки масла;
- Ф3-фильтрочистки конденсата;
- КТ-блок распределения;
- КД-клапан минимального давления;
- КВ-клапан впускной;
- КО1, КО2-клапан обратный;
- ДР1, ДР2-дроссель;
- ДТ-датчик температуры;
- ДД -датчик давления;
- ИП1, ИП2–манометры.
Схема электрическая принципиальная и соединений компрессора ВК-61М
Схема соединения установки ВК-61М с ресивером
- 1-установка компрессорная;
- 2-ресивер;
- 3-рукав;
- 4-краншаровой;
- 5-пульт управления;
- 6-манометр;
- 7-клапан предохранительный;
- 8-влагоудалитель.
