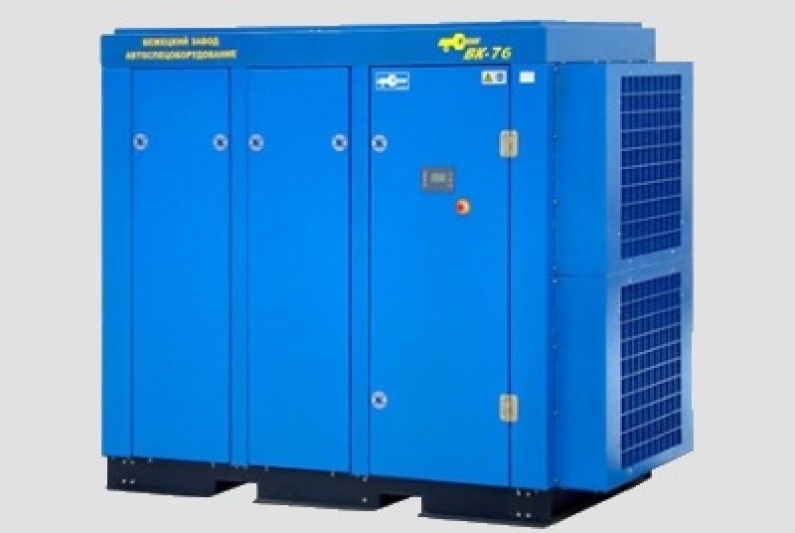

Винтовой стационарный компрессор ВК-76М производстваБежецкого компрессорного завода. Установка состоит из одноступенчатого винтового компрессора и двух роторов. Компрессор функционирует на базе надежного и долговечного винтового блока B20-1G (Rotorcomp).
Компрессор винтовой ВК-76М оснащен микропроцессором. Электронная система управления, автоматический контроль параметров работы оборудования и автоматическая система защиты гарантируют стабильную и безопасную работу устройства.
Номинальная производительность модели составляет 22 кубометра в мин., производительность всасывания воздуха - 22,1 кубометра в мин.В сжатом воздухе содержится масло не более 5 мг/кубометр - отличный показатель для промышленного оборудования. Потребители, подключенные к компрессору, получают чистый воздух. Установка ВК-76М АСО-ВК-22/8 используется для подачи сжатого воздуха в различных отраслях промышленности
Технические характеристики
| Тип |
Стационарный |
| Производительность, л/мин |
22000 |
| Давление, бар |
8 |
| Объем ресивера, л |
0 |
| Тип привода |
Электрический |
| Мощность, кВт (л.с.) |
132 |
| Напряжение, В |
380 |
| Уровень шума, Дб |
72…76 |
| Тип компрессора |
Винтовой |
| Винтовой блок |
B20-1G (Rotorcomp) |
| Охлаждение масла |
Воздушное |
| Размер, мм |
2550х1650х2000 |
| Вес |
2500 |
| Страна |
Россия |
Установка компрессорная ВК-76М
- 1-винтовой блок;
- 2-привод;
- 3-маслоотделитель;
- 4-охладитель;
- 5-каркас со звукоизолирующими панелями;
- 6-основание;
- 7-термостат;
- 8-вентилятор;
- 9-трубопровод подачи масла;
- 10-трубопровод подачи воздуха;
- 11-фильтр масляный;
- 12-фильтр воздушный;
- 13-дренажная трубка сепаратора маслоотделителя;
- 14-датчик давления.
Схема пневмогидрокинематическая принципиальная установки компрессорной ВК-76М
- КВ-клапан впускной;
- КМ-блок винтовой;
- КД-клапан минимального давления;
- КТ-термостат;
- Ф1-фильтр воздушный;
- Ф2-фильтр масляный;
- КО-клапан обратный;
- АТ-охладитель;
- МД-маслоотделитель;
- ДД-датчик давления;
- ДТ-датчик температуры;
- КП-клапан предохранительный;
- ИП-манометр;
- YA-клапан электромагнитный;
- ПР-пневмораспределитель;
- КПР-клапанпропорциональности;
- КР-кран;
- М1, М2, М3-электродвигатели.
Схема электрическая принципиальная и соединений установок компрессорных ВК-76М
Схема подключения установки компрессорной ВК-76М к пневмоосети
- 1-установка компрессорная;
- 2-ресивер;
- 3-фильтр магистральный (тип ФМ);
- 4-осушитель воздуха (тип ОВ);
- 5-фильтры тонкой очистки (применяются в зависимости от требуемой чистоты воздуха);
- 6-кран.
