Электрокотлы ZOTA-3 «Lux» предназначены для автономного отопления жилых и производственных помещений площадью до 30 м².
| Тип | Площадь
обогрева | Cтупени
мощности | Питание | Размеры
присоед | Размеры | Масса |
|---|
| ZOTA-3 «Lux» |
30 м² |
1-2-3 |
220/380 В |
1*1/2" |
730х290х160 |
19 кг |
Котлы других марок и производителей смотрите на странице Электрические котлы
Плавная регулировка температуры теплоносителя от +30 до +90°С позволяет использовать котлы в системе «теплый пол» без дополнительной регулирующей арматуры. Регулировка температуры воздуха в помещении от +5 до +35°С позволяет сокращать расходы на отопление за счет поддержания минимальной безопасной температуры.
В котлах ZOTA-3 «Lux» третьего поколения реализована схема защиты блока управления от кратковременного предельного перенапряжения сети (до 400 В). Интеллектуальная система управления мощностью позволяет максимально эффективно поддерживать заданную температуру и экономить до 35% энергоресурсов от номинального потребления в течение отопительного сезона.
GSM-модуль (ZOTA «GSM») устанавливается в любую модель котла и полностью интегрируется в систему контроля и управления котла. С помощью сотового телефона пользователь может:
- осуществлять контроль за параметрами системы отопления;
- управлять основными функциями электрокотла;
- подключать котел на диспетчерский контроль;
- получить систему аварийных оповещений.
Преимущества электрокотлов серии ZOTA-3 «Lux»
- небольшие габариты и вес, упрощенный доступ к блокам ТЭН;
- блоки ТЭН изготовлены из нержавеющей трубки диаметром 7,4 мм, их можно быстро заменить с помощью обычного ключа;
- конструктивные особенности ТЭНов позволяют достичь пониженной ваттной нагрузки на единицу поверхности ниже номинальной, увеличив их ресурс;
- применена система ротации силовых элементов и ТЭНов для увеличения их ресурса;
- все электронные блоки и датчики соединены разъемами, что облегчает доступ ко всем модулям котла и улучшает ремонтопригодность. Применение разъемов различной конфигурации исключает возможность неправильного соединения проводов;
- расширенный диапазон питающих напряжений, благодаря использованию импульсных источников питания для электронных блоков котла и управляющих цепей блока коммутации;
- встроенный хронотермостат с часами реального времени с возможностью подключения двухтарифного счетчика;
- погодозависимое регулирование с возможностью настройки параметров регулирования;
- устройство эталонной установки температуры с применением сверхточных датчиков и специальной схемы электронной коррекции;
- управление насосом с целью уменьшения энергопотребления;
- самодиагностика неисправностей с выводом информации на цифровой индикатор;
- звуковая сигнализация аварийных режимов;
- меню пользователя с возможностью сохранения индивидуальных настроек.
Аварийные блокировки являются самовозвратными и при устранении неисправности или возвращении системы в нормальный режим работы котел продолжает работать по заранее заданным параметрам и настройкам.

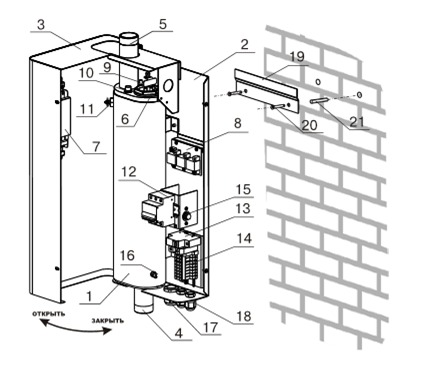

Конструкция водонагервателя и способ его крепления к стене
|
1 - корпус водонагревателя;
2 - основание водонагревателя;
3 - кожух водонагревателя;
4 - патрубок входа воды;
5 - патрубок выхода воды;
6 - блок нагревательных элементов;
7 - блок управления;
8 - блок силовой;
9 - датчик температуры воды;
10 - датчик перегрева;
11 - датчик уровня воды;
|
12 - вводной автомат;
13 - автомат защиты насоса;
14 - колодки для присоединения датчиков температуры воздуха, насоса, термостата;
15 - предохранитель блока управления;
16 - болт для присоединения заземления;
17 - кабельный ввод для силового кабеля;
18 - кабельные ввода для проводой от внешних устройств;
19 - кронштейн настенный;
20 - шуруп 6*50;
21 - пластиковый дюбель.
|

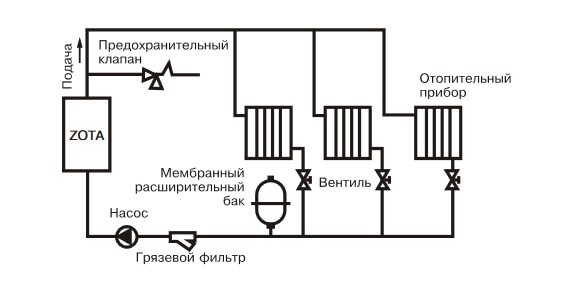

Упрощенная схема подключения водонагревателя в отопительную систему с циркуляционным насосом

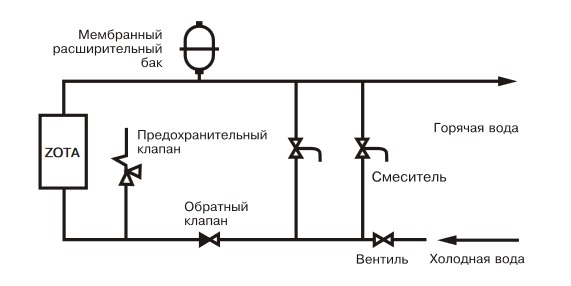

Упрощенная схема подключения в качестве водонагревателя с проточным режимом работы
