Мини-котельные ZOTA-21 «MK» предназначены для автономного отопления жилых и производственных помещений площадью до 150 м².
Тип | Площадь обогрева | Cтупени мощности | Питание | Размеры присоед. | Размеры | Масса |
ZOTA-21 «MK» |
210 м² |
7-14-21 |
380 В |
3/4" |
760х440х295 |
45 кг |
Котлы других марок и производителей смотрите на странице Электрические котлы
Главное отличие мини-котельной от электрокотла состоит в том, что это комплекс оборудования, собранный в одном корпусе. Под кожухом мини-котельной расположен тэновый электрокотел с силовым блоком и блоком управления, а также оборудование (обвязка) необходимое для работы любой автономной системы отопления:
- расширительный мембранный бак (объем 12л),
- циркуляционный насос,
- группа безопасности.
Данные отличия дают преимущества в процессе монтажа и эксплуатации небольших отопительных систем, т.к. в первую очередь экономится место – для размещения отопительной системы подобного типа не требуется отдельное помещение, уменьшаются затраты на материалы и монтаж.
Преимущества электрокотлов серии ZOTA-21 «MK»
В мини-котельных ZOTA-21 «MK» использована силовая схема и система электронного управления аналогичная применяемой в электрокотлах серии ZOTA «Lux», что делает функции управления и контроля одинаковыми. Точно так же, как и в электрокотлах серий «Lux», на моделях «MK», производимых с 2012 года возможна установка модуля «GSM» (опция), дающего возможность контролировать работу системы отопления и управлять мини-котельной с помощью сотового телефона.

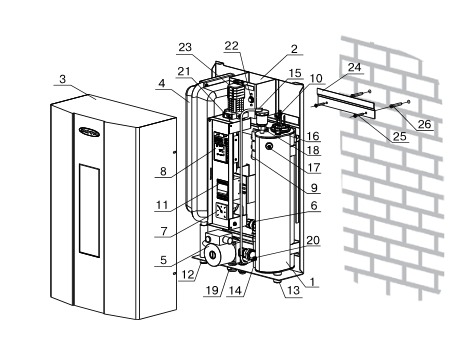

Конструкция миникотельной и способ ее крепления к стене
1 - корпус миникотельной;
2 - основание миникотельной;
3 - кожух миникотельной;
4 - расширительный бак;
5 - циркуляционный насос;
6 - предохранительный клапан;
7 - манометр;
8 - блок управления;
9 - блок силовой;
10 - блок нагревательных элементов;
11 - вводной автомат;
12 - патрубок входа воды;
13 - патрубок выхода воды;
|
14 - патрубок сброса воды из клапана;
15 - автоматический воздухоотводчик;
16 - датчик перегрева;
17 - датчик уровня воды;
18 - датчик температуры воды;
19 - ввод для силового кабеля;
20 - болт для присоединения заземления;
21 - автомат защиты насоса;
22 - предохранитель блока управления;
23 - колодки для присоединения датчиков температуры воздуха, насоса, термостата;
24 - кронштейн настенный;
25 - шуруп 6*50;
26 - пластиковый дюбель.
|

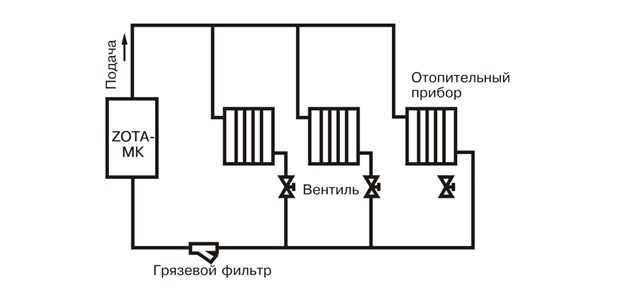

Упрощенная схема подключения микрокотельной в отопительную систему
