Назначение ДНА Иртыш

Назначение

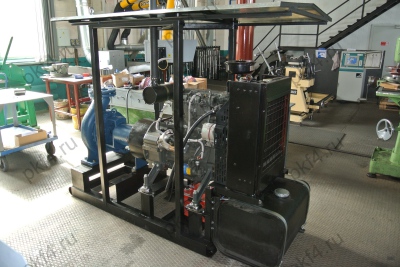

Дизельные насосы серии Иртыш ДНА предназначены для перекачки жидкостей схожими с водой по химической активности и вязкости (до 36·10^-6 м²/с или 36 сСт).

Другие параметры рабочей среды:

• диапазон температуры – от +1 до +85°С;
• содержание твёрдой фазы – не более 0,05% по массе;
• максимальный размер твёрдых частиц – 0,2 мм;
• микротвёрдость частиц – до 6,5 ГПа (или 650 кгс/мм²).

Стандартное климатическое исполнение – УХЛ, с категорией размещения по ГОСТу 15150-69 – 3.1. По требованию Заказчика насосы ДНА выполняются и в другом климатическом исполнении или категории размещения.

Агрегаты восстанавливаемы (вид 1 по ГОСТ 27.003-90).

Внимание! Для эксплуатации в пожаро- и взрывоопасных условиях агрегаты ДНА не предназначены.

Условное обозначение

При заказе агрегата, переписке, а также в его технической документации используется кодировка:

Иртыш ДНА-П Пр/Н Г К,

где

• Иртыш – торговая марка продукта;
• ДНА – аббревиатура названия изделия (дизельный насосный агрегат);
• П – передвижного исполнения;
• Пр/Н – численные значения производительности и напора насоса;
• Г – с газоструйным вакуумным аппаратом;
• К – с капотом.

Если в условном обозначении нет позиции П, то исполнение – стационарное, если Г или К, то в комплекте поставки соответствующий элемент отсутствует.

Технические характеристики

Насос с дизельным двигателем ДНА 350/20 имеет следующие рабочие параметры:

• Марка двигателя – Д242.
• Мощность при 1800 об/мин (30 с^-1) – 45 кВт.
• Марка насоса – СМ 200-150-315б.
• Подача – 350 м³/ч (0,1 м³/с).
• Номинальный напор – 20 м.
• Скорость вращения вала насоса – 1500 об/мин (24,2 с^-1).
• Предельное входное давление жидкости – 0,1 МПа (1 кгс/см²).
• Мощность, потребляемая насосом: номинальная – 32 кВт, максимальная – 32 кВт.
• Удельное давление на опору (при рамном исполнении) – 0,1 МПа (1 кгс/см²).
• Максимальная масса – 1470 кг.
• Габариты – 2550×1069×2085 мм.
• Звуковой уровень (1 м от контура ДНА) – 109 дБА.
• Допускаемый кавитационный запас – 5 м.
• Геометрическая высота всасывания – 4,3 м.
• Ёмкость бака для топлива – 200 л.
• Максимальный расход топлива за час – 10,5.

Примечания

1. Основные параметры указаны для работы с водой (с плотностью 1000 кг/м³) при нормальных условиях (давление – 100 кПа, температура – +20°С).
2. Геометрическая высота всасывания приведена для штатной линии.
3. Допустимое отклонение напора ДНА от номинального – ±10%.
4. По согласованию с заказчиком может быть установлен двигатель или насос другой марки.
5. Расположение и ёмкость баков может быть изменено по требованию Заказчика.
6. Часовой расход топлива – величина справочная.
7. Габариты и масса приведены для стационарного агрегата с рамным исполнением. Исполнения на полозьях и на шасси имеют другие значения этих параметров.

Комплект поставки Иртыш ДНА

Стационарное исполнение

1. Привод дизельный на раме
2. Насос
3. Муфта.
4. Газоструйный аппарат – устройство, используемое для заполнения насоса рабочей жидкостью (по требованию заказчика).
5. Инструкция по эксплуатации насоса (паспорт изделия).
6. Инструкция по эксплуатации ДНА.
7. Инструкция по эксплуатации двигателя.
8. Паспорт двигателя.
9. Комплект контрольно-измерительных приборов и принадлежностей.
10. Запасные части к дизельному двигателю.

Передвижное исполнение (ДНА-П)

В комплект входят все те позиции, что и для стационарного исполнения. Дополнительным является автомобильный прицеп, на котором смонтирован агрегат.

В оба комплекта газоструйный аппарат включается только по требованию Заказчика. Запасные части к двигателю те, которые обеспечиваются его поставщиком.
