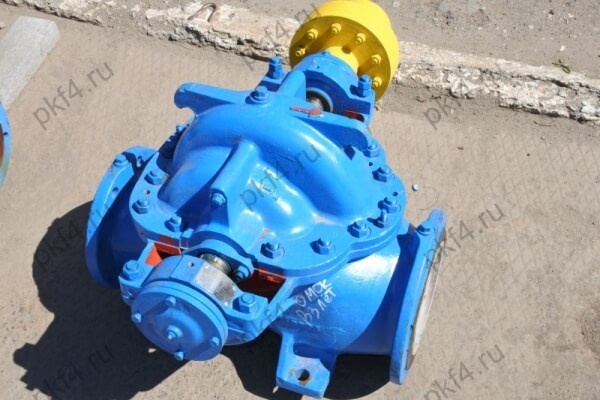

Конструкция насосов 1Д250-125: горизонтальные, центробежные, одноступенчатые насосы с горизонтальным разъемом корпуса, рабочее колесо двухстороннего входа.
Другие модели насосов двустороннего входа смотрите на странице Насосы Д, 1Д
Материалы проточной части насосов: рабочее колесо — чугун СЧ25, вал — Сталь 45.
Уплотнение вала: сальниковое.
Перекачиваемые среды:
- вода и жидкости, сходные с водой по вязкости и химической активности;
- температура перекачиваемой жидкости – от +1 до +85°С;
- допускаемые абразивные включения: содержание по массе — не более 0,05%, размер — не более 0,2 мм.
Основные технические характеристики насоса 1Д250-125
| Типоразмер насоса | Параметры | Параметры электродвигателя | ||||
|---|---|---|---|---|---|---|
| Q, м³/ч | H, м. | ДКЗ, м | Марка | Мощность, кВт | n, об/мин | |
| 1Д250-125 | 125 | 30 | 5,5 | АИР 180 М4 | 30 | 1450 |
Размеры насосов 1Д250-125
| Тип насоса | Размеры в мм | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | l | l1 | l2 | l3 | l4 | l5 | В | B1 | Н | H1 | Н2 | Н3 | А1 | А2 | А3 | h | |
| 1Д250-125 | 766 | 420 | 355 | 165 | 370 | 220 | 250 | 100 | 550 | 250 | 515 | 260 | 190 | 170 | 270 | 320 | 200 | 95 |
| Тип насоса | Размеры в мм | Масса, кг | ||||||||||||||||
| D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | d | d1 | d2 | d3 | n | n1 | b | ||||
| 1Д250-125 | 260 | 225 | 202 | 150 | 215 | 180 | 158 | 100 | 18 | 18 | 24 | З6 | 8 | 8 | 10 | 240 | ||
Размеры насосных агрегатов 1Д250-125
| Марка насоса | Размеры в мм | n | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | I | I1 | I2 | I3 | B | B1 | A | H | h | ||
| 1Д250-125 | 1932 | 1500 | 190 | — | — | 990 | 895 | 630 | 510 | 985 | 535 | 4 |
Возможный вариант агрегата с электродвигателем
| Марка насоса | Двигатель | Масса агрегата, кг | |||
|---|---|---|---|---|---|
| Типоразмер | Мощность, кВт | Напряжение, В | Масса, кг | ||
| 1Д250-125 | АИР180М4 | 30 | 380 | 190 | 550 |
