Конструкция насосов 1Д630-90а: горизонтальные, центробежные, одноступенчатые насосы с горизонтальным разъемом корпуса, рабочее колесо двухстороннего входа.
Другие модели насосов двустороннего входа смотрите на странице Насосы Д, 1Д
Материалы проточной части насосов: рабочее колесо — чугун СЧ25, вал — Сталь 45.
Уплотнение вала: сальниковое.
Перекачиваемые среды:
- вода и жидкости, сходные с водой по вязкости и химической активности;
- температура перекачиваемой жидкости – от +1 до +85°С;
- допускаемые абразивные включения: содержание по массе — не более 0,05%, размер — не более 0,2 мм.

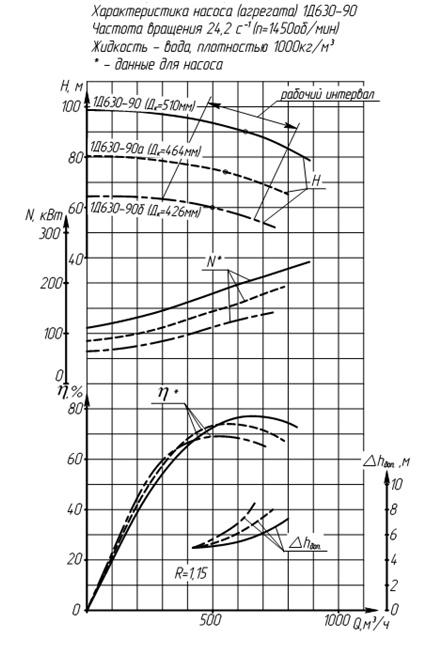

Основные технические характеристики насоса 1Д630-90а
| Типоразмер насоса | Параметры | Параметры электродвигателя | Масса агрегата |
||||
|---|---|---|---|---|---|---|---|
| Q, м.куб./ч | H, м. | ДКЗ, м | Марка | Мощность, кВт | об/мин | кг | |
| 1Д630-90а | 550 | 74 | 5,8 | АИР315M4 | 200 | 1450 | 1685 |
Размеры насосов 1Д630-90а
| Насос | Размер, мм | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1Д630-90а | L | L1 | l | l1 | l2 | l3 | l4 | l5 | B | B1 | H | H1 | H2 | H3 | h | A1 | A2 | |
| 1145 | 645 | 590 | 360 | 590 | 390 | 360 | 160 | 1000 | 500 | 845 | 440 | 330 | 270 | 64 | 530 | 530 | ||
| A3 | D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | d | d1 | d2 | d3 | n | n1 | b | Масса,кг | ||
| 300 | 370 | 335 | 312 | 250 | 335 | 295 | 268 | 200 | 18 | 22 | 28 | 60 | 12 | 12 | 18 | 540 | ||

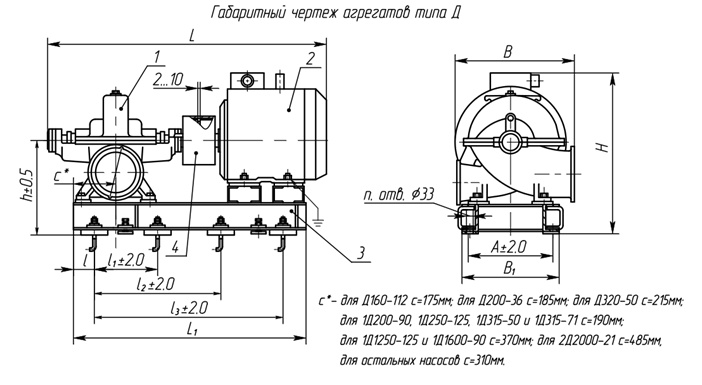

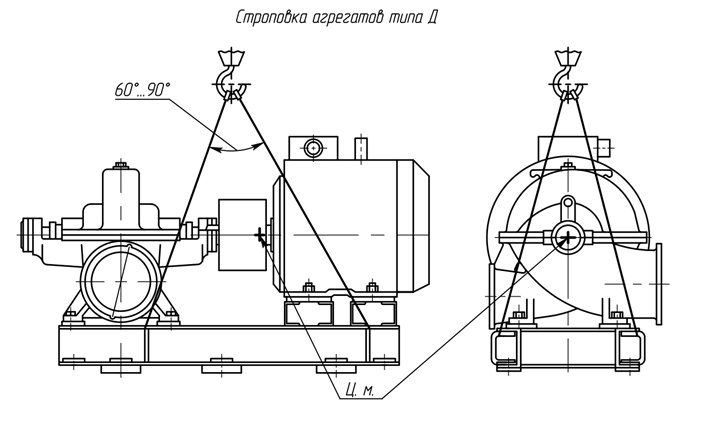

Размеры насосных агрегатов 1Д630-90а
| Марка насоса | Размеры в мм | n | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | I | I1 | I2 | I3 | B | B1 | A | H | h | ||
| 1Д630-90а | 2360 | 2125 | 310 | — | 700 | 1140 | 1090 | 720 | 660 | 1535 | 655 | 6 |
| 2445 | 1960 | 630 | 1250 | 1000 | 600 | 540 | 1115 | |||||
| 2445 | 1960 | 1115 | ||||||||||
| 2195 | 1930 | 1175 | ||||||||||
| 2200 | 2015 | 1200 | ||||||||||
Возможный вариант агрегатирования электродвигателем
| Марка насоса | Двигатель | Масса агрегата, кг | |||
|---|---|---|---|---|---|
| Типоразмер | Мощность, кВт | Напряжение, В | Масса, кг | ||
| 1Д630-90а | А4-355-LK-4 У3, ТЗ | 200 | 6000 | 1200 | 2025 |
| 5AMH315S-4 У3 | 380/660 | 1050 | 1845 | ||
| 5АМ315М4УЗ, Т2 | 1110 | 1945 | |||
| 5АН315А-4 УЗ, ТЗ | 900 | 1960 | |||
| ДАН315S-4 У3 | 870 | 1675 | |||
