Описание
Описание

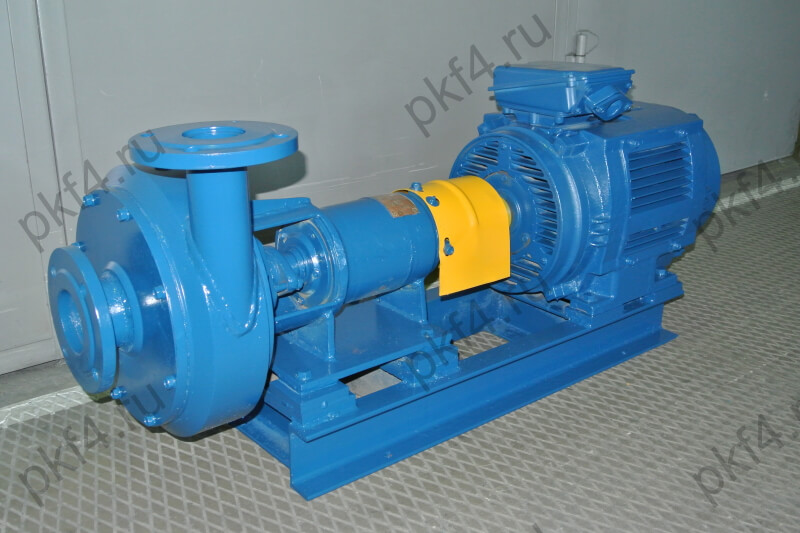

Насосы для грязной воды нашли применение в сельском хозяйстве, коммунальной сфере, энергетике и промышленности, водохозяйственной отрасли. Данный тип относится к категории динамических центробежных гидравлических машин, предназначенных для работы с загрязненными сточными жидкостями.
Так как они эксплуатируются в особых условиях, их конструкция должна соответствовать специальным требованиям. Защиту внутренних полостей обеспечивают сменные диски (чугунные или стальные). Перекачиваемые сточные жидкости содержат значительное количество песка, грязевых частиц, крупных и мелких отходов, поэтому их ротор более широкий, нежели рабочее колесо аналогичного устройства для работы с чистой водой. Помимо этого, ротор имеет меньшее количество лопастей, которые, в свою очередь, отличаются более сглаженными формами.
Характеризуются еще одной конструктивной особенностью – ревизионные люки на входном патрубке и корпусе. Они позволяют очищать от загрязнений внутренние полости изделия.
Конструктивные особенности
Конструктивные особенности
Хорошая проходимость загрязненной жидкости обеспечивается расширенным закрытым рабочим колесом с малым числом лопаток (2-5) и увеличенными проточными каналами. Корпус отличается упрощенной формой, имеет спиралевидный отвод. Всасывающий патрубок направлен вдоль оси, напорный патрубок – вертикально вверх.
Всасывающий патрубок крепится к крышке корпуса болтами, что позволяет осуществлять замену рабочего колеса, не прибегая к демонтажу насосного агрегата с основания (фундаментной плиты).

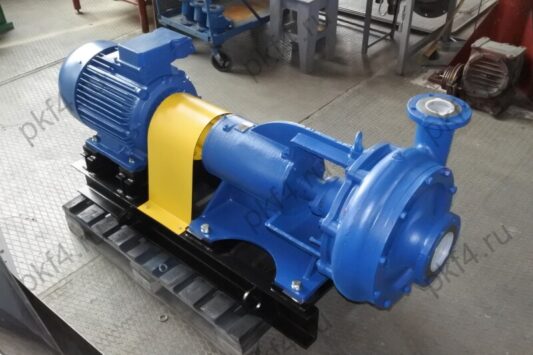

Изготавливаются с разными углами наклона напорного патрубка (90, 180 и 270º). К примеру, у СД 2400/75 напорный водоотвод неподвижно закреплен в нижней части под углом 90º относительно вертикальной оси.
Для защиты вала от механического износа под сальником предусмотрена втулка. К уплотнительному узлу во время работы подается под давлением чистая техническая вода, охлаждающая сальник и создающая гидравлический затвор. Превышение давления (напора) подаваемой жидкости над давлением на выходе составляет от 2-х до 5-ти метров (для крупногабаритных – от 10 до 20 м).
Типы
Основные типы
АНС – самовсасывающие;

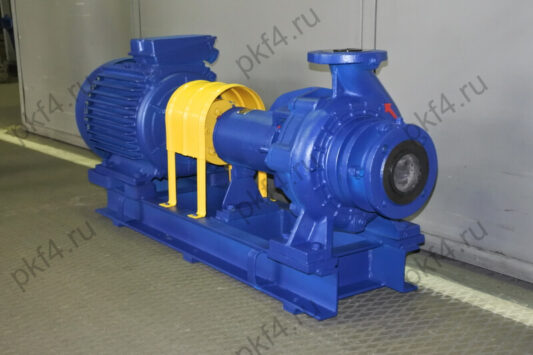

СД, СМ – центробежные.

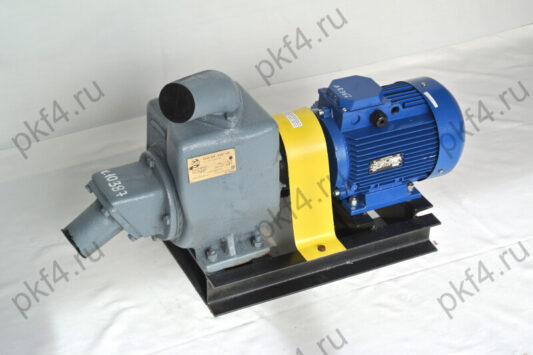

Различают горизонтальные, вертикальные и полупогружные для грязной воды типа СД (согласно расположению вала). Изделия АНС – одноступенчатые горизонтальные устройства с сальниковым типом уплотнения вала.
Насосы для грязной воды (тип СД, СМ и АНС) применяются в коммунальной и производственной сферах с целью перекачивания неагрессивных сточных жидкостей с уровнем pH 6-8,5, температурой до +80ºC, плотностью менее 1050 кг/м³, содержащих механические абразивные примеси диаметром до 5 миллиметров (допустимая концентрация включений – до 1%).
