Описание

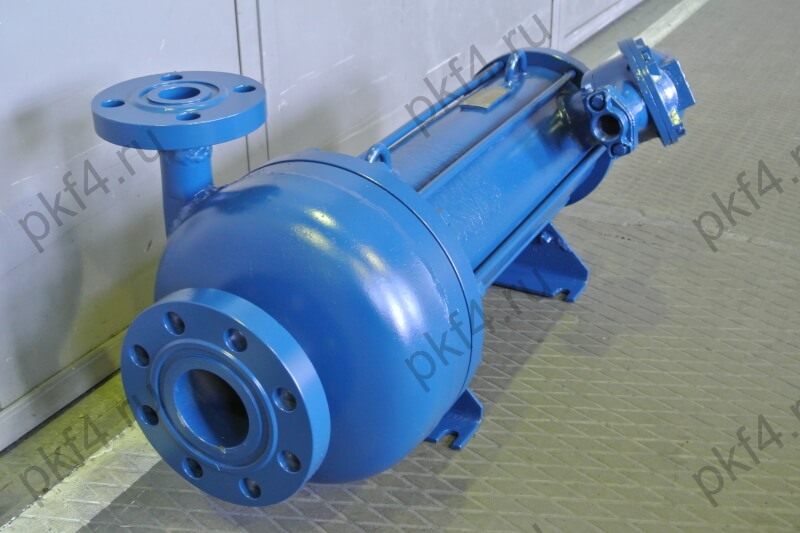

Насосы ЦГ – агрегаты с полной герметичностью для химической и пищевой отрасли. Они могут использоваться во всех производствах, имеющих дело с веществами, в отношении которых должны быть исключены как утечка наружу, так и их загрязнение.
Проточная часть изолирована абсолютно, что позволяет применять изделие для перемещения жидкостей с любой степенью опасности.
Рабочая среда
Насосное оборудование типа ЦГ предназначено для работы с продуктом в жидкой фазе со следующими параметрами:
- плотностью от 600 до 1800 кг/м3;
- кинематической вязкостью от 5 до 40 сСт;
- удельной теплоемкостью не ниже 0,6 ккал/кг·град;
- содержанием твёрдых частиц без абразивных свойств не выше 0,2% по массе при их величине не больше 0,2 мм.
Характеристики
- Подача – от 6,3 до 200 куб. м в час;
- Напор – от 12,5 до 125 м;
- Кавитационный запас – от 0,9 до 4,8 м;
- Мощность двигателя – от 1,1 до 132 кВт;
- Температура среды – от -40°С до +360°С;
- Масса – от 70 до 850 кг;
- Габариты (длина×ширина×высота) – от 560×375×280 мм до 1355×730×565 мм;
- Условные проходы: на входе – от 50 до 150 мм, на выходе – от 32 до 100 мм.
Устройство
Насосы серии ЦГ имеют центробежную конструкцию. Агрегаты выполнены моноблочно. Передача усилия от встроенного асинхронного трёхфазного электродвигателя на рабочее колесо осуществляется посредством электромагнитной муфты. Трущиеся элементы и двигатель смазываются и охлаждаются самой перекачиваемой жидкостью. Варианты электромотора – общепромышленный и взрывозащищённый (литера Е в обозначении).
Главное преимущество этих герметичных представителей жидкостных помп перед аналогами заключается в совмещении достоинств механизмов с магнитной муфтой и со встроенным мотором. Нет необходимости в трудоёмком сопряжении валов. Изделие поставляется в готовом к эксплуатации виде, при работе требует минимум технического обслуживания и может управляться автоматически. Все рабочие параметры полностью соответствуют указанным в паспорте данным.
Важно! Для обеспечения заявленной эффективности и долговечности оборудования необходимо строго соблюдать предписания, изложенные в технической документации. Механизм сложен, и ремонт возможен только на специализированных предприятиях.
Характеристики
| |
Наименование | Р, КВт | Подача/напор | Т жидкости, °С | Масса, кг. |
| цг |
100/125Н-К-75-4Л |
75 |
100 / 125 |
- 70... + 30 |
520 |
| 25/20К-3-3 |
3 |
25 / 20 |
+100... + 360 |
98 |
| 6,3/20К-1,1-2 |
1,1 |
6,3 / 20 |
- 50... + 100 |
70 |
| 6,3/32К-2,2-2 |
2,2 |
6,3 / 32 |
- 50... + 100 |
79 |
| 1 цг |
100/32К-11-2 |
11 |
100 / 32 |
- 50... + 100 |
165 |
| 100/32К-11-3 |
11 |
100 / 32 |
+100... + 360 |
180 |
| 100/32К-11-4 |
11 |
100 / 32 |
- 50... + 50 |
190 |
| 100/32К-11-5 |
11 |
100 / 32 |
- 50... + 100 |
190 |
| 100/32К-11-6 |
11 |
100 / 32 |
+100... + 360 |
205 |
| 100/80К-45-5 |
45 |
100 / 80 |
- 50... + 100 |
460 |
| 12,5/50К-4-2 |
4 |
12,5 / 50 |
- 50... + 100 |
96 |
| 12,5/50К-4-3 |
4 |
12,5 / 50 |
+100... + 360 |
110 |
| 12,5/50К-4-5 |
4 |
12,5 / 50 |
- 50... + 100 |
100 |
| 12,5/50К-4-6 |
4 |
12,5 / 50 |
+100... + 360 |
115 |
| 25/12,5-3Б-1 |
3 |
25 / 12,5 |
- 50... + 50 |
130 |

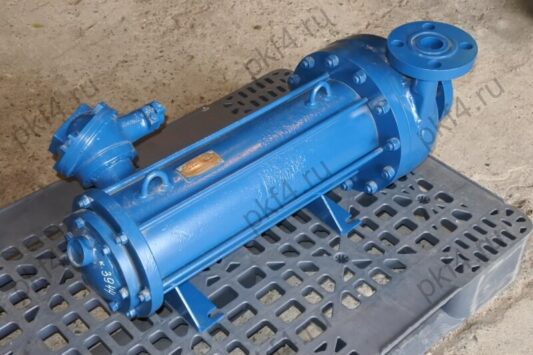

| 25/80К-11-4 |
11 |
25 / 80 |
- 50... + 50 |
170 |
| 25/80К-11-5 |
11 |
25 / 80 |
- 50... + 100 |
170 |
| 25/80К-11-5С |
11 |
25 / 80 |
-50... + 100 |
175 |
| 2 цг |
100/80К-37-5 |
37 |
100 / 80 |
- 50... + 100 |
370 |
| 200/50К-45-5 |
45 |
200 / 50 |
- 50... + 100 |
490 |
| 200/80К-75-6 |
75 |
200 / 80 |
+100... + 360 |
580 |
| 25/50К-5,5-2 |
5,5 |
25 / 50 |
- 50... + 100 |
130 |
| 25/50К-5,5-3 |
5,5 |
25 / 50 |
+100... + 360 |
140 |
| 25/50К-5,5-4 |
5,5 |
25 / 50 |
- 50... + 50 |
140 |
| 25/50К-5,5-5 |
5,5 |
25 / 50 |
- 50... + 100 |
140 |
| 25/50К-5,5-6 |
5,5 |
25 / 50 |
+100... + 360 |
150 |
| 50/80К-30-4 |
30 |
50 / 80 |
- 50... + 50 |
445 |
| 50/80К-30-5 |
30 |
50 / 80 |
- 50... + 100 |
470 |
| 3 цг |
200/50К-37-5 |
37 |
200 / 50 |
- 50... + 100 |
400 |
| 50/80К-22М-4Л |
22 |
50 / 80 |
- 100... + 50 |
350 |
| 4 цг |
100/125Н-К-55-4Л |
55 |
100 / 125 |
- 70... + 30 |
565 |
| 50/50К-11-2 |
11 |
50 / 50 |
- 50... + 100 |
150 |
| 50/50К-11-3 |
11 |
50 / 50 |
+100... + 360 |
165 |
| 50/50К-11-4 |
11 |
50 / 50 |
- 50... + 50 |
160 |
| 50/50К-11-5 |
11 |
50 / 50 |
- 50... + 100 |
160 |
| 50/50К-11-5С |
11 |
50 / 50 |
- 50... + 100 |
165 |
| 50/50К-11-6С |
11 |
50 / 50 |
+100... + 360 |
185 |
| 50/80К-22-4 |
22 |
50 / 80 |
- 50... + 50 |
315 |
| 50/80К-22-5 |
22 |
50 / 80 |
- 50... + 100 |
315 |
| 5цг |
100/125К-75-5 |
75 |
100 / 125 |
- 50... + 100 |
485 |
| 50/80К-18,5М-4Л |
18,5 |
50 / 80 |
- 100... + 50 |
300 |
Таблица замен
Таблица взаимозаменяемости насосов ЦГ старого и нового типов
| с 1998г. | до 1990г. | до 1982г. |
|---|
|
1ЦГ6,3/20К-1,1
|

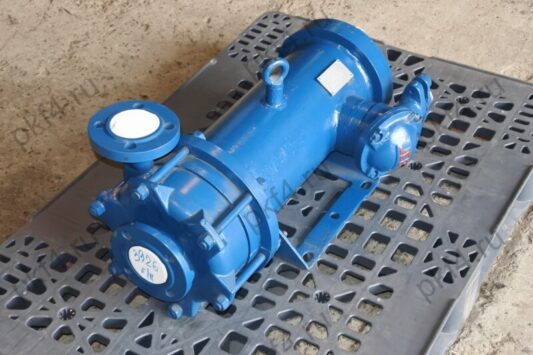

1,5ХГ-6К-2,8
|
ЦНГ-70М-1
|
|
1ЦГ6,3/32К-2,2
|
1,5ХГ-6К-2,8
|
ЦНГ-70М-1
|
|
1ЦГ12,5/50К-4
|
2ХГ-3К-14
|
ЦНГ-68
|
|
1ЦГ25/80К-11
|

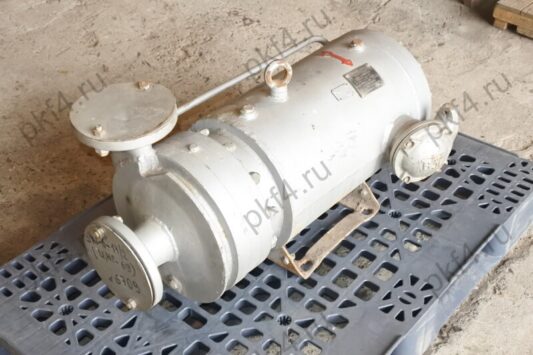

3ХГ-6E-14
|
ЦНГ-69
|
|
4ЦГ50/80К-11
|
2ХГ-12К-14
|
ЦНГ-71
|
