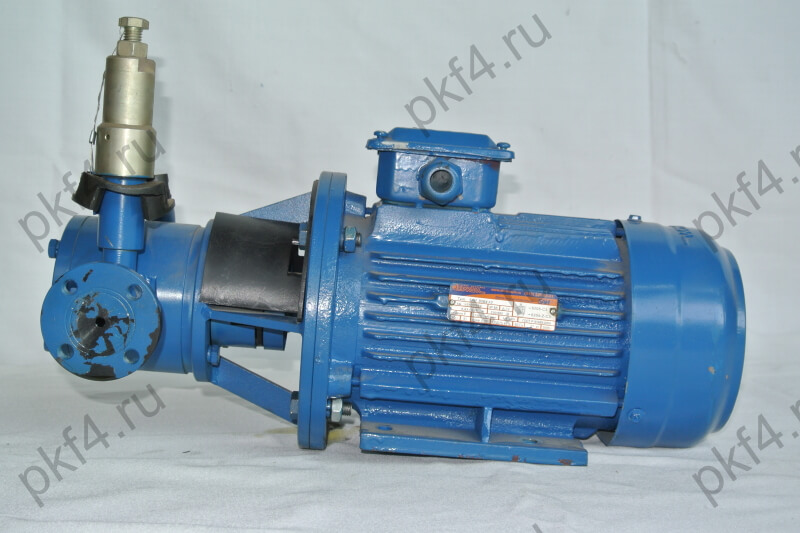

Насосы питательные НГ-1,6/1,6

Питательные насосы НГ рассчитаны на перекачивание воды и других жидкостей, со свойствами, не действующими разрушающе на материалы деталей проточной части. В рабочей жидкости могут содержаться твёрдые частицы величиной менее 0,1 мм, с концентрацией менее 0,01% объёма жидкости.

Для того чтобы получить технико-коммерческое предложение с указанием цены, наличия и срока поставки выберите ниже нужную модель или несколько и добавьте в заявку, содержание заявки вы увидите в верхней части сайта. Не забудьте отправить вашу заявку указав e-mail и телефон.
Если Вы не знаете модель - заполните опросный лист (все поля которые Вам известны) и наш специалист подберёт насос и вышлет ТКП. На нашем сайте Вы сможете купить запасные части для питательных насосов НГ-1,6/1,6.

Условия использования

Рассчитаны на перекачивание воды и других жидкостей, со свойствами, не действующими разрушающе на материалы деталей проточной части. В рабочей жидкости могут содержаться твёрдые частицы величиной менее 0,1 мм, с концентрацией менее 0,01% объёма жидкости.

Могут устанавливаться в помещениях с кондиционированием (полным или частичным) в холодной или умеренной климатической зоне (УХЛ 4.1 – ГОСТ 15150-69).

Питание – промышленная трёхфазная электросеть с частотой 50 Гц (напряжение – 380 В).

Устройство

Насос питательный НГ – агрегат пластинчато-роторной конструкции с одной ступенью. Его основные элементы:

• корпус с двумя патрубками, всасывающим и нагнетательным
• электродвигатель
• рабочий блок, встроенный в корпус
• фланец переходной с винтовым креплением корпуса насосной части к приводной

Передача между валами двигателя и питательного насоса НГ – с помощью двух полумуфт с амортизатором между ними. Агрегат питательный НГ крепится на месте монтажа на лапах с отверстиями для болтов.

Рабочий блок представляет собой эксцентрично установленный ротор с лопастями в пазах. Лопасти подпружинены и всегда прижаты к внутренней стенке корпуса, деля его полость на изолированные ячейки. При вращении ротора питательного насоса НГ ячейки изменяют свой объём так, что при прохождении мимо входного патрубка они расширяются и всасывают жидкость, а при прохождении мимо выходного – сжимаются, создавая давление, которое выталкивает жидкость в нагнетательный патрубок. Уплотнители препятствуют её утечке по валу.

Для защиты от превышения допустимого максимально давления в выходном трубопроводе предусмотрен предохранительный клапан, открывающийся при превышении установленного порога срабатывания и отводящий жидкость на вход агрегата. Величина порогового значения выставляется при помощи винтового регулятора на пружине.

Правила эксплуатации

Для обеспечения штатной работы питательных насосов НГ при их техническом обслуживании следует периодически контролировать следующее:

• Состояние торцевого уплотнения. Предельная утечка через них не должна превышать 10 капель в минуту (или 30 см³/час). Замер проводится при контрольной перекачке в номинальном режиме работы
• Состояние крепежа деталей. Их ослабление приводит к вибрации, отрицательно влияющей на центровку валов агрегата и состояние других его компонент
• Герметичность мест соединений напорного и подающего трубопроводов с патрубками.

Обнаруженные неполадки должны быть незамедлительно устранены. Резьбовые крепления следует подтянуть с нужным усилием, а вышедшее из строя уплотнение заменить. Для этого необходимо произвести разборку. Попутно нужно произвести визуальный обзор состояния всех деталей рабочего блока.

Насос НГ-1,6/1,6: технические характеристики.
