Форма трубопровода и установка соединения привода

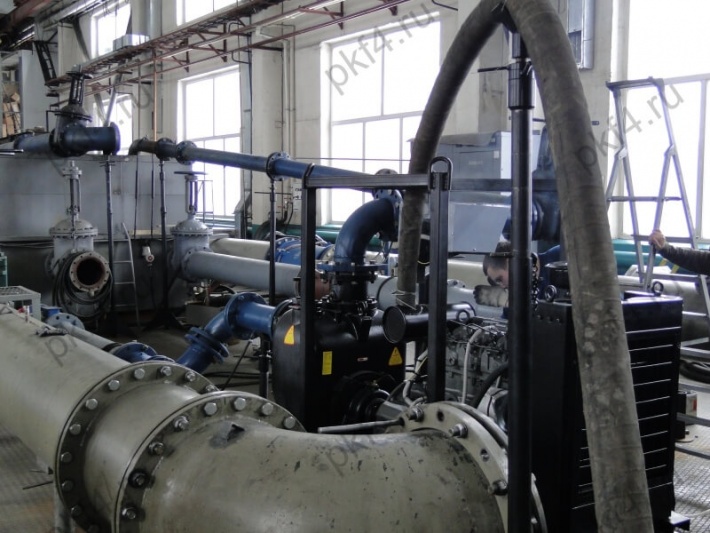

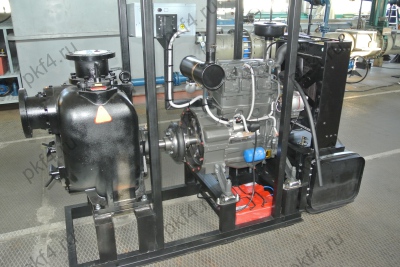

Трубопроводы для самовсасывающего насоса

Общие рекомендации

Трубопроводы, подключаемые к самовсасывающим насосам должны быть по возможности прямыми. Следует избегать появления колен, при необходимости изгибов их нужно выполнять с большим радиусом. Использовать трубную арматуру нужно как можно меньше. Придерживаясь этих установок, можно минимизировать гидравлическое сопротивление линий транспортирования жидкости.

Подключение к насосу

Трубы фиксируются на своих опорах. Опоры нужно располагать поблизости от самовсасывающего насоса, чтобы предельно уменьшить нагрузку с их стороны на агрегат. Большое расстояние способствует также увеличению интенсивности передачи вибрации от насоса к трубопроводам и обратно. Это приводит к преждевременному износу агрегата и опор. После закрепления труб на фланцевом или муфтовом соединении насосного оборудования, переносить их нельзя. Все эти требования относятся и к гибким шлангам.

Датчики

Манометры и мановакуумметры устанавливаются на расстоянии не ближе полуметра от патрубков самовсасывающего насоса.

Всасывающий трубопровод

От правильного подбора трубы, подающей жидкость в самовсасывающий насос, и его подключения во многом зависит производительность агрегата.

1. Чтобы в трубопроводе не могли образоваться «воздушные карманы», он прокладывается по максимально прямому и короткому пути. Его уклон должен быть по всей длине от насоса к резервуару с выкачиваемой жидкостью.
2. Предпочтительно использовать во входной линии трубопровод с диаметром, равным диаметру патрубка самовсасывающего насоса. При необходимости применения переходного патрубка его плоская сторона должна быть обращена вверх. Если в линии установлен клапан, то он монтируется горизонтально.
3. Минимально необходимое расстояние одной всасывающей трубы от стенок ёмкости – полтора его диаметра.
4. Если в ёмкость нужно установить несколько труб всасывания, то между ними должен быть промежуток не менее трёх их диаметров. Делается это для того, чтобы потоки в резервуаре не влияли друг на друга.
5. Чем с большей глубины забирается жидкость, тем мощнее будет входной поток.
6. Размер ячейки входного фильтра должен быть не больше предельного размера твёрдых частиц, который может пропускать проточная часть насоса.
7. Негерметичность всасывающего трубопровода самовсасывающего насоса сказывается отрицательно на его напоре и производительности. Это особенно проявляется при большой высоте всасывания и может даже привести к неработоспособности агрегата. Поэтому все места соединений следует внимательно проверить на герметичность.
8. Регулирующий клапан на линии всасывания не устанавливается.

Напорный трубопровод

Если жидкость нагнетается на большую высоту, то самовсасывающие насосы необходимо защитить от гидроудара на рабочее колесо из нагнетательного тракта, который может возникнуть при внезапной остановке агрегата. В любом случае подачи выше расположения насоса, после его выключения жидкость потечёт обратно через него под действием давления своего столба в напорном трубопроводе. Предотвращаются эти явления обратным клапаном. Проходное сечение клапана должно быть не меньше сечения трубы.

Обводной трубопровод (байпас)

Самовсасывающие насосы на стадии заполнения подают выкачиваемый воздух на свой выход. Если в напорной линии поставлен обратный клапан, то нужно обеспечить путь воздуху в атмосферу через трубопровод обводной. Агрегат не будет нагнетать жидкость в выходной трубопровод до тех пор, пока не пересилит давление, запирающее клапан.

Обводной трубопровод не должен влиять на производительность самовсасывающего насоса, поэтому его сечение берётся значительно меньшим, чем у рабочих трубопроводов. Чтобы он не мог засориться, минимально рекомендуемый его диаметр – 25 мм.

Если жидкость подаётся на высоту ниже 10 м, то из обводного трубопровода её можно направить обратно во входной резервуар. Но при больших высотах потери в производительности будут заметными, в таком случае на трубопроводе рекомендуется установка автоматического воздушного клапана. Этот клапан выпустит только воздух, а при появлении воды автоматически закроется.

Соединение валов

Вал самовсасывающего насоса соединяется с валом двигателя непосредственно, с помощью муфты, или посредством клиноременной передачи.

Муфтовая передача

В качестве муфты используется кулачковая вставная или эластичная пальцевая. Возможно применение и других типов муфт.

При установке муфты крайне важно добиться максимального совпадения осей двигателя и насоса. Осевое несовпадение измеряется при помощи поверочной линейки. Допуски на несоосность для разных видов муфт приведены в таблице.

Предельный разброс показаний осевой несоосности должен быть не более 0,2 мм.

Ременная передача

Для установления клиноременного привода шкивы двигателя и самовсасывающего насоса должны быть установлены параллельно. Параллельность проверяется поверочной линейкой.

Если привод выполняется с помощью нескольких ремней, то их комплект должен быть подобран правильно. Ремни должны быть одной длины.

Для организации ременной передачи выбираются шкивы с соотношением диаметров, обеспечивающим нужное соотношение скоростей вращения валов насоса и двигателя. Если рабочее колесо самовсасывающего насоса будет вращаться быстрее расчётного, то это может повредить как сам насос, так и его двигатель.

Внимание! Вращающиеся элементы насосного агрегата должны быть надёжно защищены от возможности прикосновения к ним пальцами или инструментом, а также от захвата ими одежды работающего.
