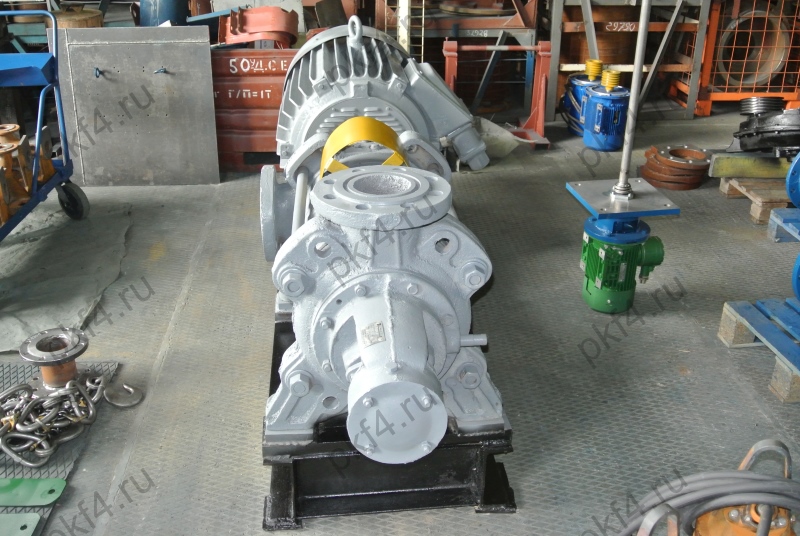

Насос ЦНСГ 300-540

Назначение и эксплуатационные условия

Насос ЦНСГ 300-540 предназначен для перекачивания воды с водородным показателем pH 7-8.5, с массовой долей механических примесей не более 0,2% и размером твердых частиц не более 0,2 мм. Насос ЦНСГ 300-540 осуществляет перекачивание воды с температурой до 105°C, качественные характеристики среды соответствуют требованиям, предъявляемым к насосам ЦНС.

Устройство насоса

Насосы ЦНСГ 300-540 перемещают поток перекачиваемой жидкости с помощью нескольких рабочих колес, последовательно смонтированных на одном валу, в одном корпусе. В корпусе многоступенчатого секционного насоса имеются отдельные секции, число которых равно числу рабочих колес минус единица, так как одно колесо расположено в крышке корпуса. Секционная конструкция корпуса насоса позволяет менять напор жидкости, не изменяя подачи. Практически напор будет равен сумме напоров, создаваемых каждым рабочим колесом. Следует особо обратить внимание на то, что насосы ЦНСг 300-540 (для горячей воды) должны работать с подпором 10м.

Габаритные размеры насоса

Габаритные размеры агрегата

Характеристики
