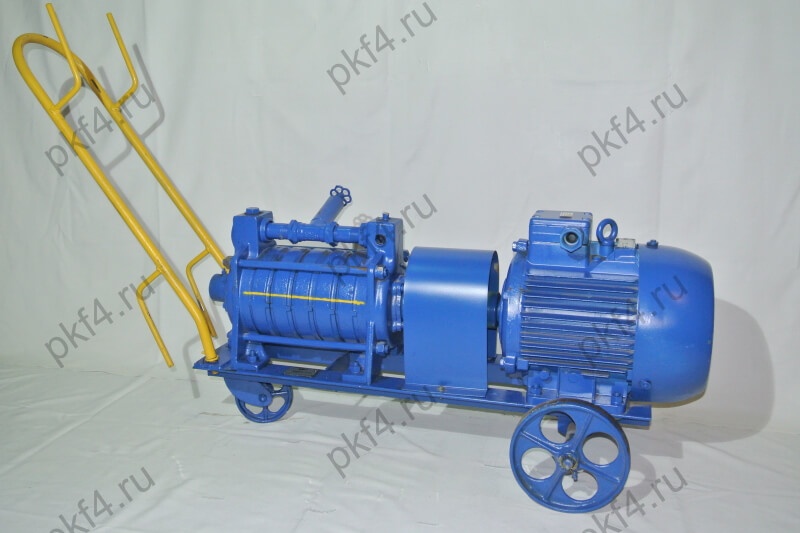

Установка моечная модели ЦКБ-1112

Установка моечная модели ЦКБ-1112
5 5 1 Product
Цена по запросу

+

В наличии имеются торцовые уплотнения к моечной установке ЦКБ-1112

Для ознакомления доступна инструкция по эксплуатации

Установка моечная модели ЦКБ-1112 – оборудование для мойки снаружи автотранспортной и сельскохозяйственной техники. Она используема как в городских, так и в полевых условиях. Может подключаться к водопроводу или забирать воду из водоёма. Её можно применять в качестве отдельного поста или включать в состав поточной линии.

Условия эксплуатации

  • Максимальная высота над уровнем моря – 1000 м.
  • Температура воздуха – от 1 до 40° выше нуля.
  • Влажность воздуха (относительная) – 98% (при +25°С).

Технические параметры

  • Тип – передвижная.
  • Тип насоса – самовсасывающий вихревой пятиступенчатый.
  • Максимальный напор насоса в ЦКБ-1112, МПа (кгс/см²) – 1,4-1,5 (14-15).
  • Производительность при наибольшем напоре, л/мин – 75-80.
  • Максимальная высота всасывания в м – 5-6.
  • Шланг нагнетательный: количество – 2 шт., длина – 10 м, внутренний диаметр – 16±1 мм.
  • Моечный пистолет: количество – 2 шт., распылитель – регулируемый.
  • Звуковое давление – от 71 до 95 дБ.
  • Электропитание – 380 В.
  • Предельные габариты (без шлангов) (Д×Ш×В) – 1360×430×950 мм.
  • Максимальный вес ЦКБ-1112 – 219 кг.

Конструкция и принцип работы

Компонентный состав и комплектация

Состоит из:

  • насоса вихревого типа;
  • электродвигателя;
  • кожуха для защиты узла передачи;
  • шлангов – нагнетательных с пистолетами и всасывающего с фильтром;
  • манометра;
  • тележки с ручкой.

В комплект поставки входят:

  • установка моечная ЦКБ-1112;
  • паспорт ЦКБ-1112;
  • пускатель магнитный;
  • управляющая кнопка;
  • запасные кольца 134-2-0007, 016-020-25, 022-028-36 – по 2 штуки.

Устройство

Каждая ступень насоса, которым располагает установка моечная ЦКБ-1112, состоит из рабочего колеса и всасывающего и нагнетательного дисков.

Рабочее колесо находится между дисками, образующими камеру. На каждом из дисков имеется отверстие для всасывания и нагнетания. Колесо крепится на валу шпонкой. На торцевых плоскостях его ступицы выполнено 6 отверстий. Их назначение – уравновешивание водяного давления в камере насоса. В двух из них нарезана резьба, с помощью которых рабочее колесо снимается при необходимости.

Вал с рабочими колёсами насоса закреплён на концах в шариковых подшипниках, находящихся в своих корпусах. Эти корпуса крепятся болтами к всасывающему и нагнетательному корпусам насоса.

Максимальное давление создаётся, и максимальная мощность потребляется, когда установка моечная работает при полностью перекрытой линии нагнетания. При закрытых пистолетах двигатель может испытывать перегрузки. Моечная установка защищена от такого режима перепускным клапаном на насосе.

Герметизация

  • Межкамерные соединения в ЦКБ-1112 герметизированы, и нужная величина зазора между торцами ступиц колёс и стенками камер обеспечивается прокладками.
  • Уплотнение вала – торцевое с разгрузкой через перепускную трубку, трущиеся пары – из стали и текстолита.
  • Просачивание воды через уплотнения вала предупреждается резиновыми кольцами.
  • Подшипниковые корпуса защищены от попадания воды в них и вытекания из них смазки сальниками. Проникшая вода удаляется через сливные отверстия.

Принцип действия

Вода вначале поступает во всасывающий корпус насосного устройства. Затем, через окно всасывающего диска, заполняется рабочая камера первой ступени. Вращающееся рабочее колесо ЦКБ-1112 вынуждает воду, находящуюся на его лопастях и в направляющем канале нагнетательного (выходного) диска, совершать движения:

  • вокруг вала колеса;
  • циркуляционное – из лопаток в канал и обратно.

Сечение у направляющего канала ЦКБ-1112 переменное, уменьшающееся к выходу, и он не замкнут. Поэтому у его конца вода испытывает повышенное давление, вытесняющее её через нагнетательное отверстие в камеру следующей ступени.

Форма водяной струи, которую она вырабатывает, изменяется от широкой веерообразной до узкой кинжальной с помощью пистолета. Он присоединяется к нагнетательному шлангу посредством пустотелого стержня с четырьмя отверстиями и крепится контргайкой. К концу стержня прикрепляется головка с резиновым кольцом, посаженная шарнирно. В корпус пистолета она вставляется свободно. Протечка предотвращается прокладкой и резиновым уплотнительным кольцом. Образующее струю сопло также уплотнено прокладкой.

Рекомендации по пуску и эксплуатации

Подготовка

  • Установка моечная должна находиться на твёрдой и ровной грунтовой площадке.
  • Требует защиты своей электрической части от попадания в неё влаги – атмосферных осадков и брызг.
  • Подсоединяется к трубопроводам подачи воды с диаметром 1½".
  • Если она будет забирать воду из водоёма, то фильтр всасывающего шланга касаться дна не должен. Следует обратить внимание на чистоту забираемой воды и стараться минимизировать глубину забора.
  • Впервые запускаемая в эксплуатацию, требует обкатки в течение 10 часов. Когда она её проходит, перепускной клапан должен быть открыт полностью.
  • Давление срабатывания клапана на начальном этапе эксплуатации (до 100 часов) – 1,4 МПа (или 14 кгс/см²), после – 1,5 МПа (или 15 кгс/см²).
  • Требует заливки насоса при самовсасывании только при начальном пуске. При повторном этого не требуется.

Применение

Форма струи, с которой используется:

  • распылённая – для очистки от незначительных загрязнений;
  • кинжальная – при удалении грязевых наростов и толстых слоёв грязи.

Установка моечная создаёт кинжальную струю очень высокого давления, поэтому при работе с ней в этом режиме нужно соблюдать осторожность. После удаления основной массы грязи пистолет ЦКБ-1112 нужно переключить на распылённую струю. В противном случае установка моечная может повредить покрытия.
