Характеристики
| Показатель | АВЗ-125Д |
|---|
Быстрота действия в диапазоне давлений
на входе от атмосферного до 0,26 кПа (2 мм.рт.ст.), л/с, ±10% |
125 |
|
Предельное остаточное давление, кПа (мм.рт.ст.), не более:
парциальное без газобалласта
|
6,7·10-6(5·10-5) |
| полное без газобалласта |
6,7·10-4(5·10-3) |
| полное с газобаластом |
6,7·10-3(5·10-2) |
| Наибольшее допустимое давление паров воды, (мм.рт.ст.) |
3.3 (25) кПа |
| Наибольшее рабочее давление, (мм.рт.ст.) |
20 (150) кПа |
| Рабочая жидкость |
Вакуумное масло ВМ-1 ОСТ 38.01402-86* |
| Наибольшая температура рабочей жидкости |
353 (80) К (оС) |
| Количество масла на одну заправку |
20,5±0,5 л |
| Расход охлаждающей воды при температуре 293 К (20 оС), |
не более 1,25 м3/ч |
|
Двигатель:
тип
|
5А160S4 |
| мощность |
15,0 |
| частота вращения |
1500 об/мин |
| напряжение |
380 В |
| Масса |
не более 920 кг |
*Допускается использование в качестве рабочей жидкости масел ВМ4 и ВМ6 ТУ 38.401-58-3-90. При этом допускается снижение быстроты действия на 10%, увеличение предельного остаточного давления на 50% от величин, указанных в таблице.
Предназначение
Насосы АВЗ-125Д предназначены для откачки воздуха, неагрессивных газов и парогазовых смесей, предварительно очищенных от капельной влаги и механических загрязнений, из герметичных вакуумных систем в стационарных установках, находящихся в производственных пожаровзрывобезопасных помещениях, при температуре окружающей С.°среды от 10 до 35. где АВЗ-125Д - марка насоса (агрегата):
1. АВЗ - тип насоса (агрегат вакуумный золотниковый);
2. 125 - быстрота действия, л/с;
3. Д - двухступенчатый.
Насосы и агрегаты не пригодны для откачки сред: взрывоопасных, отравляющих, вступающих в реакцию со смазочными маслами и разъедающих чёрные металлы, а также для перекачки среды из одной ёмкости в другую. Агрегаты типа АВЗ состоят из насоса, двигателя и клиноременной передачи. Золотниковый вакуумный насос состоит из корпуса, в котором выполнены роторные камеры, клапанная камера, каналы подвода и отвода рабочей среды. В роторных камерах на эксцентриковом валу установлены плунжеры, хвостовики которых размещены в направляющих.

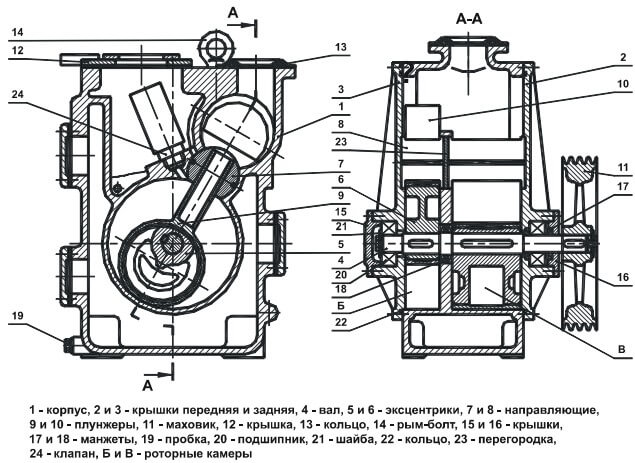

Разрез насоса вакуумного золотникового (плунжерного)

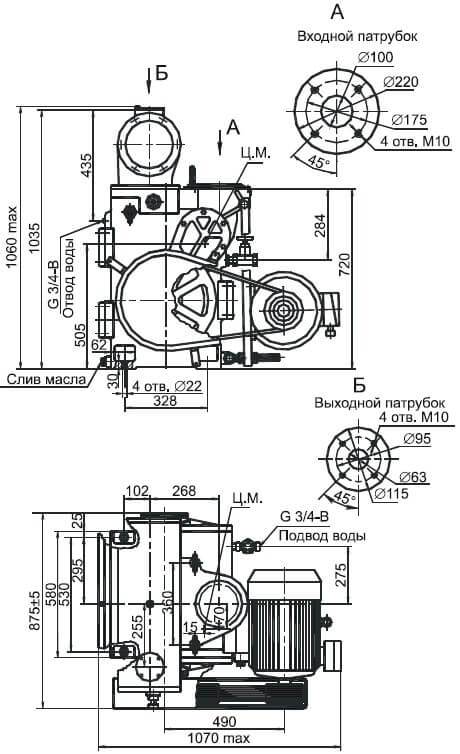

Габаритный чертеж агрегата АВЗ-125Д

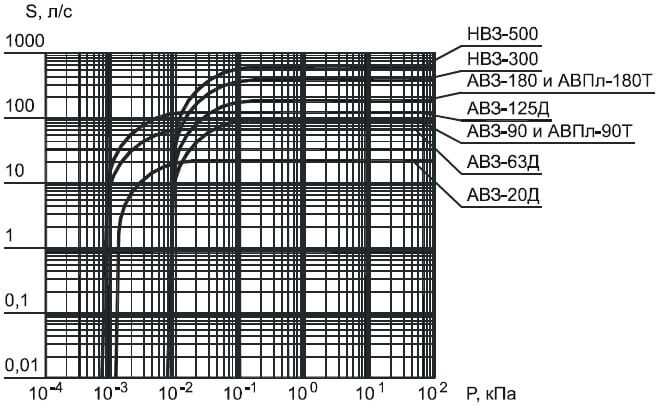

Зависимость быстроты действия насосов от входного давления
