Предназначение
Насосы вакуумные пластинчато-роторные НВР-1 - предназначены для откачки из герметичных сосудов воздуха и неагрессивных к рабочей жидкости и материалам конструкции пожаро-взрывобезопасных нетоксичных газов, очищенных от капельной влаги и механических загрязнений, с содержанием кислорода не более, чем в воздухе (21% по объему) при нормальных условиях, от атмосферного давления до предельного остаточного, при давлении в выходном сечении, не превышающем атмосферное более, чем на 9,3 кПа (70 мм. рт.ст.).
Характеристики
Наименование параметра и размера | Значение для насоса, НВР-1 |
Быстрота действия в диапазоне на входе ит атмосферного до 0,26 кПа (2 мм.рт.ст.) |
3,6±0,7 (1±0,2) м³/ч (л/с) |
Предельное остаточное давление кПа (мм.рт.ст.), не более, при применении масла: ВМ-1С, ВМ-5С. ТУ38.101 1187-88 |
Парциальное без газобалласта |
- |
Полное без газобалласта |
1,33 (10) |
Полное с газобалластом |
- |
ВМ-6 ТУ 38.401-58-3-90 |
Парциальное без газобалласта |
- |
Полное без газобалласта |
1,33 (10) |
Полное с газобалластом |
- |
Наибольшее рабочее давление, (мм.рт.ст.) |
- кПа |
Объем откачиваемого сосуда |
не более 0,7 м³ |
Наибольшее давление паров воды на входе, кПа |
1,33 (10) |
Количество рабочей жидкости заливаемой в насос |
0,14-0,015 дм³ |
Габаритные размеры: длина
ширина
высота
|
не более 250 мм
не более 143 мм
не более 190 мм
|
Масса |
не более* 8 кг
|
* - без учета рабочей жидкости
Примечание – быстрота действия и предельное остаточное давление обеспечиваются при температуре окружающего и откачиваемого воздуха от +10оС до +25оС и атмосферном давлении на выходе.
Вакуумный насос НВР-1
Принцип действия
Конструкция насоса НВР-1 представляет собой моноблочную компоновку с прямой передачей вращения ротора 6 в соответствии с рисунком насоса от электродвигателя 1 (ротор насоса насажен непосредственно на вал электродвигателя).
Передний щит электродвигателя снят и взамен установлена крышка 15. Корпус 5 крепится к передней крышке 15, образуя емкость для залива вакуумного масла, которое предназначено для уплотнения рабочих зазоров роторного механизма, выхлопного клапана и смазки трущихся поверхностей. Масло заливается через отверстие в корпусе, закрываемое пробкой 17. Слив масла производится через отверстие, закрываемое пробкой 12 с уплотнителем 13. Контроль уровня масла производится через смотровое стекло 7. Ротор 6 с лопатками, цилиндр 11 и крышки 8, 9 образуют рабочий блок насоса, который закреплен к передней крышке 15 четырьмя болтами 10. В передней крышке 15 установлена манжета 14, служащая для уплотнения приводного вала насоса. Подсоединение насоса к откачиваемой емкости осуществляется через оливку, устанавливаемую сбоку стойки или сверху при вывернутой пробке 18. Выхлоп откачиваемого газа может осуществляться через фильтр 16, ограничивающий выброс паров масла в атмосферу.
Комплектность
1. насос - 1 шт.;
2. руководство по эксплуатации ЩП2.960.427- 00 0 РЭ - 1 шт.;
3. комплект ЗИП - 1 комплект.
Габаритный чертеж насоса НВР-1

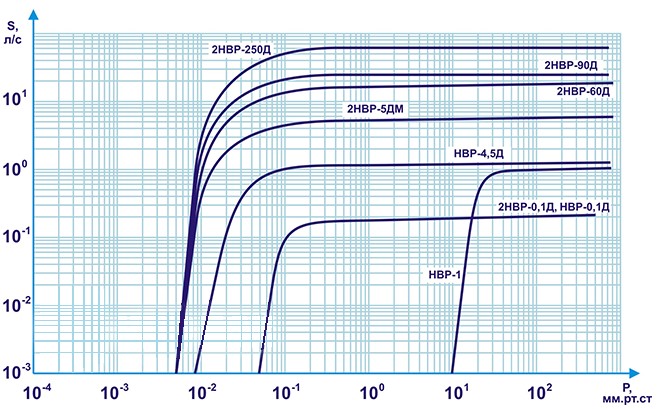

График зависимости быстроты действия от давления на входе для насосов НВР
