В комплект поставки насоса входят:
- насос, собранный на валу электродвигателя на раме;
- руководство по эксплуатации;
- обоснование безопасности;
- эксплуатационная документация на электрооборудование;
- запасные части*;
- контрольно-измерительные приборы*;
- монтажные части*.
Примечания:
- Допускается по согласованию с заказчиком комплектовать другими двигателями соответствующей мощности и исполнения.
- Электродвигатели должны соответствовать требованиям ГОСТ Р МЭК60204-1-2007.
* Поставка производится по договору за отдельную плату.
** Поставка производится по требованию заказчика.
Предназначение
Насосы ВВН 1-1,5 предназначены для отсасывания воздуха или неагрессивных газов и парогазовых смесей, предварительно очищенных от основной массы капельной влаги. Электронасос ВВН1-1,5 может быть использован для создания предварительного разрежения для высоковакуумных установок. Электронасос предназначен для применения в химической, пищевой, целлюлозно-бумажной, газовой и других отраслях народного хозяйства, а также с/х фермах (для доильных аппаратов). Электронасос не предназначен для эксплуатации во взрыво- и пожароопасных помещениях.
Расшифровка обозначения
где ВВН 1-1,5 - марка насоса (агрегата):
- ВВН 1 - тип насоса (вакуумный, водокольцевой насос с номинальным давлением всасывания 0,04МПа);
- 1,5 - производительность 1,5 м3/мин.
Технические характеристики
| Типоразмер насоса (агрегата) | Производительность номинальная при давлении всасывания 0,04 МПа*, м3 /с (м3 /мин) | Уменьшение номинальной производительности при давлении 0,02 МПа | Мощность, потребляемая при номинальной производительности, кВт/м3 | Параметры энергопитания. | Частота вращения | Удельная мощность,
кВт/м3·мин, не более |
|---|
| Род тока | Напряжение | Частота тока |
|---|
| ВВН 1-1,5 |
0,026 (1,57) |
не более 40% |
3,0 |
Переменный |
380 В |
50 Гц |
1450 об/мин |
4,4 |
*Технические параметры должны обеспечиваться при температуре откачиваемого газа не более 293 К (20 °С), температуре рабочей воды не более 288 К (15 °С).
Принцип действия
Насос ВВН – вакуумный, водокольцевой с сальниковым уплотнением вала. Насос (агрегат) не предназначен для эксплуатации во взрывопожароопасных помещениях. Насос состоит из следующих основных деталей: крышки, корпуса, диска, кронштейна, вала. Корпус представляет собой чугунную отливку, которая имеет полости всасывания и нагнетания.
Всасывающая и нагнетательная полости соединены с рабочей полостью соответственно большим и малым серповидным вырезом в корпусе. В корпусе насоса расположено сальниковое уплотнение. Крышка – чугунная отливка, представляющая собой рабочую полость насоса, в которой цилиндрическая расточка выполнена эксцентрично относительно оси вращения вала. В центре крышки имеется отверстие закрытое пробкой, для подвода воды в рабочую полость. Для обеспечения герметичности между крышкой и корпусом имеется резиновое кольцо.
В корпусе и крышке имеются отверстия для слива остатков воды, при длительной остановке насоса, закрытые пробками. Диск крепится на валу при помощи шпонки. В осевом направлении диск может свободно перемещаться по валу, чем обеспечиваются равномерные торцовые зазоры между крышкой и корпусом. Диск изготовлен из бронзы. При вращении диска вода, увлекаемая лопатками, под действием центробежных сил, отбрасывается к периферии крышки, образуя водяное кольцо. Между ступицей рабочего диска и внутренней поверхностью водяного кольца создается разреженное пространство, обеспечивающее всасывание газа через большой серповидный вырез в корпусе насоса. При дальнейшем вращении диска происходит сжатие перекачиваемого газа. Через малый серповидный вырез в корпусе газ и излишняя вода выбрасывается в нагнетательный патрубок насоса. Для поддержания постоянного объема водяного кольца и отвода тепла, выделяемого трущимися деталями и сжимаемым газом, необходимо, чтобы через насос непрерывно циркулировала вода. Вода должна быть чистой, без механических примесей. Подвод циркулирующей воды производится к центральному отверстию в крышке и отводом через нагнетательный патрубок в открытую емкость. Давление перед регулировочным вентилем должно быть на 0,1 МПа (1 кгс/см2 ) больше давления всасывания.
В комплект поставки агрегата входят:
- насос;
- кожух защитный (ограждение);
- электродвигатель;
- рама (плита);
- эксплуатационная документация на электродвигатель.
Примечания:
- По заказу потребителя агрегат может комплектоваться преобразователем частоты переменного тока на соответствующую мощность приводного электродвигателя.
- Возможна комплектация агрегата другими сертифицированными электродвигателями соответствующих параметров.
- Необходимое напряжение электродвигателя должно быть указано в договоре.
- Электродвигатели должны соответствовать требованиям ГОСТ Р МЭК60204-1-2007, раздел 14.
- По заказу потребителя агрегат может комплектоваться кожухом защитным под установку выключателя путевого марки ВП 15К21Б211.
* Поставка производится по договору за отдельную плату.
** Поставка производится по требованию заказчика.
Монтаж:
1. Установить агрегат на заранее подготовленный фундамент, выполненный в соответствии со строительными нормами.
2. Установить фундаментные болты в колодцы фундамента и залить колодцы быстросхватывающимся цементным раствором.
3. После затвердения цементного раствора выставить по уровню с помощью прокладок агрегат горизонтально и залить раму раствором. Для обеспечения горизонтальности агрегата рама устанавливается на фундаменте по уровню (контрольная плоскость – фланцы патрубков).
4. Присоединить напорный и всасывающий трубопроводы. Допустимая непараллельность фланцев не должно быть более 0,2мм на длине 100мм. ЗАПРЕЩАЕТСЯ ИСПРАВЛЯТЬ ПЕРЕКОС ПОДТЯЖКОЙ БОЛТОВ ИЛИ ПОСТАВКОЙ КОСЫХ ПРОКЛАДОК.
5. Провести центрование валов насоса и двигателя, предварительно сняв кожух муфты и, при необходимости, провести подцентровку, регулируя положение двигателя. КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ ЭКСПЛУАТАЦИЯ ЭЛЕКТРОНАСОСНОГО АГРЕГАТА БЕЗ ПРОВЕДЕНИЯ ПРОВЕРКИ И ПОДЦЕНТРОВКИ ВАЛОВ ЭЛЕКТРОДВИГАТЕЛЯ И НАСОСА.
6. Проверку радиального смещения осей насоса и двигателя производить приспособлением с установленным на нем индикатором, цена деления которого не более 0,01 мм, методом кругового вращения. Максимальная величина несоосности определяется величиной разности двух показаний индикатора. Эта величина не должна превышать 0,12 мм. От точности центровки в значительной степени зависят вибрационная характеристика агрегата, надежность и долговечность подшипников, уплотнений, соединительной муфты, валов и агрегатов в целом.
7. После проведения центровки установить на место защитный кожух муфты. ОГРАЖДЕНИЕ МУФТЫ НАСОСА ДОЛЖНО ОБЕСПЕЧИВАТЬ ГАРАНТИРОВАННЫЙ ЗАЗОР МЕЖДУ МУФТОЙ И КОЖУХОМ.
8. При эксплуатации двигатель и насос должны быть заземлены в соответствии с ГОСТ 12.2.007.0-75 и ГОСТ 12.1.030-81 и отвечать требованиям безопасности технических условий на двигатель. Зажимы и заземляющие знаки должны соответствовать ГОСТ 21130-75. Технические требования к заземляющим устройствам должны соответствовать ГОСТ 12.1.030-81.
9. Для агрегата необходимо проверить значение сопротивления между заземляющим болтом и любой нетоковедущей частью, которая может оказаться под напряжением. Значение сопротивления не должно превышать 0,1 Ом.
10. Проверить действие задвижек трубопроводов и кранов приборов. Исходное положение задвижек и кранов перед пуском – закрытое.
11. При агрегатировании насоса и привода заказчиком насоса соблюдать требования настоящего руководства. Ответственность за гарантии и качество агрегата в данном случае несет заказчик.
12. Подготовить электродвигатель к пуску согласно инструкции по его обслуживанию и эксплуатации.

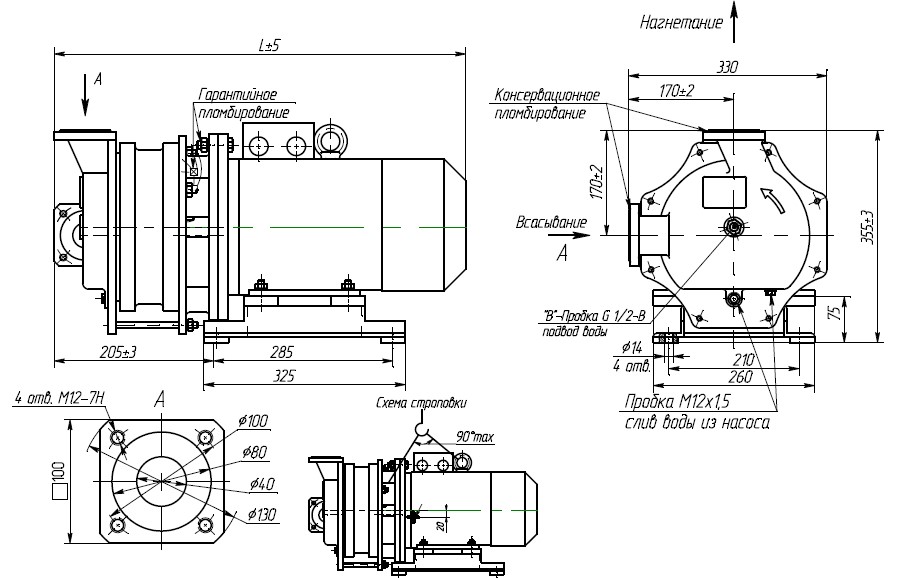

Габаритный чертеж электронасоса ВВН 1-1,5
| Типоразмер двигателя | L, мм | Масса, кг |
|---|
| 5AM112M4Ж2У2 |
660 |
110 |
| АИР112М4У3 |
615 |
92 |

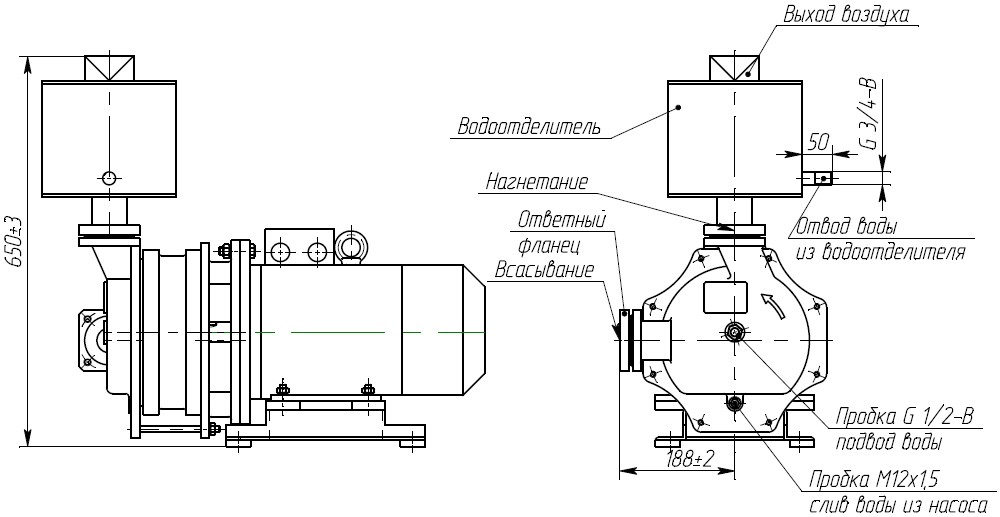

Монтажный чертеж электронасоса ВВН 1-1,5

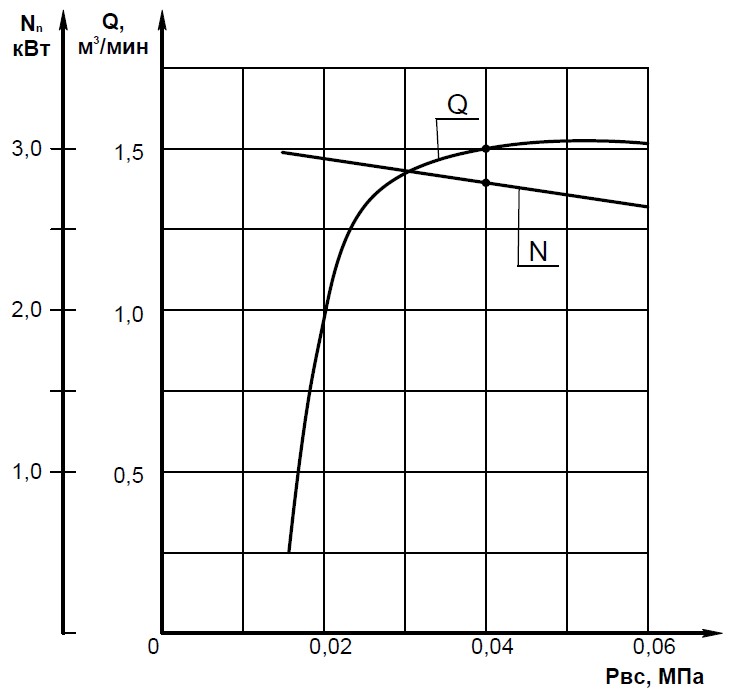

Характеристика электронасоса ВВН 1-1,5
- Частота вращения - 1500 об/мин;
- Жидкость - вода;
- Температура - 293 К. (20°С).
