Вакуумный насос ВВН 1-3

Фотография вакуумного насоса ВВН 1-3
5 5 1 Product
Цена по запросу

+

В комплект поставки агрегата входят:

  1. насос;
  2. кожух защитный;
  3. рама;
  4. электродвигатель;
  5. эксплуатационная документация на электродвигатель.
Примечания:
  1. Возможна комплектация агрегата другими двигателями соответствующих параметров.
  2. Для комплектации агрегатов допускается использовать только сертифицированные электродвигатели.
  3. По заказу потребителя агрегат может комплектоваться преобразователем частоты переменного тока на соответствующую мощность приводного электродвигателя.
  4. Необходимое напряжение электродвигателя должно быть указано в договоре.
  5. По заказу потребителя агрегат может комплектоваться защитным кожухом под установку выключателя путевого марки ВП 15К21Б211.

Предназначение

Насосы ВВН 1-3 предназначены для создания вакуума в закрытых аппаратах, которые могут работать на воздухе и воде или неагрессивных газах, парах и жидкостях. Насосы не требуют очистки поступающего газа, а также допускают попадание в машину жидкостей вместе с засасываемым газом. Насосы предназначены для применения в химической, пищевой, целлюлозно-бумажной, нефтяной, газовой и других отраслях промышленности. Насосы, входящие в состав агрегатов, относятся к изделиям общего назначения, вид I (восстанавливаемые) по ГОСТ 27.003.

Расшифровка обозначения

где ВВН 1-3 - марка насоса (агрегата):
  1. ВВН 1 - тип насоса (вакуумный, водокольцевой насос с номинальным давлением всасывания 0,04МПа);
  2. 3 - производительность 3 м³/мин.

Технические характеристики

Типоразмер насоса (агрегата) Производительность номинальная при давлении всасывания 0,04 МПа*, м3 /с (м3 /мин) Уменьшение номинальной произво
дительности при давлении 0,02 МПа
Мощность, потребляемая при номинальной производительности*  Параметры
энергопитания.
Частота вращения Расход воды*, дм3
(м³/ч)
Род тока Напряжение Частота тока
ВВН 1-3 0,056 (3,33)  не более 20 % 6,15 кВт Переменный 380 В 50 Гц 1450 об/мин не более 0,116 (0,42)
*Технические параметры должны обеспечиваться при температуре откачиваемого газа не более 293 К (20 °С), температуре рабочей воды не более 288 К (15 °С).

Принцип действия

Насосы ВВН – вакуумные водокольцевые простого действия, горизонтальные с осевым направлением газа через всасывающие и нагнетательные окна и сальниковым уплотнением вала.

Насос ВВН 1-3 состоит из следующих основных деталей лобовины левой, лобовины правой, корпуса, корпусов подшипников и вала. На валу эксцентрично расположенном в корпусе, на шпонках насажено рабочее колесо. Для измерения температуры подшипников в корпусах подшипника имеется отверстие М8х1-7Н, закрытое пробкой. Вал вращается в двух подшипниках один из них, со стороны привода, не закреплен, а другой закреплен на валу гайкой, причем наружная обойма его прижата крышкой через дистанционное кольцо к корпусу подшипника. Таким образом, достигается фиксация рабочего колеса в корпусе. Толщина дистанционного кольца подбирается такой, чтобы зазор «А» определяющий потери в насосе от перетекания воздуха с нагнетательной стороны на всасывающую, между торцами колеса и торцами лобовин был одинаковым. На вал с обеих сторон колеса насажены втулки, которые прижаты к торцам колеса гайками, тем самым жестко фиксируя колесо на валу.

В комплект поставки насоса входят:

  1. насос в сборе с муфтой;
  2. руководство по эксплуатации;
  3. обоснование безопасности;
  4. кожух защитный*;
  5. рама*;
  6. водоотделитель*;
  7. запасные части*;
  8. контрольно-измерительные приборы*;
  9. монтажные части*;
  10. контрольно-измерительные приборы*;
Примечания:
  1. Быстроизнашивающиеся детали, необходимые потребителю для ремонта насоса, поставляются по договору за отдельную плату.
  2. Допускается замена комплектующих, указанных в чертежах, другими не ухудшающими качества и надежности насоса и отвечающих предъявленным требованиям.
  3. По требованию заказчика возможна поставка насоса с муфтой на раме, но без электродвигателя.
  4. По требованию заказчика возможна поставка насоса с муфтой для двигателя, оговоренного в договоре, без рамы.
  5. По заказу потребителя насос может комплектоваться защитным кожухом под установку выключателя путевого марки ВП 15К21Б211.
*Поставка производится по договору за отдельную плату.

Монтаж

1. Установить агрегат на заранее подготовленный фундамент, выполненный в соответствии со строительными нормами.
2. Установить фундаментные болты в колодцы фундамента и залить колодцы быстросхватывающимся цементным раствором.
3. После затвердения цементного раствора выставить по уровню с помощью прокладок агрегат горизонтально и залить раму раствором. Для обеспечения горизонтальности агрегата рама устанавливается на фундаменте по уровню (контрольная плоскость – фланцы патрубков).
4. Присоединить напорный и всасывающий трубопроводы. Допустимая непараллельность фланцев не должно быть более 0,2мм на длине 100мм. ЗАПРЕЩАЕТСЯ ИСПРАВЛЯТЬ ПЕРЕКОС ПОДТЯЖКОЙ БОЛТОВ ИЛИ ПОСТАВКОЙ КОСЫХ ПРОКЛАДОК.
5. Провести центрование валов насоса и двигателя, предварительно сняв кожух муфты и, при необходимости, провести подцентровку, регулируя положение двигателя. КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ ЭКСПЛУАТАЦИЯ ЭЛЕКТРОНАСОСНОГО АГРЕГАТА БЕЗ ПРОВЕДЕНИЯ ПРОВЕРКИ И ПОДЦЕНТРОВКИ ВАЛОВ ЭЛЕКТРОДВИГАТЕЛЯ И НАСОСА.
6. Проверку радиального смещения осей насоса и двигателя производить приспособлением с установленным на нем индикатором, цена деления которого не более 0,01 мм, методом кругового вращения. Максимальная величина несоосности определяется величиной разности двух показаний индикатора. Эта величина не должна превышать 0,12 мм. От точности центровки в значительной степени зависят вибрационная характеристика агрегата, надежность и долговечность подшипников, уплотнений, соединительной муфты, валов и агрегатов в целом.
7. После проведения центровки установить на место защитный кожух муфты. ОГРАЖДЕНИЕ МУФТЫ НАСОСА ДОЛЖНО ОБЕСПЕЧИВАТЬ ГАРАНТИРОВАННЫЙ ЗАЗОР МЕЖДУ МУФТОЙ И КОЖУХОМ.
8. При эксплуатации двигатель и насос должны быть заземлены в соответствии с ГОСТ 12.2.007.0-75 и ГОСТ 12.1.030-81 и отвечать требованиям безопасности технических условий на двигатель. Зажимы и заземляющие знаки должны соответствовать ГОСТ 21130-75. Технические требования к заземляющим устройствам должны соответствовать ГОСТ 12.1.030-81.
9. Для агрегата необходимо проверить значение сопротивления между заземляющим болтом и любой нетоковедущей частью, которая может оказаться под напряжением. Значение сопротивления не должно превышать 0,1 Ом.
10. Проверить действие задвижек трубопроводов и кранов приборов. Исходное положение задвижек и кранов перед пуском – закрытое.
11. При агрегатировании насоса и привода заказчиком насоса соблюдать требования настоящего руководства. Ответственность за гарантии и качество агрегата в данном случае несет заказчик.
12. Подготовить электродвигатель к пуску согласно инструкции по его обслуживанию и эксплуатации.

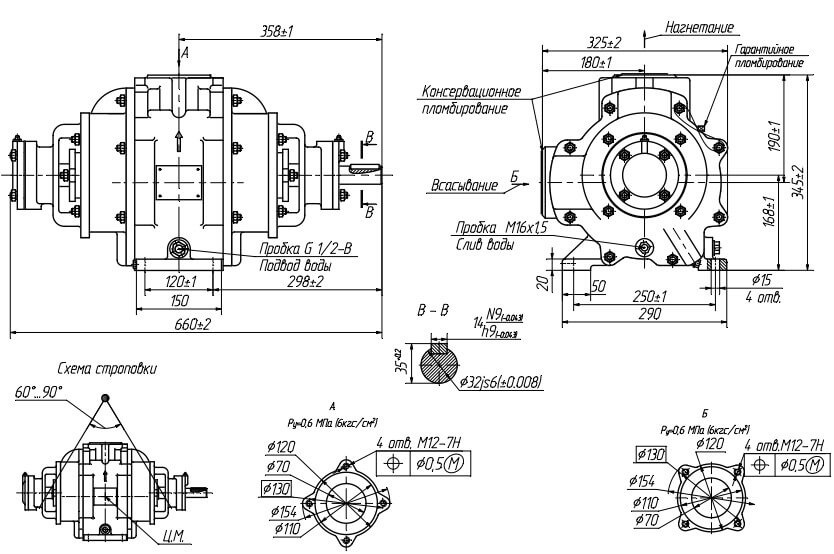

Габаритный чертеж насоса ВВН 1-3

razmery nasosa

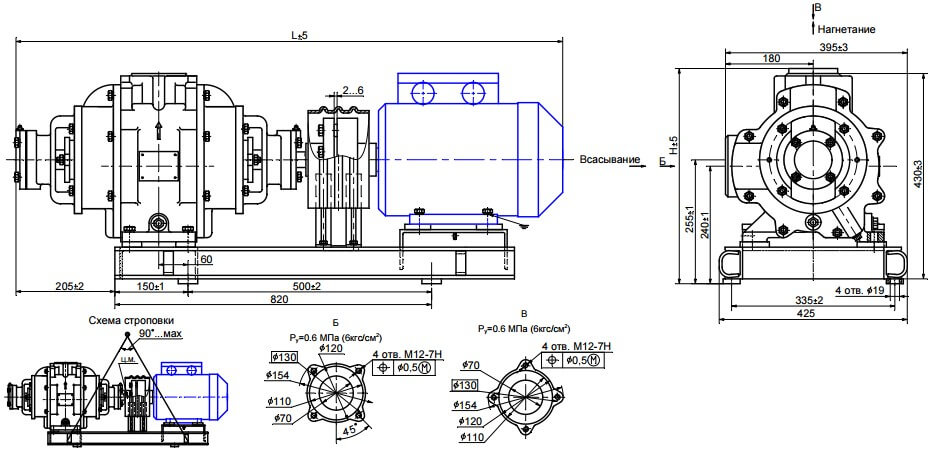

Габаритный чертеж агрегата ВВН 1-3

razmery nasosa

Типоразмер двигателя Мощность Напряжение Частота вращения с-1 (об/мин L*, мм. Н*, мм. Масса, кг.
А132S4 7,5 кВт 380 (220)В 25 (1500) 1170 450
АИР132S4 1130 430 205
АИРМХ132S4 450 220
* размеры уточняются по двигателю.

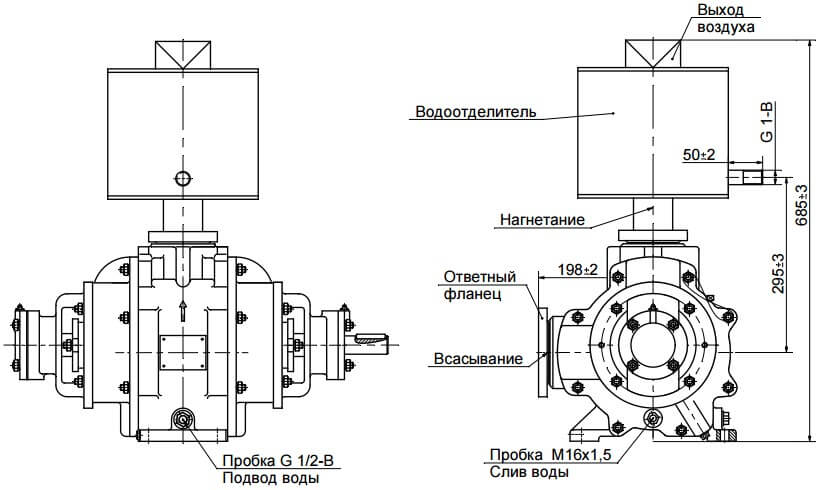

Монтажный чертеж электронасоса ВВН 1-3

razmery nasosa

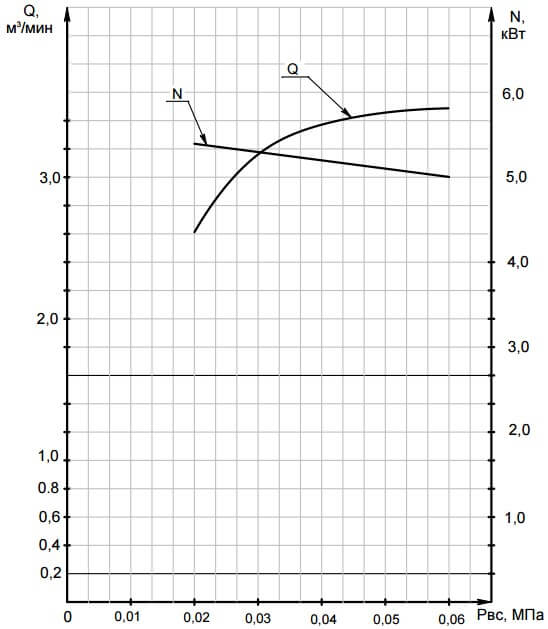

Характеристика электронасоса ВВН 1-3

razmery nasosa
