Описание
Эксплуатационные требования
Предназначены для перекачки воды и других нейтральных химически жидких сред
- с кинематической вязкостью не выше 36 сСт(36*10-6 м²/с)
- с плотностью не выше 1200 кг/м³
- с содержанием твёрдых включений (размером не более 0,05 мм) не выше 0,01%
- с температурой от -15°С до +105°С
- негорючих и не легковоспламеняющихся.
Устройство и принцип работы

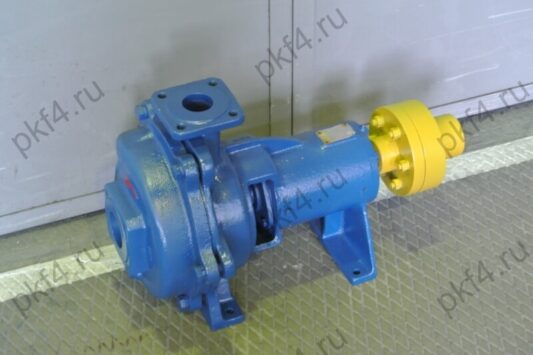

Конструкция
Состоят из двух ступеней
- Первая ступень – центробежная. Смещение колеса по оси исключается способом крепления
- Ступень вторая – вихревая. Расположение вихревого колеса со вставками – плавающее. Оно выполнено из стали 20Х13Л. Камеры во вставке с перемычками разгружают ротор от радиальных напряжений, а также уменьшают обратную протечку жидкости.
Торцевое уплотнение на валу предупреждает протечки жидкости из камер наружу. Вал установлен на подшипниках, находящихся в расточках на корпусе. Подшипники смазываются маслёнками, встроенными в защитные крышки.
Вся проточная часть изготовлена из чугуна высокого качества. В зависимости от условий использования, они оснащаются обычными или взрывозащищёнными электродвигателями. Привод – через центробежно-втулочно-пальцевую муфту. Монтаж всего агрегата, состоящего из насоса ЦВК и двигателя, выполняется на раме или фундаментной плите.
Принцип действия
Принцип действия
Сочетает в себе достоинства центробежных и вихревых конструкций. Вода по осевому подводу поступает в центробежную камеру. Рабочее колесо ступени своими лопастями сообщает жидкости вращательное движение, и она под действием центробежной силы прижимается к периферии камеры. В результате здесь давление будет повышено.
По каналу в крышке вода перетекает в вихревую камеру, а в приосевую область пониженного давления будет поступать извне. Процесс происходит непрерывно и без пульсаций.
Функция первой ступени состоит в создании входного потока для второй с достаточным начальным напором (5-7 м) для исключения возможности возникновения там кавитации в жидкости. Благодаря этому второй ротор вращается быстрее, чем у обычных вихревых устройств, и создаёт в выходном потоке жидкости высокое давление.
Характеристики
Технические характеристики
|
Марка
|
Подача,
м³/час
|
Напор, м
|
Частота вращения, об/мин
|
Потребляемая мощность, кВт
|
Допускаемый кавитационный запас, м
|
|---|
|
ЦВК 4/115
|
14.4
|
115.00
|
2950
|
18.00
|
2.60
|
|
ЦВК 5/125
|
18
|
125.00
|
2950
|
21.00
|
2.80
|
|
ЦВК 6.3/160
|
22.7
|
160.00
|
2950
|
29.00
|
3.00
|
Давление на входе в насос, мПа (кгс/см²) не более: 0,25 (2,5)
