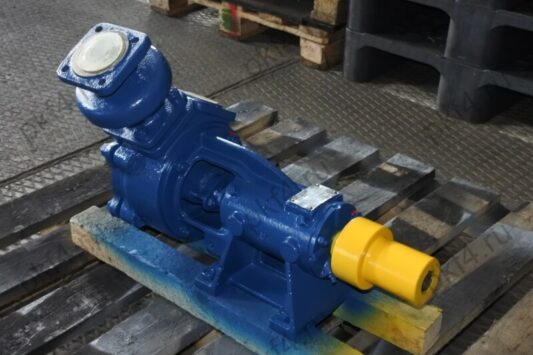

Вихревой насос ВК 1-16А

5 5 1 Product
Цена по запросу

+

В комплект поставки насоса входят

  1. соединительная муфта;
  2. кожух защитный (ограждение)*;
  3. рама* (плита*);
  4. комплект быстроизнашивающихся деталей*;
  5. комплект монтажных частей*;
  6. контрольно-измерительные приборы*;
  7. руководство по эксплуатации совмещенное с паспортом;
  8. обоснование безопасности**;

В комплект поставки агрегата входят

  1. насос;
  2. кожух защитный (ограждение);
  3. электродвигатель;
  4. рама (плита);
  5. эксплуатационная документация на электродвигатель.
Примечания:
  1. По заказу потребителя агрегат может комплектоваться преобразователем частоты переменного тока на соответствующую мощность приводного электродвигателя.
  2. Возможна комплектация агрегата другими сертифицированными электродвигателями соответствующих параметров.
  3. Необходимое напряжение электродвигателя должно быть указано в договоре.
*Поставка производится по договору за отдельную плату.
** Поставка производится по требованию заказчика.

Предназначение

Насосы ВК 1/16А предназначены для перекачивания воды и других жидкостей, имеющих сходные с водой свойства по вязкости – до 36·10-6 м² /с (36 сСт) и химической активности, с содержанием твердых включений по массе 0,01%, не более, и размером не более 0,05мм, в которых материалы проточной части не допускают линейную скорость сплошной коррозии более 0,1 мм/год.

Расшифровка обозначения

где ВК 1/16А – марка насоса (агрегата):
  1. ВК – тип насоса (вихревой консольный);
  2. 1 – подача, л.с (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса);
  3. 16 – напор, м (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса);
  4. А – условное обозначение материала (чугунное).

Характеристики

Типоразмер насоса (агрегата) Подача Напор Давление на входе в насос Параметры энергопитания. Частота вращения Максимальная потребляемая мощность насоса
Род тока Напряжение Частота тока
ВК 1/16А 1 (3,4)
л/с (м
3/ч)
16 м 0,25 (2,5)
МПа (кгс/см2)
Переменный 220, 380 или 660 В 50 или 60 Гц 1450 об/мин 1,2 кВт

Описание

Насосы изготавливаются с сальниковым уплотнением вала и не допускают перекачивания горючих, вредных и легковоспламеняющихся жидкостей.
Насосы вихревые типа ВК и агрегаты электронасосные на их основе, изготавливаются для нужд народного хозяйства.
Насосы вихревые типа ВК и агрегаты электронасосные на их основе могут использоваться для установки на судах морского флота с неограниченным районом плавания с классом Российского морского регистра судоходства (РМРС) и на судах внутреннего и смешанного (река-море) плавания с классом Российского речного регистра (РРР). Агрегаты могут устанавливаться в машинных и котельных отделениях судов, имеющих знак автоматизации А1 и А2 в символе класса РМРС. Насосы относятся к изделиям вида 1 (восстанавливаемые) по ГОСТ 27.003-90 и выпускаются в климатическом исполнении У3.1, У2 и ОМ2 по ГОСТ 15150-69.
Насосы и агрегаты разработаны с учетом требований безопасности, определяемых ГОСТ Р 52743-2007. Насосы (агрегаты) с сальниковым уплотнением не предназначены для эксплуатации во взрыво и пожароопасных производствах.
Температура перекачиваемой жидкости для насосов (агрегатов): исполнения А – от 258 до 358 К (от минус 15 до +85°С).

Монтаж

1. Установить фундаментные болты в колодцы фундамента и залить колодцы быстросхватывающимся цементным раствором.
2. После затвердения цементного раствора выставить агрегат по уровню с помощью прокладок горизонтально и произвести окончательную затяжку фундаментных болтов.
3. Установить (агрегат) на подготовленный фундамент.
4. Присоединить подводящий и отводящий трубопроводы и трубопровод перепуска (байпас), соединяющий отводящий трубопровод с заборной емкостью (с зумпфом). Допустимая не параллельность фланцев не должна быть более 0,15 мм. на длине 100 мм.
ЗАПРЕЩАЕТСЯ ИСПРАВЛЯТЬ ПЕРЕКОС ФЛАНЦЕВ ПОДТЯЖКОЙ БОЛТОВ ИЛИ ПОСТАВКОЙ КОСЫХ ПРОКЛАДОК.
5. Провести центрование валов насоса и двигателя, регулируя положение двигателя.
6. Проверку соосности валов можно осуществить при помощи индикатора, закрепив его на полумуфте электродвигателя; подвижный наконечник индикатора должен опираться на полумуфту насоса. При проворачивании валов показания индикатора не должны превышать 0,2 мм. Проверить действие задвижек трубопроводов и кранов приборов. Исходное положение задвижек и кранов перед пуском – закрытое.
7. При агрегатировании насоса и привода заказчиком насоса, соблюдать требования п. 5, 6.
ОТВЕТСТВЕННОСТЬ ЗА ГАРАНТИИ И КАЧЕСТВО АГРЕГАТА В ДАННОМ СЛУЧАЕ НЕСЕТ ЗАКАЗЧИК.

Размеры насоса

razmery nasosa

Размеры в мм
Типоразмер насоса L L1 B B1 H H1 A D0 D D1 d d1 h l Масса, кг.
ВК 1/16А 413 95 185 78 250 108 122 25 60 75 М10 25 28 50 26,2

Габаритный чертеж агрегатов ВК 1/16А

razmery nasosa

Размеры в мм
Типоразмер двигателя Мощность двигателя Частота вращения с-1 Вид основания L L1 L2 L3* L4 B B1 B2 H H1 H2 A A1 A2 D D1 D2 d

А80В4

5А80МВ4

АИР80В4

АДМ80В4

5А80МВ4-ОМ2 АИР80В4-ОМ2

1,5 кВт

24 (1450) (об/мин)

Рама 755 525 109 355 248 315 220 78 333 203 108 336 240 190 75 60 25 М10-7Н
Плита 545 117 367 292 315 185 240
Плита штамп. 510 102 349 332 310 180 285

Типоразмер агрегата Типоразмер двигателя Масса кг., для исполнений
На раме На плите На плите штампов

ВК 1/16А

А80В4 59 57 56
5А80МВ4 58 56 55
АИР80В4 57 55 54
АДМ80В4 58 56 55
5А80МВ4-ОМ2 58 56 55
АИР80В4-ОМ2 57 55 54

Характеристики насоса (агрегата)

razmery nasosa

  1. Частота вращения – 24с-1 (1450 об/мин)
  2. Жидкость – вода
  3. Плотность – 1000 кг/м³
