Электрокалориферные агрегаты СФОЦ – установки для подачи нагретого воздуха в системы воздушного отопления зданий и производственных помещений.
Устройство
Это моноблочные конструкции со следующими основными элементами:
- Вентилятором ВЦ4-75 с электродвигателем – радиальный, низкого давления;
- Электрокалорифером ЭКО на трубчатых электрических нагревателях (ТЭН);
- Гибким диффузором, соединяющим нагревательный блок с вентилятором. Наличие диффузора предотвращает передачу вибраций вентилятора на калорифер.
- Опорной рамой – несущей конструкции, сваренной из профилированной стали. В её основании имеются монтажные отверстия, через которые электрокалориферные агрегаты СФОЦ крепятся анкерными болтами к прочному бетонному или железобетонному основанию. Чтобы устройства не оказывали вредного вибрационного действия на фундамент или перекрытие, раму следует крепить через виброгасящие прокладки.
На передней панели устанавливается ветровое реле, служащее для выключения электрокалориферных агрегатов СФОЦ при внезапном отключении его вентилятора и предотвращения перегрева ТЭНов с последующим выходом из строя.
Принцип работы
Радиальный вентилятор создает воздушный поток через нагревательную систему, состоящую из ТЭНов и алюминиевых рёбер. Могут иметь от одного до 4 рядов трубчатых нагревателей. Подключение каждого ТЭНа к питанию независимое, а весь комплект соединен по схеме «звезда». Поэтому электрокалориферные агрегаты СФОЦ имеют несколько ступеней выходной мощности.
Условия эксплуатации
Осуществляют забор воздуха с улицы. Его пылесодержание не должно превышать 1 мг/куб. м. Допустимо кратковременное увеличение этого показателя до 10.
Климатические условия, в которых могут использоваться – умеренные (У), холодные (Х) и умеренно холодные (УХЛ).
Диапазон температур забираемого воздуха – от -10°С до +40°С.
Следует размещать в специально отведённом для установки помещении или пристройке. Выход на улицу должен быть отдельным.
Технические данные
Приведены характеристики электрокалориферных агрегатов СФОЦ шести модификаций, от СФОЦ-16 до СФОЦ-90. Число в кодировке обозначает величину мощности электрокалорифера (установленной) в киловаттах.
- Потребляемая мощность двигателя, кВт – 0,18 до 2,2;
- Скорость вращения электродвигателя, об/мин – 1500;
- Номер вентилятора ВЦ4-75 – от 2,5 до 5;
- Подогрев воздуха в калорифере, ºС – от 30 до 52;
- Максимальная температура воздуха выходного, ºС – 100;
- Максимальная производительность, м³/ч – от 1250 до 6000;
- Габаритные размеры (Длина×Ширина×Высота), мм – от 1000×580×745 до 1270×965×920;
- Масса, кг – от 60 до 160.

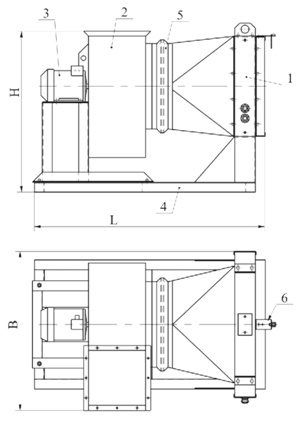

Характеристики
- Электрокалорифер
- Вентилятор
- Электродвигатель
- Рама
- Вставка гибкая
- Реле ветровое
|
Технические характеристики
|
СФОЦ-16
|
СФОЦ-25
|
СФОЦ-30
|
СФОЦ-40
|
СФОЦ-60
|
СФОЦ-90
|
|---|
|
Установленная мощность электрокалорифера, кВт
|
16
|
25
|
30
|
40
|
60
|
60
|
90
|
|
Двигатель вентилятора,
кВт
об/мин
|
0,18
1500
|
0,37
1500
|
0,55
1500
|
1,1
1500
|
2,2
1500
|
2,2
1500
|
2,2
1500
|
|
Вентилятор ВЦ4-75, №
|
2,5
|
3,15
|
3,15
|
4
|
4
|
5
|
5
|
| Перепад температур входящего и выходящего воздуха, t ºС, не более |
30
|
30
|
30
|
35
|
52
|
45
|
52
|
|
Максимальная температура воздуха на выходе, t ºС
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
|
Максимальная производительность, м³/ч
|
1250
|
1500
|
2000
|
3000
|
4000
|
6000
|
6000
|
|
Габаритные размеры, мм:
длина, L
высота, Н
ширина, В
|
1020
745
580
|
1070
745
685
|
1070
745
685
|
1170
800
820
|
1170
800
885
|
1270
920
975
|
1270
920
965
|
|
Масса, кг
|
60
|
71
|
75
|
100
|
110
|
137
|
160
|
