Отопительный агрегат СТД-300

Отопительный агрегат СТД-300
Цена по запросу

+

Для того чтобы получить технико-коммерческое предложение с указанием цены, наличия и срока поставки заполните опросный лист (все поля которые Вам известны) и наш специалист подберёт отопительный агрегат и вышлет ТКП. Не забудьте отправить вашу заявку указав e-mail и телефон.

Отопительные агрегаты СТД-300 – установки воздухонагревательные, предназначенные для обогрева помещений хозяйственного и промышленного назначения.

Устройство

Устройства моноблочной конструкции из трубного контура теплообмена и осевого вентилятора. Калорифер может быть паровым (КП) или водяным (КСк). Вентилятор, расположенный за теплообменником, генерирует сильный воздушный поток, нагревающийся при продувке его через элементы теплового обмена.

Имеют два исполнения, левое и правое. Они распознаются по относительному расположению вентилятора и патрубков теплообменного контура.

Устанавливаются на фундаменте или перекрытии здания на сварной раме, на которой они смонтированы.

Теплообменник устройства имеет конструкцию трубчатого «змеевика», и алюминиевых пластинам, расположенных в шахматном порядке. Такое решение повышает теплоотдачу воздушному потоку.

Принцип действия

Отопительные устройства подключаются к системе отопления через свои патрубки. Пар или вода, проходя по трубкам контура, оребрённых алюминием и алюминиевым пластинам, нагревает их. Вентиляторы прогоняют через них атмосферный воздух и нагнетают его нагретым в помещение. Для безопасности защищены металлической сеткой с тыльной стороны.

Технические характеристики

Параметры исполнения 02 приведены в скобках:

  • Паровые: максимальная температура пара – +190°С;
  • Водяные: максимальная температура перегретой воды – +150°С.
  • Максимально допустимое давление для обеих систем – 1,2 МПа (или 12 атмосфер);
  • Производительность по воздуху, м³/час – 16 000 (24 600);
  • Теплопроизводительность, кВт – 349 (584);
  • Мощность установочная электродвигателя, кВт – 0,75 (3,0);
  • Синхронная частота вращения вала двигателя, об/мин. – 1 000 (1500);
  • Вес, кг – 285 (450);
  • Габаритные размеры (Д×Ш×В), мм – 920×1020×1720 (1110×1020×1720).

Условия эксплуатации

Отопительные агрегаты СТД-300 рассчитаны на использование:

  • в умеренном климате (У);
  • по третьей категории размещения;
  • при запыленности воздуха до 0,5 мг/куб. м;
  • при отсутствии в воздухе компонентов с липкими свойствами и волокон;
  • с агрессивностью воздушной среды в пределах, допускаемых по ГОСТу 12.1.005-88;
  • при температуре воздуха: минимальной на входе – +16°С, максимальной на выходе – +60°С.

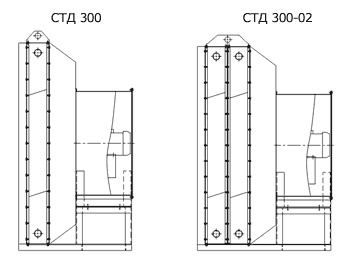

Характеристики

Отопительный агрегат СТД-300



Наименование показателя

СТД 300

СТД 300-02

Производительность по воздуху, м³

16000

24600

Производительность по теплу, кВт

349

584

Теплоноситель

вода/пар

вода/пар

Температура теплоносителя, 0С, на входе, не более

150

150

Мощность установочная эл. двигателя, кВт

0,75

3

Синхронная частота вращения, об/мин.

1000

1500

Частота тока, Гц

50

50

Масса, кг

285

450

Высота, мм

1720

1720

Ширина, мм

1020

1020

Длина, мм

920

1100
