Воздухонагревательная установка ВУ

Воздухонагревательная установка ВУ
Цена по запросу

+

Для того чтобы получить технико-коммерческое предложение с указанием цены, наличия и срока поставки заполните опросный лист (все поля которые Вам известны) и наш специалист подберёт установку ВУ и вышлет ТКП. Не забудьте отправить вашу заявку указав e-mail и телефон.

Воздухонагревательная установка ВУ – стационарный комплекс моноблочного исполнения для воздуховодов отопительных и вентиляционных систем.

Назначение

Предназначена для обеспечения систем воздушного отопления потоком горячего воздуха в зданиях, сооружениях и помещениях любого типа и для создания тепловых воздушных завес при входе в магазины, офисы и другие объекты общегражданского назначения.

Конструкция

Устройство состоит из:

  • Центробежного вентилятора типа ВЦ14-46 №3,15;
  • Водяного калорифера;
  • Раструба-диффузора с гибкой вставкой, который соединяет вентилятор с калорифером. Благодаря гибкому элементу, калорифер защищён от вибрационного воздействия вентилятора, поэтому установка имеет повышенный рабочий ресурс.
  • Сварной рамы из стального профиля, служащей опорной конструкцией. Прибор монтируется на прочное, бетонное или железобетонное, основание. Крепление рамы производится на виброгасящих прокладках анкерными болтами.

Рабочее колесо вентилятора находится в металлическом корпусе спиральной формы. Входной и выходной потоки воздуха движутся во взаимно перпендикулярном направлении.

Калорифер воздухонагревательной установки ВУ – типа КСк с замкнутым трубчатым контуром из стали. Эффективность теплоотдачи калорифера повышена за счёт алюминиевого оребрения, накатанного на трубки.

Подключается к теплосети посредством патрубков на боковом торце.

Может комплектоваться шкафом управления для регулировки работы вентилятора.

Условия эксплуатации

В качестве теплоносителя использует воду, горячую или перегретую:

  • с температурой не более +190°С;
  • с давлением не более 12 атмосфер (1,2 МПа).

Требования к воздуху:

  • без волокнистого, липкого, абразивного и, взрывоопасного содержимого;
  • с запылённостью не более 0,5 мг/кубометр.

Рассчитана на использование:

  • в умеренном, холодном и умеренно холодным климатом;
  • с 4-ой категорией размещения.

Устройство должно размещаться либо в отдельном здании, либо в пристройке, имеющей свой выход на улицу.

Технические данные

В номенклатурном ряду имеет 6 модификаций: 40, 50, 55, 65, 70 и 90.

  • Производительность по воздуху, м³/ч – от 3000 до 5000;
  • Производительность по теплу, кВт - от 40,61 до 85,7;
  • Тип калорифера – КСк3 и КСк4 исполнений 6,7 и 8;
  • Установочная мощность двигателя, кВт – от 1,5 до 2,2;
  • Скорость вращения рабочего колеса, об/мин – 1500;
  • Площадь теплообмена, м² – от 13,3 до 25,5;
  • Масса, кг – от 140 до 162;
  • Длина, мм – 1060;
  • Высота, мм – 773;
  • Высота, калорифера, мм – 430;
  • Ширина, воздухонагревательной установки ВУ и калорифера, мм – от 650 до 900;
  • Условный проход патрубков, мм – 32.

Характеристики

Воздухонагревательная установка ВУ

Наименование показателя

ВУ-40

ВУ-50

ВУ-55

ВУ-65

ВУ-70

ВУ-90

Производительность по воздуху, м³/ч

3000

3000

3000

3000

5000

5000

Производительность по теплу, кВт

40,61

49,5

53,2

66,0

68,8

85,7

Тип калорифера

КСк3-6

КСк4-6

КСк3-7

КСк4-7

КСк3-8

КСк4-8

Мощность двигателя установочная, кВт

1,5

1,5

1,5

1,5

2,2

2,2

Частота вращения рабочего колеса, об/мин

1500

1500

1500

1500

1500

1500

Площадь теплообмена, м²

13,3

17,4

16,3

21,5

19,4

25,5

Масса, кг

140

147

145

155

152

162

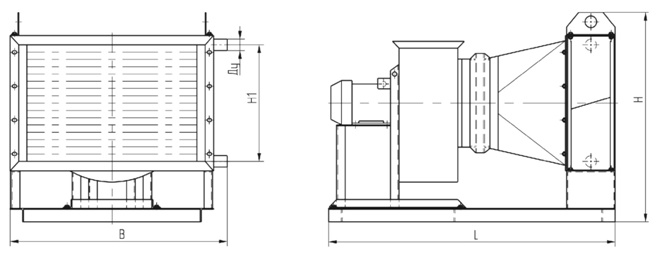

Длина, L, мм

1060

1060

1060

1060

1060

1060

Высота, Н, мм

773

773

773

773

773

773

Размер, Н1, мм

430

430

430

430

430

430

Ширина, В, мм

650

650

775

775

900

900

Условный проход, патрубков, Ду, мм

32

32

32

32

32

32
