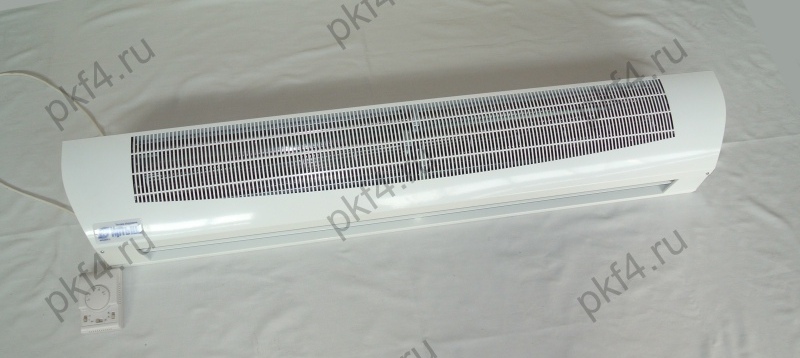

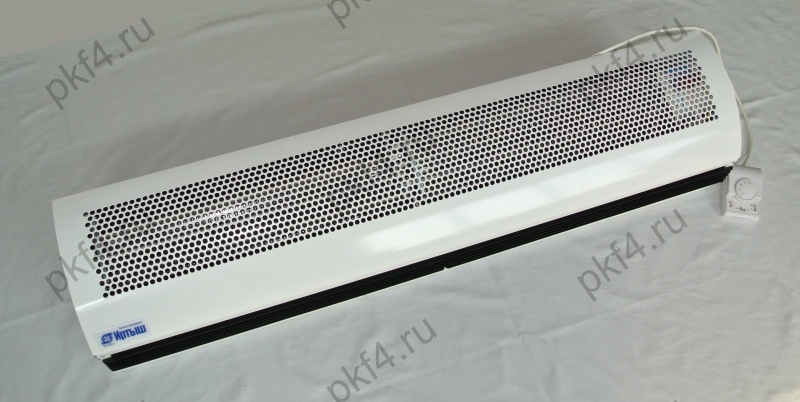

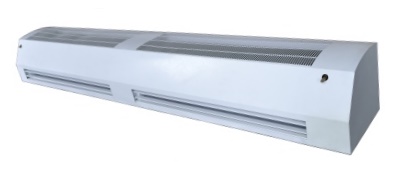

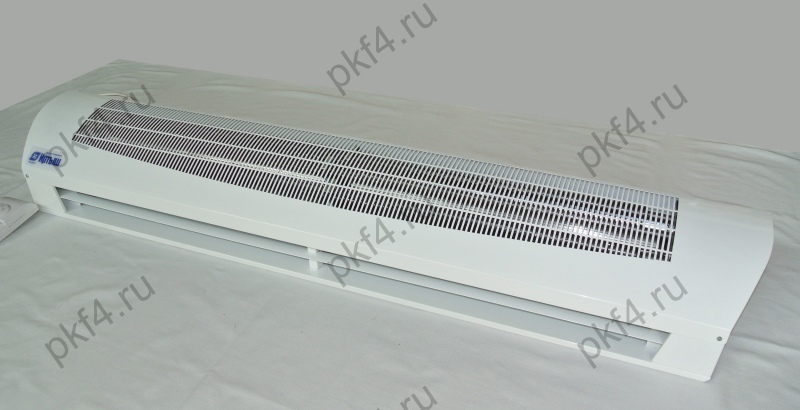

Тепловые завесы ТЗВ серии «Иртыш» – воздухонагреватели, назначение которых состоит в создании тёплого воздушного потока в плоскости проёмов, дверного или оконного.
Конструкция
Воздушный барьер, который они вырабатывают, эффективно препятствует проникновению в помещение извне:
- горячего или холодного воздуха;
- пыли и насекомых;
- вредных соединений, содержащихся во внешнем воздухе.
Создают также защиту от сквозняков.
Устройство
Состоят из:
- металлического корпуса;
- тангенциального вентилятора;
- нагревательных элементов с оребрением;
- автоматики управления температурой воздуха в помещении.
Управляются через пульт дистанционного управления. Пульт проводной.
Все приборы имеют режим создания воздушного потока без его нагрева. При перегреве выше 90°С тепловые завесы ТЗВ отключаются термоограничителем. Перезапуск производится автоматически.
Корпус защищён порошковым напылением, нанесённым при температуре 220°С. Высокая адгезия окраски обеспечивает ему длительный бескоррозионный срок службы. Стандартный цвет покрытия– белый (RAL 9016). Потребителю при оформлении заказа на изготовление продукта предоставляется возможность выбора желаемого цвета из каталога RAL.
Можно монтировать в двух, горизонтальном и вертикальном, положениях.

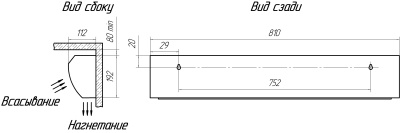

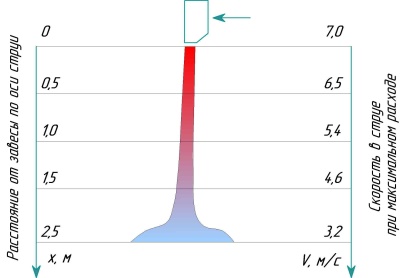

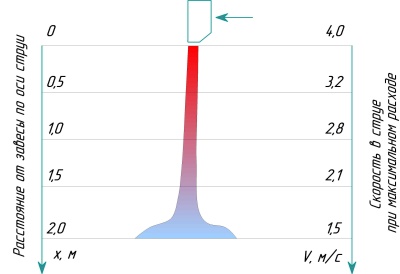

от 2 до 2,5 м

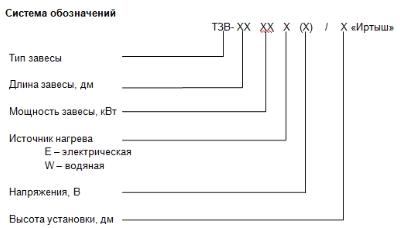

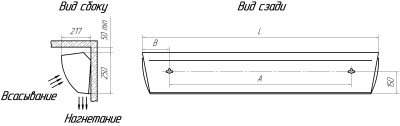

Система обозначений
ТЗ-803/20 «Иртыш»
ТЗ-804,5/22 «Иртыш», ТЗ-1000/25 «Иртыш», ТЗ-1400/25 «Иртыш»
|
Модель
|
Ступени мощности нагрева, кВт
|
Высота монтажа макс., м.
|
Напря-
жение, В-ф
|
Расход воздуха,
м³/ч
|
Скорость потока,
м/с
|
Подогрев воздуха,
0С
|
Габарит. размеры,
мм
|
Масса, кг
|
|---|
|
ТЗВ-803 Е (220)/20 «Иртыш»
|
1,5 / 3,0
|
2,0
|
220-I
|
460
|
4,0
|
18
|
800×195×115
|
6,5
|
|
ТЗВ-804,5Е (220)/22 «Иртыш»
|
4,5
|
2,2
|
220-I
|
780
|
6,0
|
16
|
800×230×215
|
10,0
|
|
ТЗВ-1006Е (380)/25 «Иртыш»
|
3,0 / 6,0
|
2,5
|
380-III
|
1100
|
7,0
|
17
|
1008×250×217
|
16,0
|
|
ТЗВ-1009Е (380)/25 «Иртыш»
|
4,5 / 9,0
|
2,5
|
380-III
|
1100
|
7,0
|
25
|
1008×250×217
|
16,0
|
|
ТЗВ-1406Е (380)/25 «Иртыш»
|
3,0 / 6,0
|
2,5
|
380-III
|
1600
|
7,0
|
12
|
1430×250×217
|
21,0
|
|
ТЗВ-1409Е (380)/25 «Иртыш»
|
4,5 / 9,0
|
2,5
|
380-III
|
1600
|
7,0
|
17
|
1430×250×217
|
21,0 |

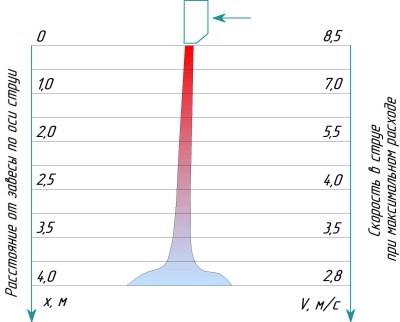

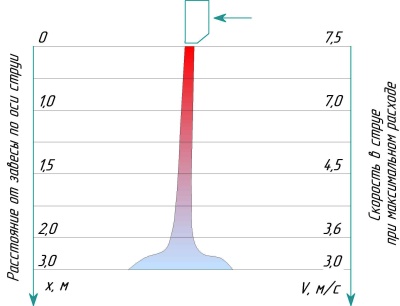

от 3 до 4 м

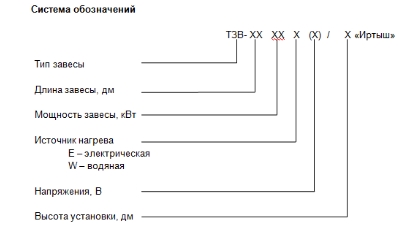

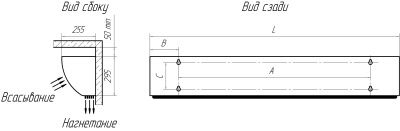

Система обозначений
ТЗ-1000/40 ТЗ-1400/40 ТЗ-1900/30 ТЗ-1900/40
Напряжение сети 380-III В-ф
|
Модель
|
Ступени мощности нагрева,
кВт
|
Высота монтажа макс., м.
|
Расход воздуха, м³/ч
|
Скорость потока,
м/с
|
Подогрев воздуха,
0С
|
Габарит.
размеры,
мм
|
Масса, кг
|
|---|
|
ТЗ-1006Е (380)/40 «Иртыш»
|
3,0 / 6,0
|
4,0
|
1400/1800
|
8,5
|
14 / 11
|
1008×295×255
|
18,0
|
|
ТЗ-1009Е (380)/40 «Иртыш»
|
4,5 / 9,0
|
4,0
|
1400/1800
|
8,5
|
20 / 16
|
1008×295×255
|
18,0
|
|
ТЗ-1406Е (380)/40 «Иртыш»
|
3,0 / 6,0
|
4,0
|
2000/2600
|
8,5
|
10 / 7
|
1430×295×255
|
23,0
|
|
ТЗ-1409Е (380)/40 «Иртыш»
|
4,5 / 9,0
|
4,0
|
2000/2600
|
8,5
|
14 / 11
|
1430×295×255
|
23,0
|
|
ТЗ-1912Е (380)/30 «Иртыш»
|
6,0 / 12,0
|
3,0
|
2700
|
7,5
|
14
|
1883×294×254
|
32,0
|
|
ТЗ-1918Е (380)/30 «Иртыш»
|
9,0 / 18,0
|
3,0
|
2700
|
7,5
|
20
|
1883×294×254
|
32,0
|
|
ТЗ-1924Е (380)/30 «Иртыш»
|
12,0 / 24,0
|
3,0
|
2700
|
7,5
|
27
|
1883х294х254
|
32,0
|
|
ТЗ-1912Е (380)/40 «Иртыш»
|
6,0 / 12,0
|
4,0
|
2800/3600
|
8,5
|
14/11
|
1883х294х254
|
32,0
|
|
ТЗ-1918Е (380)/40 «Иртыш»
|
9,0 / 18,0
|
4,0
|
2800/3600
|
8,5
|
20/16
|
1883×294×254
|
32,0
|
|
ТЗ-1924Е (380)/40 «Иртыш»
|
12,0 / 24,0
|
4,0
|
2800/3600
|
8,5
|
27/21
|
1883×294×254
|
32,0
|
С подогревом горячей водой
Это климатическое оборудование для создания поперечного воздушного теплового барьера в проёмах помещений, открытых для доступа внешнего воздуха, дверном или оконном.
Функции
Это оборудование, защищающее помещение от проникновения любых неблагоприятных факторов, которые может носить воздух извне:
- излишнюю стужу или жар;
- пыль, испарения, гарь, опасные газы и т. п.;
- вредных насекомых.
Не дают возникнуть сквознякам, которые могут быть причиной различных заболеваний, вроде простуды, невралгии, ОРЗ, ОРВИ и прочих обыденных, но надоедливых.
Преимущества
Полное отсутствие лишних затрат
В этих установках источником тепла выступает вода из системы центрального отопления. То есть никаких дополнительных расходов их владелец не несёт. Более эффективно и правильно используют тепловую энергию, которая так и так оплачивается по счёту ЖКХ.
Экономия электроэнергии
Воздушные тепловые завесы ТЗВ с подогревом горячей водой от отопительной сети выигрывают, по сравнению со специальными, отдельными, чисто водяными системами, в расходах на эксплуатацию, в высочайшей безопасности и надёжности. Уже на стартовом, установочном этапе, меют преимущество, поскольку не требуют монтажа дополнительных трубопроводов, насосов и фильтров.
Объекты использования
Обычно бывают большими и сверхмощными. Для создания барьеров в малых проёмов они невыгодны.
Поэтому тепловые завесы типа ТЗВ используются в зданиях и сооружениях промышленного и общебытового назначения. Например, в числе объектов, где могут быть применены, могут быть вокзалы, аэропорты, заводы, фабрики, депо, крупные гаражи, гипер- и супермаркеты, большие стадионы и др.
Конструкция
Конструктивно состоят из:
- тангенциального вентилятора;
- теплообменника из алюминиево-медного сплава с оребрёнными трубками;
- терморегулирующей автоматики;
- металлического корпуса, в котором размещены все компоненты.
Управляются дистанционно при помощи проводного пульта.
Корпуса надёжно защищены от коррозии порошковым напылением с высокой адгезией, наносимой при температуре 220°С. Стандартным является белый цвет (по каталогу RAL 9016). Тепловые завесы ТЗВ с подогревом горячей водой, изготавливаемые по заказу, могут быть, по желанию заказчика, окрашены в любой цвет из RAL.
Можно устанавливать в любом из двух, вертикальном и горизонтальном, положений.

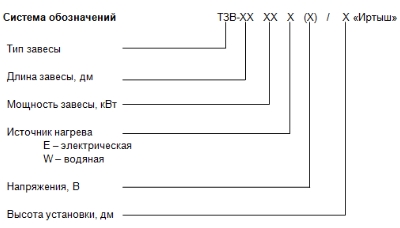

Система обозначений
Напряжение сети 220-I В-ф
|
Модель
|
Потребляемая
мощность, кВт
|
Высота монтажа макс., м.
|
Расход воздуха, м³/ч
|
Скорость потока,
м/с
|
Подогрев воздуха,
0С
|
Габаритн. размеры,
мм
|
Масса, кг
|
|---|
|
ТЗ-1000 W (220)/25 «Иртыш»
|
0,10
|
2,5
|
1200
|
7,0
|
14 / 11
|
1000× 285×260
|
26,0
|
|
ТЗ-2000 W (220)/25 «Иртыш»
|
0,20
|
2,5
|
2400
|
7,0
|
20 / 16
|
1970×285×260
|
48,0
|
|
ТЗ-1000 W (220)/35 «Иртыш»
|
0,15
|
2,5
|
1700
|
7,0
|
10 / 7
|
1040×395×320
|
28,0
|
|
ТЗ-1600 W (220)/35 «Иртыш»
|
0,20
|
3,5
|
2500
|
8,5
|
14 / 11
|
1570×395×320
|
40,0
|
|
ТЗ-2000 W (220)/35 «Иртыш»
|
0,30
|
3,5
|
3500
|
8,5
|
14
|
2010×395×320
|
52,0
|
