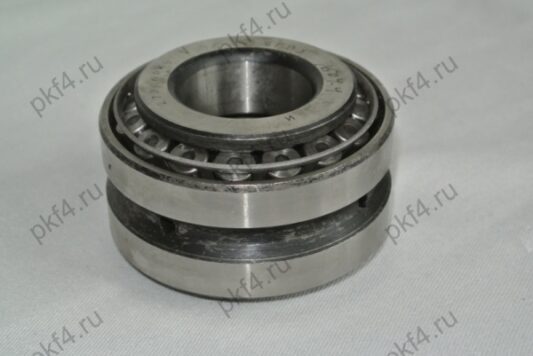

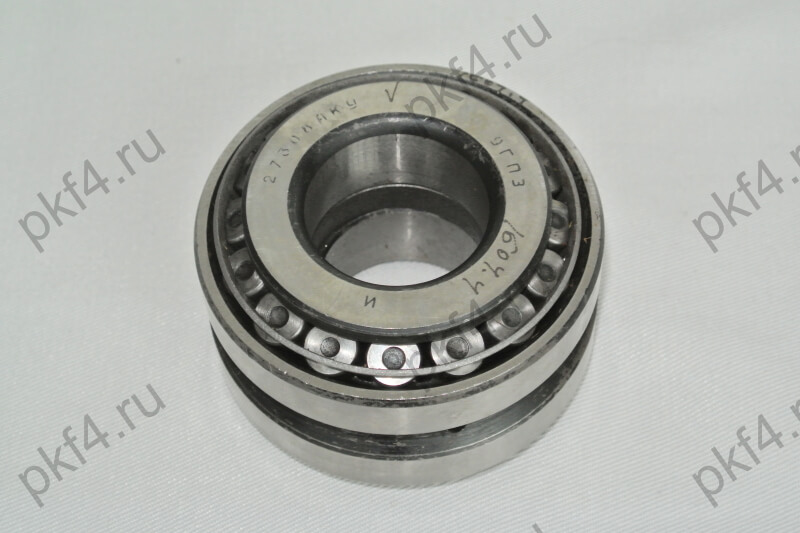

Роликовые подшипники
Роликовые подшипники применяются в приводах, редукторах, ступичных опорах, конвейерах, станках и тяжёлых машинах, где обычная шариковая схема не всегда выдерживает длительное давление. Роликовые элементы имеют большую площадь контакта с дорожками качения, поэтому подшипники такого типа лучше работают при значительных радиальных, осевых и комбинированных усилиях. Для покупателя важны не только марка и цена, но и точный диаметр, серия, ширина, зазор, материал сепаратора, допустимая скорость и условия смазки.
Промышленные роликовые подшипники выбирают по реальному режиму службы. Один роликовый вариант подходит для компактного редуктора, другой — для ступицы спецтехники, третий — для дробилки, вентилятора или прокатного стана. Если подшипники подобраны неправильно, появляются перегрев, вибрация, люфт, повреждение дорожек и быстрый износ посадочных мест. Поэтому в коммерческом подборе учитывают не только размеры от 10 до 500 мм, но и направление усилий, частоту вращения от 100 до 10000 об/мин, температуру от -30 до +120 °C и доступность обслуживания.
Роликовые подшипники особенно выгодны там, где нужна высокая несущая способность, стабильная геометрия вращения и ресурс при круглосуточной работе.
Конструкция роликового подшипника
Конструкция включает внутреннее кольцо, наружное кольцо, тела качения, сепаратор и рабочие дорожки. В качестве тел качения используются ролики: цилиндрические, конические, сферические, конусные или игольчатые. Благодаря такой геометрии роликовые подшипники воспринимают давление не точкой, а линией контакта. Это увеличивает допустимую грузоподъёмность и делает подшипники востребованными в промышленных механизмах с тяжёлыми валами, барабанами, шкивами и колёсными группами.
Внутренний диаметр должен точно соответствовать валу, а наружный диаметр — посадке в корпусе. Для серийных изделий внутренний размер часто находится в диапазоне от 5 до 200 мм, для крупной техники встречаются значения 300, 400, 500 мм и выше. Ширина может составлять от 8 до 300 мм. Чем больше роликовая рабочая зона и площадь контакта, тем выше способность воспринимать давление, но тем строже требования к соосности, смазке и чистоте посадочных поверхностей.
Элементы конструкции и рабочие параметры
| Элемент | Функция | Ориентировочные значения |
|---|---|---|
| Внутреннее кольцо | Садится на вал или ось | Диаметр от 5 до 500 мм и более |
| Наружное кольцо | Фиксируется в корпусе | Диаметр от 16 до 800 мм |
| Ролики | Передают усилие между кольцами | Форма: цилиндрическая, коническая, сферическая, игольчатая |
| Сепаратор | Разделяет тела качения | Сталь, латунь, полиамид |
| Дорожки | Обеспечивают вращение | Точность влияет на шум, нагрев и ресурс |
Роликовые исполнения могут быть открытыми, закрытыми, с защитными шайбами, с уплотнениями или без них. Для пыльной среды лучше выбирать защищённые подшипники либо корпусные решения с регулярной подачей смазки. Для высоких температур предпочтительны металлические сепараторы и специальные пластичные материалы. Однорядный формат проще и дешевле, двухрядный повышает жёсткость, а многорядные серии применяются в металлургии и тяжёлом машиностроении.
Принцип работы при вращении
Роликовые подшипники работают за счёт перекатывания роликов между кольцами. При вращении вала внутреннее кольцо передаёт движение телам качения, а наружное кольцо удерживает опору в корпусе. Сепаратор сохраняет расстояние между роликами, снижая трение, шум и риск перекоса. Роликовая схема уменьшает сопротивление по сравнению со скольжением, но требует чистой смазки и правильной посадки.
В рабочей зоне образуется тонкий смазочный слой. Он отделяет металл от металла, снижает температуру, уменьшает микрозадиры и продлевает срок службы. При недостатке смазки подшипники начинают греться, дорожки получают следы выкрашивания, а роликовые тела теряют нормальное качение. При избытке смазки возможно повышение сопротивления и нагрев на высоких скоростях, поэтому для каждого механизма важен свой регламент обслуживания.
Что происходит внутри опоры
- Вал передаёт движение внутреннему кольцу.
- Ролики входят в контакт с дорожками качения.
- Сепаратор удерживает равномерный шаг между телами качения.
- Наружное кольцо передаёт усилие на корпус.
- Смазка снижает трение, нагрев и износ.
При правильной установке роликовые подшипники работают плавно, без стука и перегрева. Конический вариант требует регулировки зазора или преднатяга, сферический допускает небольшую несоосность, цилиндрический хорошо переносит радиальное давление, а упорный рассчитан на осевое направление. Если тип выбран неверно, даже новые подшипники могут быстро выйти из строя.
Ресурс зависит не только от бренда, но и от совпадения конструкции с направлением усилий, скоростью, температурой и качеством монтажа.
Основные характеристики для заказа
Чтобы купить подходящие роликовые подшипники, нужно определить размеры и рабочие параметры. В заявке желательно указать маркировку, внутренний диаметр, наружный диаметр, ширину, тип нагрузки, скорость, температуру, наличие влаги, пыли и ударов. Для замены достаточно снять размеры старой детали штангенциркулем, но для ответственных механизмов лучше сверить данные с каталогом или паспортом машины.
Динамическая грузоподъёмность малых серий может начинаться от 5–15 кН, у крупных промышленных серий она достигает 300–800 кН и выше. Предельная скорость зависит от размера, сепаратора и смазки: малые подшипники могут работать на тысячах оборотов, крупные — на сотнях. Радиальный тип подбирают по поперечному усилию, упорный — по осевому, конический — по суммарному воздействию. Для ступицы, редуктора и приводного барабана расчёт будет разным.
Таблица подбора по параметрам
| Параметр | Диапазон | Практическое значение |
|---|---|---|
| Внутренний диаметр | 5–500 мм | Совместимость с валом |
| Наружный диаметр | 16–800 мм | Посадка в корпусе |
| Ширина | 8–300 мм | Жёсткость и несущая способность |
| Температура | -30…+120 °C | Выбор смазки и сепаратора |
| Скорость | 100–10000 об/мин | Нагрев и ресурс |
| Грузоподъёмность | 5–800 кН | Запас по рабочему режиму |
Для тяжёлых условий выбирают увеличенный внутренний зазор, усиленный сепаратор и смазку с нужной вязкостью. Для точных приводов важны биение, класс точности и качество дорожек. Для вибрации и перекоса лучше рассматривать сферический роликовый тип. Для компактного места подходит игольчатый формат, а для комбинированной нагрузки — конический или конусный вариант. Роликовая группа должна соответствовать не только размеру, но и реальному режиму эксплуатации.
Какие данные нужны поставщику
- маркировка или фотография старой детали;
- внутренний и наружный диаметр;
- ширина и серия исполнения;
- тип: радиальный, упорный, конический, цилиндрический, сферический, игольчатый;
- режим работы: сменный, круглосуточный, ударный, высокоскоростной;
- среда: сухая, влажная, пыльная, горячая, загрязнённая;
- необходимость аналога, срочной поставки или складского резерва.
Виды и типы подшипников качения
Роликовые подшипники входят в группу подшипников качения и делятся по форме тел качения. Цилиндрический тип применяют при высокой радиальной нагрузке. Конический тип воспринимает радиальное и осевое усилие одновременно. Сферический тип нужен при перекосе и вибрации. Игольчатый тип удобен при малой монтажной высоте. Упорный тип работает вдоль оси и не заменяет обычную радиальную опору.
Однорядный подшипник используют в стандартных механизмах, где достаточно одной дорожки качения. Двухрядные и многорядные подшипники ставят в более тяжёлые места: прокатные валки, мощные редукторы, карьерные машины, дробилки, прессовое оборудование. Чем сложнее роликовая конструкция, тем выше требования к монтажу, контролю зазора и чистоте смазки.
Сравнение распространённых типов
| Исполнение | Основная работа | Где используется | Преимущество |
|---|---|---|---|
| Цилиндрический | Радиальное давление | Редукторы, моторы, станки | Высокая грузоподъёмность |
| Конический | Комбинированное усилие | Ступица, мост, коробка передач | Работа с осевой составляющей |
| Сферический | Радиальное давление и перекос | Дробилки, грохоты, конвейеры | Самоустановка при несоосности |
| Игольчатый | Радиальное давление при малом размере | КПП, шарниры, направляющие | Компактность по наружному диаметру |
| Упорный | Осевое давление | Поворотные узлы, прессы, вертикальные валы | Восприятие силы вдоль оси |
При замене важно не путать похожие позиции. Конусный элемент может иметь близкий наружный размер, но другой угол дорожки. Радиальный цилиндрический вариант не рассчитан на значительное осевое усилие. Сферический тип допускает перекос, однако занимает больше места. Поэтому роликовые подшипники должны подбираться по каталожной серии, а не только по внешнему виду.
Сферы применения в промышленности
Роликовые подшипники востребованы в металлургии, горнодобывающей отрасли, энергетике, машиностроении, транспорте, сельском хозяйстве, химическом производстве и складской логистике. Роликовые опоры ставят в редукторы, приводные барабаны, насосы, вентиляторы, дробилки, конвейеры, валковые группы, ступицы, поворотные механизмы и подъёмное оборудование. В таких местах подшипники должны выдерживать длительное вращение, загрязнение, вибрацию и значительные усилия.
В металлургии применяются многорядные цилиндрические серии для валков и прокатных клетей. В карьерах часто используют сферический тип для грохотов и дробилок. В транспорте конический и конусный формат ставят в ступицах, мостах и колёсных группах. В станках и редукторах встречаются радиальные цилиндрические решения. В компактных механизмах применяют игольчатый вариант, когда место по наружному диаметру ограничено.
Отрасли и примеры узлов
- металлургия: валки, прокатные линии, тяжёлые редукторы;
- добыча: дробилки, грохоты, питатели, ленточные конвейеры;
- энергетика: вентиляторы, насосные агрегаты, вспомогательные приводы;
- машиностроение: станки, шпиндели, коробки передач, опоры валов;
- спецтехника: ступица, мост, ось, колёсный модуль;
- склады: роликовые линии, подъёмники, приводные барабаны.
Для коммерческого заказа важно получить не просто позицию со склада, а решение под конкретный режим. Надёжные роликовые подшипники снижают риск аварийной остановки, защищают вал и корпус, помогают продлить срок службы редуктора, ступицы или производственной линии. Если машина работает без остановок, стоит заранее сформировать резерв по самым критичным размерам.
Самая дорогая ошибка при покупке — выбрать изделие только по цене, не проверив диаметр, серию, тип нагрузки, зазор и условия работы.
Практический подбор и покупка
Покупать роликовые подшипники удобнее после проверки трёх групп данных: размеры, рабочая среда и назначение механизма. Если нужен аналог, поставщик должен сверить не только внутренний и наружный диаметр, но и ширину, серию, исполнение, зазор, сепаратор и допустимую скорость. Для ответственных узлов желательно указывать, где стоит деталь: редуктор, ступица, вентилятор, насос, конвейер, пресс, валковая линия или коробка передач.
Качественные подшипники должны иметь читаемую маркировку, ровные кольца, защитную упаковку, отсутствие коррозии и следов ударов. При поставке партии полезно проверить соответствие по количеству, серии, размерам и документам. Для промышленных клиентов особенно важны сроки: наличие ходовых роликовых серий на складе уменьшает простой и позволяет быстрее вернуть линию в работу.
Короткий алгоритм выбора
- Определить маркировку или снять размеры старой детали.
- Проверить внутренний диаметр, наружный диаметр и ширину.
- Уточнить тип: цилиндрический, конический, сферический, игольчатый или упорный.
- Сопоставить нагрузку, скорость, температуру и загрязнение.
- Выбрать сепаратор, зазор, уплотнение и смазку.
- Заказать оригинал, промышленный аналог или усиленную серию.
Такой подход помогает купить роликовые подшипники без лишних замен и повторных простоев. Когда роликовые элементы, кольца, посадочный диаметр и условия смазки совпадают с задачей, подшипники работают дольше, а механизм сохраняет точность вращения даже при высокой нагрузке. Роликовая серия, правильно выбранная под конкретный узел, снижает риск аварийного ремонта и делает обслуживание предсказуемым.
