Предназначен для сложных устройств, которые требуют уменьшения скорости вращения, задаваемой двигателем, и увеличения крутящего момента. Он может использоваться как отдельно, так и вместе с электродвигателем, который устанавливается на входной вал (серия МЧ). Находит применение в различных областях, включая машиностроение, обрабатывающую и легкую промышленность, а также строительство и коммунальное хозяйство. Благодаря этому обеспечивается надежность и плавность движения пассажирских и грузовых лифтов, эскалаторов и подъемных кабин для обслуживающего персонала высотных зданий.
Условное обозначение
Ч 100-48-51, где:
Ч - тип редуктора;
100 - межосевое расстояние, мм;
48 - номинальное передаточное число;
51 - вариант исполнения сборки.

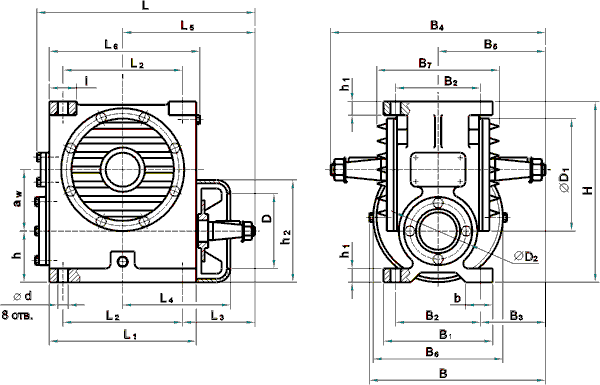

Характеристики
| aw |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
l |
D |
B |
H |
| 100 |
373 |
240 |
200 |
125 |
177 |
225 |
257 |
40 |
19 |
45 |
312 |
| H1 |
H2 |
D |
D1 |
D2 |
B |
B1 |
B2 |
B3 |
B4 |
B5 |
B6 |
| 18 |
179 |
140 |
220 |
150 |
341 |
175 |
140 |
155 |
450 |
225 |
218 |
| Тип редуктора по виду зубчатых передач |
Червячный |
| Передаточное отношение |
48 |
| Подводимая расчетная мощность, кВт |
1,7 |
| Масса, кг |
55 |
| КПД, % |
92 |
