Бетононасосы передвижные серии ТИТАН

Бетононасос передвижной серии ТИТАН
Цена по запросу

+

Для того чтобы получить технико-коммерческое предложение с указанием цены, наличия и срока поставки заполните опросный лист (все поля которые Вам известны) и наш специалист подберёт бетононасос и вышлет ТКП. Не забудьте отправить вашу заявку указав e-mail и телефон.

Передвижные бетононасосы серии «ТИТАН» предназначены для приема свежеприготовленной бетонной смеси от специализированных бетонотранспортных средств и подачи её в горизонтальном и вертикальном направлениях к месту укладки при возведении зданий и сооружений из монолитного бетона и железобетона.

Передвижной бетононасос эффективно применяется на строительных площадках с большим объёмом бетонных работ: возведение высотных зданий и сооружений, монолитное домостроение.

Комплектация бетононасоса

Передвижные бетононасосы серии «ТИТАН» изготовлены на базе сертифицированного прицепа ПТСТ-х3,5К; в роли привода гидросистемы бетононасоса используются как двигатели внутреннего сгорания, так и электродвигатели. Система главного привода бетононасоса оснащается прямоточной гидравликой, выполненной по открытой схеме. В бетоноподающем узле бетононасоса применена хорошо зарекомендовавшая себя современная система с S-клапаном, имеющая простую и надежную конструкцию, позволяющую быстро заменять изнашиваемые детали узла.

Бетоноподающий узел передвижного бетононасоса серии «ТИТАН» состоит из двух бетоноподающих цилиндров диаметром 180мм, двух поршневых гидроцилиндров приводящих в движение бетоноподающие поршни, водяной ванны, служащей для охлаждения бетоноподающих труб и поршней, приемного бункера, снабженного перемешивающим устройством, S-клапана и приводящих его в движение двух гидроцилиндров плунжерного типа. Через толстостенный S-образный клапан постоянного диаметра цилиндры поочередно нагнетают бетон в бетоновод. Два небольших плунжерных гидроцилиндра перемещают S-образный клапан от одного бетонного цилиндра к другому. В месте контакта S-образного клапана с бетонными цилиндрами, подверженному наиболее интенсивному износу, установлена сменная, так называемая "очковая" шайба. Для обеспечения более плотного сопряжения с шайбой S-клапан снабжен сменным самоподжимным кольцом.

Комплектующие бетоноподающего узла, контактирующие с бетоном, изготовлены из износостойкой стали. Крутящий момент от приводного двигателя (двигатель внутреннего сгорания или электродвигатель), являющегося приводом гидросистемы бетононасоса поступает на насосный блок, состоящий из регулируемого аксиально-поршневого насоса с наклонной шайбой и шестеренчатого насоса, служащего для нагнетания масла к исполнительным приводам дополнительного оборудования бетононасоса. Температура рабочей жидкости поддерживается емким теплообменником с принудительным охлаждением вентилятором, который автоматически включается при нагревании жидкости до 55°С. Приемный бункер вместимостью 500 л закрыт решеткой и снабжен перемещиваюшим устройством, применение которого препятствует расслоению и способствует полной подаче раствора в бетонные цилиндры. В роли привода перемешивающего устройства приемного бункера применен гидромотор, управляемый как со стационарного, так и с дистанционного пульта управления.

Особенности бетононасоса ТИТАН

Высокое давление в системе главного привода бетононасоса позволяет успешно транспортировать бетонную смесь на большие расстояния (до 300 м) и высоту (до 70 м).

В бетононасосах серии «ТИТАН» реализованы два режима подачи бетона: при высоком давлении малая производительность, при низком давлении - большая производительность, без перестановки гидравлических шлангов, с пульта управления как стационарного, так и дистанционного.

Применение централизованной системы смазки позволило решить износ основных трущихся частей бетононасоса. Система смазки бетононасоса серии «ТИТАН» снабжена электронным блоком управления для регулирования подачи смазки, с помощью которого консистентная смазка автоматически подается в узлы трения агрегата. Система централизованной смазки устанавливается как стандартное оборудование. Ее применение значительно упрощает обслуживание - вместо шприцевания многочисленных и труднодоступных масленок, нужно только регулярно пополнять специальной смазкой бачок, удобно расположенный на платформе смазочной станции. Система обеспечивает узлы трения постоянным объемом смазки, полностью заполняющим зазоры и препятствующим попаданию внутрь пыли и грязи, что в значительной мере продлевает срок службы узла и предотвращает внеплановый ремонт.

Управление бетононасосом ТИТАН

Электрическая система управления бетононасосом, разработанная конструкторским бюро производственного предприятия «СтройМеханика», позволяет легко управлять агрегатом, осуществлять настройку требуемых режимов работы, включение реверса (удобство работы с ненормированным бетоном), а также позволяет контролировать работу всех систем бетононасоса. В электрической схеме применены компоненты европейских производителей с улучшенным качеством сборки, что полностью обеспечивает высокую надежность электрической системы управления агрегатом. Бетононасосы передвижные серии «ТИТАН» управляются одним оператором как со стационарного пульта, так и с помощью проводного пульта дистанционного управления.

По заказу возможна комплектация насоса пультом радиоуправления, дальность действия которого составляет до 100 метров.

Пульт дистанционного радиоуправления дает возможность оперативно управлять работой установки. Один оператор с пультом, находясь непосредственно на месте укладки бетона, управляет всеми режимами работы бетононасоса. Второй оператор контролирует подачу бетона в приемный бункер. При укладке бетона вне зоны видимости второго оператора, например, на верхних этажах пульт создает ощутимое удобство, не надо надрывать голос, пытаясь перекричать шум ветра и стройки, или покупать УКВ - радиостанцию. При необходимости оба оператора могут моментально отключить установку кнопками аварийной остановки на пульте и на бетононасосе рядом с приемным бункером.

Наличие гидравлического привода подъемных опор (аутригеров) позволяет мобильно и быстро установить бетононасос в рабочее состояние без привлечения подъемного крана или другого подъемного устройства.

Эксплуатация бетононасосов

О надежности бетононасосов серии « ТИТАН» свидетельствует возможность их круглогодичной эксплуатации. Эксплуатируются в любых климатических условиях при температуре от 5°С до + 40°С, что позволяет использовать их практически во всех климатических зонах России, а также странах ближнего и дальнего зарубежья.

Подъемные двери кузова бетононасоса дают свободный доступ ко всем системам бетононасоса при сервисном обслуживании и ремонте.

Применение перемешивающего устройства приемного бункера бетононасоса позволяет решить проблему побуждения бетонной смеси, а также способствует своевременному поступлению бетонной смеси в бетоноподающие цилиндры. Специально разработанные лопасти перемешивающего устройства, с маленьким мертвым углом перемешивания, отлично показали себя при работе с любыми типами бетонов.

Передвижные бетононасосы серии «ТИТАН» изготовлены на базе сертифицированного прицепа ПТСТ- 2х3,5К. Прицеп имеет сварную раму, состоит из четырех лонжеронов и четырнадцати поперечин. На раме прицепа имеются кронштейны крепления подвески. Дышло прицепа сварное с петлей, крепится к раме с помощью пальцев и имеет возможность регулировки по высоте в зависимости от высоты тягово-сцепного устройства тягача. Неразборная V-образная конструкция, соединяющая балки рамы с тягово-сцепным устройством, служит для передачи тягового усилия от тягача к прицепу. На дышле установлено поворотное сцепное кольцо для соединения с тягачом. Подвеска прицепа независимая с резино-жгутовым торсионом, на полуоси которого установлены ступицы колес автомобиля «УАЗ».Тормозной механизм колес барабанный, унифицирован с задним тормозным механизмом УАЗ-469. Прицеп оборудуется задними комбинированными фонарями, передними габаритными фонарями и фонарями освещения номерного знака, которые устанавливаются на консольном кронштейне в задней части платформы. Задние комбинированные фонари включаются одновременно с фонарями автомобиля. Подключение прицепа к сети автомобиля производится с помощью соответствующего штекера.

Бетононасосы серии «ТИТАН» имеют огромное количество дополнительных опций, наличие которых позволяет ускорить процесс транспортировки бетонной смеси, а также быстрее и качественнее решать вопросы с обслуживанием агрегата. Наличие плафона освещения приемного бункера насоса, подсветки гос.номера транспортного прицепа, подсветки пульта управления, наличие плафона освещения рабочего отсека бетононасоса.

Наличие воздушного компрессора для питания пневмовибратора, установленного на решетке приемного бункера бетононасоса, питания смазочной станции, а также для продувки труб бетоноводов, после окончания процесса подачи бетона.

Применение пневматического вибратора для побуждения бетонной смеси находящейся на решетке приемного бункера «хоппера», взамен электромеханического, т.к. пневматические вибраторы более стойкие к пыли и другим агрессивным средам.

Отличительной особенностью бетононасосов серии «ТИТАН» является применение комплектующих лучших мировых фирм-производителей, что является залогом надежности агрегата:

  • двигатель (дизель) производства фирмы «DEUTZ» (Германия),
  • гидравлический насос производства компании «SAM HYDRAYLIC» (Италия),
  • водяная помпа для промывки агрегата и труб бетоноводов фирмы «COMET» (Италия),
  • проводной пульт дистанционного управления фирмы «TELEMECHANIQE» (Франция),
  • дистанционный пульт радиоуправления фирмы «TELECRANE» (PRC).

Гидравлические компоненты, используемые в гидросистеме бетононасоса серии «ТИТАН», известных фирм - производителей Италии:

  • элементы управления (гидрораспределители) фирмы «ATOS»,
  • комплектующие гидравлического бака, фильтры фирмы «OMT»,
  • гидроаккамуляторы, реле давления фирмы «FOX»,
  • теплообменники фирмы «AMG».

В бетононасосах серии «ТИТАН» применены комплектующие управления пневмосистемой бетононасоса известной фирмы «FESTO» (Германия).

Бетононасосы серии «ТИТАН» комплектуются бетоноводами с поворотными элементами, муфтами и промывочными шарами, а также ультразвуковым толщинометром.

Микропроцессорный толщиномер для однородных материалов (металлов, пластиков, стекла и т.п.). Применяется для замера толщины стенок бетоноводов бетонораспределителей серии «БАРРАКУДА» и бетоноводов входящих в комплект бетононасосов серии «ТИТАН». Индикация состояния ультразвукового контакта. Память 5 скоростей ультразвука. В комплект входит два датчика. Диапазон 1-225 мм. Погрешность 1%. Применяется для измерения толщины стенок труб бетоноводов.

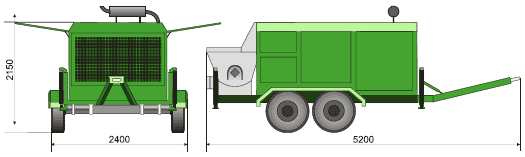

Габаритные размеры

 bn-titan-gabarit

Характеристики

Маркировка бетононасосов серии «ТИТАН»

ТИТАН - тип бетононасоса, 20, 40, 70 - максимальный теоретический объем подачи м3 бетона в час.
Тип привода: 403 - электродвигатель, 405 - дизельный двигатель ММЗ, 407 - дизельный двигатель DEUTZ.
Привод аутригера: гидравлический - Н, ручной - М.
Пульт дистанционного управления: радиоуправление- R, проводной -W.
Стационарный - S, передвижной – Trail.

Технические характеристики бетононасоса

Давление подачи бетона, бар 50-80
Производительность, м/час 40/65
Мощность двигателя, кВт 51
Максимальная скорость движения тягача с прицепом, км/ч 40
Габаритные размеры, мм:
Длина
Ширина
Высота

5200
2400
2150
Масса, кг 2700
Высота приемного бункера, мм 1320
Объем приемного бункера, м3 0,6
Тип привода двигатель внутреннего сгорания DEUTZ F4L914
Подвижность перекачиваемой бетонной смеси осадка стандартного конуса), см 6-12
Диаметр бетоновода (внутренний), мм 125
Наибольшая крупность заполнителя, мм 40

Технические характеристики прицепа ПТСТ - 2 х 3,5 К

Масса перевозимого груза, кг 3500
Масса снаряженного прицепа, кг 1000
Полная масса прицепа, кг 4500
Нагрузка на ось, кг 2215
Нагрузка на тележку, кг 4430
Нагрузка на сцепное устройство, кг 70
Максимальная скорость движения с тягача с прицепом, км/ч 40
Габаритные размеры, мм:
Длина
Ширина
Высота

5200
2500
1470
Колея колес, мм 1700
Дорожный просвет, мм 420
Шины, тип, размер Дорожные 225/75 R16
Давление в шине, атм 2,5
Тормоза Механические, барабанные, пневмогидравлический привод
Электрооборудование, В Однопроводное, 24 В
Подвеска Независимая торсионная
