Бетонораспределитель БРП 10 «БАРРАКУДА» - практичное и экономичное решение при подаче бетона на строительной площадке. Агрегат предназначен для приема свежеприготовленной бетонной смеси от бетононасосов и укладки её в сооружения из монолитного бетона и железобетона. Применяется при бетонировании больших открытых площадей: оснований сооружений (нулевой цикл), дорожных покрытий, аэродромов, гидротехнических сооружений, перекрытий и крыш зданий и т.д.
Применение бетонораспределителей значительно расширяет производственные возможности стационарных бетононасосов, позволяя укладывать бетон в местах, труднодоступных для прокладки бетоновода. Использование бетонораздатчика решает проблему постоянного перемещения бетоновода, что повышает скорость выполнения работ.

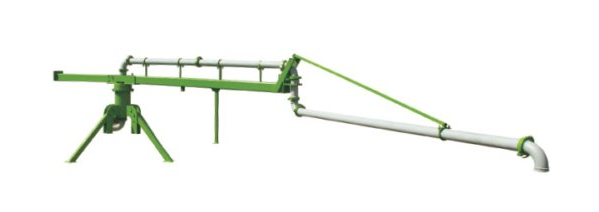

Агрегат состоит из направляющей полой стрелы коробчатого сечения с установленным на ней рабочим бетоноводом, заканчивающимся поворотным гибким трубопроводом («хоботом») с выходным соплом. С тыльной стороны стрелы расположена коробчатая балка с железобетонным балластом (противовесная консоль). Через опорно-поворотное устройство, установленное в верхней части стойки бетонораздатчика, обеспечивается вращение стрелы с максимальным вылетом бетоновода в десять метров и на 365 градусов, в зависимости от условий эксплуатации (длина, высота и площадь обслуживания) в горизонтальной плоскости, и перекрытие бетонораздатчиком площади заливки в 314 м².
Опорная стойка бетонораздатчика выполнена из трубы круглого сечения и является основанием агрегата, к опорной стойке крепятся держатели откидных опор. Опоры, расположенные в основании стойки, выпускаются откидными, и вместе с бетонным противовесом обеспечивают надежную устойчивость кругового распределителя при его работе. При транспортировке бетонораздатчика откидные опоры агрегата складываются и крепятся к основанию в вертикальном положении.
Бетонораздатчик подключается к бетононасосу с помощью труб бетоновода необходимой длины.
Бетоновод, входящий в комплект бетонораздатчика, состоит из стандартных патрубков и фасонных труб. Конструкция бетонораздатчика позволяет в кратчайший срок заменить использованные трубы бетоновода на новые.
Трубы бетоновода имеют распространенный внутренний диаметр 125 мм, что способствует быстрой замене изношенных труб на новые и обеспечивает нормальную работу агрегата при максимальной крупности заполнителя бетонной смеси до 50 мм. В качестве поворотных шарниров и соединений труб бетоновода служат продольно-поворотные муфты. Подающий бетоновод в новом состоянии рассчитан на рабочее давление до 80 бар. Противовес для подающего бетоновода обеспечивает устойчивое положение кругового распределителя.
При передислокации распределителя при помощи строительного крана, может бетонироваться практически любой размер площади простым вытягиванием или укорачиванием подводящей линии или подводящей трубы. Размер механического распределителя при готовности к транспортировке не занимает много места, а значит, его легко перевозить на трейлере или грузовике к различным строительным площадкам. Бетонораздатчик становится «мобильным» с применением специального прицепа. Агрегат легко фиксируется на платформе специального прицепа при помощи клиньевых запирающих устройств. Наличие специального прицепа позволяет транспортировать бетонораздатчик по дорогам общего пользования, что немаловажно при передислокации бетонораздатчика с объектов как рядом находящихся, так и находящихся в разных городах России. Съемные дополнительные опоры (опция) позволяют увеличить высоту бетонораздатчика на 1,2 м. Применение съемных опор позволило решить проблему с заливкой более высоких участков строящихся сооружений.
Особенности бетонораспределителя БРП-10 «БАРРАКУДА»
- Простота и удобство в обслуживании
- Экономичность
- Небольшие габариты агрегата
- Быстрая замена труб бетоноводов
- Распространенный размер бетоновода
- Наличие специального прицепа для перевозки
- Наличие специальных дополнительных опор
- Крупность заполнителя до 50 мм
- Разворот стрелы на 365 градусов
Характеристики
| Максимальный вылет стрелы, м |
10 |
| Угол поворота стрелы в горизонтальной плоскости, град. |
365 |
| Площадь перекрытия (обслуживания) площадки бетонораздатчиком, м2 |
314 |
| Диаметр бетоновода (внутренний) |
125 |
| Максимальная крупность заполнителя бетонной смеси |
50 |
| Масса конструктивная без балласта |
950 |
| Масса балласта |
600 |
| Габаритные размеры в рабочем положении, мм |
12500x2400x1800 |
| Габаритные размеры в транспортном положении, мм |
7000x1800x1800 |
| Температурный режим эксплуатации |
от -5 до +40 °С |
