Мягкий контейнер, подготовленный для растаривания, с помощью погрузчика или иного подъемного устройства устанавливается в верхнюю часть загрузочного бункера станции растаривания, предварительно накалываясь на нож, предназначенный для вспарывания контейнера и установленный в полости загрузочного бункера.
При растаривании мягких контейнеров с клапаном нож, предназначенный для вспарывания, убирают из полости бункера, а работу с клапаном осуществляют через инспекционный люк. В нижней части загрузочного бункера установлена съемная решетка, служащая для отсева крупных кусков материала.
После установки контейнера запускаю систему взвешивания, для этого необходимо задать вес дозы на табло весового терминала станции ET-02M и нажать кнопку "ПУСК". Откроется дисковый затвор загрузочного бункера, в этот же момент поступит питание на привод винтового конвейера, с помощью которого материал поступает в предварительно подготовленный смеситель или емкость. После отвеса последней неполной дозы необходимо опустошить шнек, далее нажать кнопку "ПАУЗА", и интеллектуальная система взвешивания запомнит количество отгруженного материала.
Опустошенный контейнер снимают с загрузочного бункера и устанавливают новый, далее необходимо вторично нажать кнопку "ПАУЗА", и система возобновит отсчет материала. Приборами интеллектуальной системы взвешивания управляет программа WhalePro Logic 3, которая разработана непосредственно для осуществления логического программирования приборов фирмы "АВС-МК". Передача программы на прибор осуществляется через последовательный порт RS 232/485, что избавляет от необходимости менять прошивку прибора при внесении тех или иных изменений в алгоритм его работы. С помощью WhalePro Logic 3 возможно производить быструю и в тоже время очень гибкую настройку алгоритма управления, добавлять в систему управления новые функциональные возможности.
Вес загружаемой дозы задается на табло весового терминала ET-02M, установленного на дверце электрического шкафа агрегата. Весовой терминал получает сигнал непосредственно от измерительного датчика и не требует подключения промежуточных преобразователей уровня сигнала. Весовой терминал имеет индикатор, клавиатуру управления, порт USB для связи с компьютером, интерфейс RS-485 для связи с модулями и компьютером, а также различные типы протоколов передачи информации.
Комплектация
- станция растаривания СР-500;
- винтовой конвейер серии "ВК";
- интеллектуальная система взвешивания "АВС-МК";
- дисковый затвор с пневмоприводом серии "ДЗ";
- мягкая вставка серии "МВ".
Преимущества
- работа со всеми типами мягких контейнеров;
- использование в качестве устройства загрузки стандартного погрузчика;
- высокая точность взвешивания и дозации;
- применение высокоинтеллектуальной системы взвешивания и дозации фирмы "АВС-МК";
- логическое программирование ситемы взвешивания WhalePro Logic 3;
- функция "запоминания веса" при установке нового мягкого контейнера;
- изготовление агрегата с винтовым конвейером необходимой длины;
- комплектация пневмосистемы фирмы "FESTO";
- привод винтового конвейера фирмы "SITI" и "CHIARAVALI TRANSMISSONI".

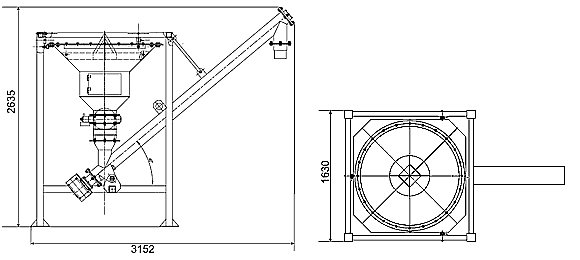

Габаритные размеры
Характеристики
| Масса разгружаемого материала, кг |
500-2000 |
| Габаритные размеры станции (ВxДxШ), мм |
3152x1630x2635 |
| Размер мешка "Биг-Бэг" |
согласно техническому заданию |
| Производительность |
до 20 "Биг-Бэгов" в час, зависит от сноровки оператора |
| Электрическое напряжение, В/Гц |
380/50 |
| Общая мощность, кВт |
3,5 |
| Масса станции, кг |
385 |
| Манипуляция с "Биг-Бэгами" |
погрузчиком |
| Количество работников |
2 |
