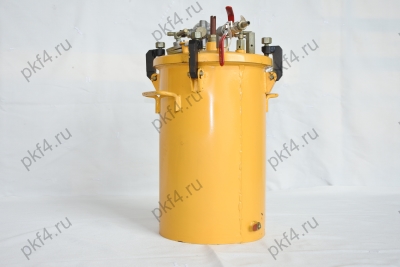

Бак красконагнетательный СО-12А

Бак красконагнетательный СО-12А
5 5 1 Product
Цена по запросу

+

Красконагнетательный бак СО-12А – это специальная емкость под лакокрасочную смесь, которой комплектуются окрасочные аппараты (краскораспылители).

Красконагнетательный бак СО-12А обеспечивает подачу красящего состава сжатым воздухом, вырабатываемым компрессором, баллоном или другим источником. Нормальные условия эксплуатации изделия предполагают защиту от воздействия солнечных лучей и атмосферных осадков, резких температурных перепадов.

Устройство

Конструктивно красконагнетательный бак СО-12А представляет собой переносной герметичный сосуд, состоящий из следующих частей:
  • Сварная цилиндрическая емкость со сферическим дном;
  • Ручной привод смесителя, обеспечивающий перемешивание красящей смеси;
  • Сферическая крышка с загрузочным механизмом, арматурой, редуктором, кранами и клапанами (сбрасывающий и предохранительный);
  • Сеточный фильтр;
  • Заземление.

Крышка с помощью откидных скоб на винтах-барашках крепится к баку. Герметичность винтового соединения между двумя частями красконагнетательного бака СО-12А обеспечивает уплотнение.

На крышке красконагнетательного бака установлены: редуктор, арматура, штуцерные краны для забора сжатого воздуха и для подачи в распылитель красящего состава. Редуктор, смонтированный на крышке, содержит подвижной клапан с регулировочным винтом и пружиной.

Сеточный фильтр препятствует проникновению в распылитель крупных частиц, содержащихся в краске.

Ручной привод красконагнетательного бака СО-12А, обеспечивающий перемешивание лакокрасочного материала, представляет собой лопастной механизм с рукояткой на вертикальной оси.

Для уплотнения сопряжения между крышкой и стержнем предусмотрен сальник, закрепленный гайкой.

На загрузочном отверстии имеется крышка, вращающаяся влево/вправо. Крайние противоположные положения крышки соответствуют открытому/закрытому состояниям загрузочного отверстия.

Сбрасывающий давление клапан открывается в следующих случаях:
  • По завершению работы;
  • Перед заправкой емкости окрасочным составом;
  • При закрытом кране, подающем сжатый воздух.

Принцип работы красконагнетательного бака СО-12А

Компрессор по прямому редукторному каналу подает сжатый воздух к кранам краскопульта. Поворот регулировочного крана в направлении закручивания обеспечивает впуск сжатого воздуха в емкость. При этом клапан срабатывает на открытие, и воздух попадает в пространство диафрагмы, сообщаемой с манометром и баком.

Требуемый уровень давления после настройки редуктора достигается автоматически. Регулировка редуктора производится по распыляющему факелу.

Нормальная работа краскораспылителя характеризуется одновременной подачей окрасочного состава и сжатого воздуха.

Предохранительный клапан в автоматическом режиме сбрасывает избыточное давление в красконагнетательном баке в случае закупорки распылителя удочки и фильтра.

Прерывание работы красконагнетательного бака для его заправки красящей смесью или в случае окончания окрасочных работ выполняется путем перекрытия вентиля подачи сжатого воздуха, который вырабатывает поршневой компрессор, а также переводом рукоятки краскораспылителя в положение сброса давления. Воздух, подаваемый в редуктор красконагнетательного бака СО-12А, перекрывается выкручиванием регулировочного винта.

Бак красконагнетательный СО-12А

Комплектность

Красконагнетательный бак СО-12А, поставляемый в сборе с арматурой, дополнительно комплектуется рукавами 5,5 м и 9,0 м, накидными гайками, ниппелями, хомутиками, прокладками и техническим паспортом.

Подготовка к эксплуатации

Подготовка красконагнетательного бака СО-12А к работе выполняется следующим образом:
  • Открывается крышка бака (загрузочного отверстия);
  • Емкость заполняется лакокрасочным составом (вязкостью до 60 с);
  • Крышка (бака, загрузочного отверстия) прочно крепится винтами;
  • Все краны перекрываются, регулировочный винт редуктора поворачивается в крайнее положение;
  • Рукава крепятся к красконагнетательному баку;
  • Заземляющий провод крепится к корпусу.

После выполнения всех предусмотренных подготовительных работ и при отсутствии выявленных неисправностей красконагнетательный бак СО-12А считается готовым к практическому использованию.

Порядок работы

При запуске красконагнетательного бака СО-12А в работу выполняются следующие операции:
  • Открывается подача сжатого воздуха через кран;
  • Давление воздуха в агрегате (на подачу краски к распылителю) настраивается плавной регулировкой винта редуктора.

Недопустимо превышение максимальных параметров рабочего давления в емкости.

Выполнение работ чаще всего осуществляется двумя рабочими. Первый закреплен за краскораспылителем, второй человек обслуживает красконагнетательный бак, производит регулировку и контролирует давление по манометру.

При повторной заправке агрегата кран подачи воздуха предварительно перекрывается, клапаном сбрасывается давление, крышка открывается и заливается красящий состав.

По завершению работы емкость, рукава и каналы чистятся и промываются растворителем.

Меры предосторожности

Главным условием безопасной эксплуатации красконагнетательного бака СО-12А является соблюдение режима его нормальной работы. Это обеспечивается постоянным контролем исправности аппаратуры и запорно-клапанных механизмов, отслеживанием уровня давления.

Запрещено выполнять ремонт агрегата, не сбросив давление. Подача сжатого воздуха в емкость производится лишь при надежно закрепленной крышке.

Повышение в красконагнетательном баке давления выше допустимых пределов, неисправность предохранительного клапана или крепежных деталей, наличие трещин элементах конструкции являются причиной отключения аппарата от компрессора.

Красконагнетательные баки СО-12А хранятся в помещениях, защищенных от колебаний температуры, атмосферной влаги, механических воздействий.

При простое более 10 дней неокрашенные металлические поверхности оборудования обрабатываются смазкой ПВК.
