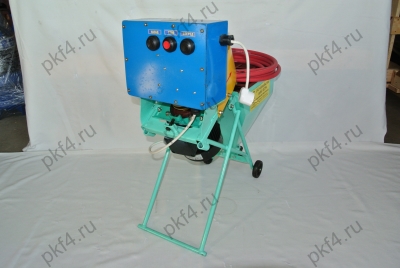

Установка малярная СО-203/380

Установка малярная СО-203 представляет собой устройство для окрашивания поверхностей водными красящими смесями, за исключением взрывоопасных составов и композиций, содержащих ацетон.

Малярные установки СО-203 нашли применение на стройплощадках, при возведении/ремонте зданий и сооружений. Агрегаты СО-203 комплектуются электродвигателями 220/380В (однофазного и трехфазного типа). Исполнение по климатическим условиям соответствует У3.

Технические характеристики

• Рабочее давление: до 0,8 МПа;
• Производительность: от 0,15 м³/час;
• Мощность электродвигателя: 0,37 кВт;
• Потребляемая мощность установки: до 0,54 кВт;
• Расход электроэнергии (удельный): 3,6 кВт*ч/(м³/ч);
• Масса агрегата без принадлежностей; 28,5/27,5 кг;
• Материалоёмкость: до 190/183,3 кВт*ч/(м³/ч).

Конструкция малярной установки СО-203

Изделие состоит из следующих основных компонентов:

• винтовой насос;
• бункер;
• привод;
• электрооборудование.

Малярная установка СО-203 комплектуется удочкой и рукавом.

Принцип действия

Установка малярная СО-203 оснащена винтовым насосом, способным нагнетать давление до 0,8 МПа, обеспечивая подачу малярных смесей к месту производства окрасочных работ.

В бункер загружается красящий состав. Электродвигатель, вращаясь, передает энергию винту через клиновый ремень, опору и вал. Вращающийся в обойме винт перемещает жидкость из всасывающей полости к камере нагнетания и далее к удочке по рукаву. Регулировку давления и производительности установки малярной СО-203 по ходу износа ее рабочих органов выполняют посредством стягивания обоймы хомутом и болтами.

Подготовка к использованию

Перед эксплуатацией малярную установку СО-203 распаковывают, очищают наружные части от антикоррозийной смазки.

Выполняют осмотр изделия, производят проверку крепления деталей, степени натяжения ремня и уровня масла в полости под манометром и в редукторе.

К наконечнику насосной части крепят рукав с удочкой.

Следующий этап подготовительных работ – заземление через УЗО.

После этого можно залить 18-20 л воды в бункер и выполнить пробный запуск (5-10 секунд) малярной установки СО-203 с ослабленным обжимным хомутом.

Правильное направление вращения вала винтового насоса – против часовой стрелки.

Обжатием обоймы настраивается нужный уровень давления (0,5-0,7 МПа), контролируется плотность всех соединений.

Включением реверсного режима давление в агрегате снимается.

Порядок эксплуатации малярной установки СО-203

1) В бункер агрегата, установленного на ровной горизонтальной площадке, загружается малярный состав;

2) Красящая смесь подается насосом к рабочему месту маляра по напорному рукаву, для последующей обработки окрашиваемой поверхности.

Во время работы малярной установки СО-203 необходимо исключить попадание воздуха в нагнетательную сеть. Минимальное заполнение емкости бункера – 25% (в течение всей смены).

При необходимости регулируется давление в напорной линии. Снятие давление осуществляется обратным запуском двигателя.

По завершению малярных работ разгружается обойма винтового насоса (расслаблением болтов, сжимающих хомут).

При эксплуатации малярной установки СО-203 запрещено:

• Работать на незаземленном и не оснащенном УЗО оборудовании;
• Использовать агрегат при снятом предохранительном ограждении ременной передачи;
• Разбирать, регулировать, смазывать, ремонтировать устройство без обесточивания;
• Отсоединять принадлежности (удочка, рукав) при наличии давления в напорной сети;
• Включать установку СО-203 со снятой защитной решеткой бункера;
• Оставлять подключенный к сети аппарат без присмотра;
• Перемещать изделие в процессе работы.

Рабочее место оператора малярной установки СО-203 оснащается огнетушителем, лопатами (2 ед.), ящиком с песком вместимостью от 0,5 м³, аптечкой с медикаментами и перевязочным материалом.
