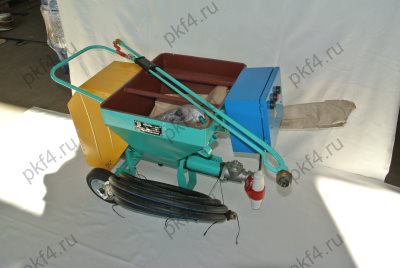

Малярная установка марки СО-244 используется для транспортировки и нанесения водных составов на обрабатываемые поверхности.
Допускается эксплуатация малярной установки СО-244 с жидкостями вязкостью 16-20с, в том числе с вязкими огнезащитными растворами, меловыми и известковыми составами густой консистенции, с тонкими штукатурками.
Малярная установка СО-244 нашла применение на строительных объектах, ремонтных участках зданий, сооружений.
Агрегат подключается к переменной 3-фазной сети 50 Гц и генератору сжатого воздуха. Климатическое исполнение установки малярной СО-244 по ГОСТ 15150 – УЗ.
Технические характеристики
- Производительность (минимальная): 0,36 м³ в час;
- Потребляемая мощность (не более): 0,73 кВт;
- Материалоемкость удельная: 177,8 кг/(м³/час);
- Рабочее давление (не выше): 1,5 МПа;
- Электродвигатель мощностью: 0,55 кВт;
- Габариты: 1400×700×1100 мм;
- Масса (без удочки и рукава): 50 кг.
Устройство, принцип работы
Установка малярная СО-244 конструктивно состоит из следующих частей:
Также в комплект поставки малярной установки СО-244 входят такие принадлежности, как рукав и удочка. Удочка состоит из двух шаровых кронов, воздухопровода и устройства подачи материала, вкладыша, гайки и сопла.
Малярная установка СО-244 подает малярные составы за счет энергии винтового насоса, способного развивать давление в 1,5 МПа. Винт получает импульс от электропривода посредством редуктора и клиноременной передачи. Вращающиеся лопасти перемещают перекачиваемую среду из полости всасывания в нагнетающую часть, подавая смесь по рукаву к удочке.
Для регулировки создаваемого давления и производительности малярной установки СО-244 можно хомутом сжимать обойму с помощью болтов. Такая необходимость может появиться вследствие износа рабочих органов насосной части.
Универсальная удочка малярной установки СО-244 благодаря сменным соплам с вкладышами может использоваться для нанесения водных малярных смесей, огнезащитных составов повышенной вязкости, густых клеевых и масляных шпатлевок, тонких штукатурок.
При эксплуатации агрегата с жидкой средой вязкостью 16-20с (согласно вискозиметру ВЗ-246) ставится сопло с выходным отверстием 1,45 мм в диаметре и цилиндрический вкладыш. Для шпаклевок, штукатурных смесей и огнезащитных смесей подвижностью до 12 см (ГОСТ 5802) применяют сопло 5 мм диаметром и конусообразный вкладыш.
Электрическая схема
Установка малярная СО-244 подключается к трехфазной переменной сети кабелем. Питание на электрооборудование подается вводным выключателем (штепсельные разъемы соединены). Двигатель запускается поворотом рукоятки переключателя.
Электрическая схема малярной установки СО-244 предусматривает защиту привода от перегрузок и короткого замыкания при помощи выключателя с тепловым и электромагнитным расцепляющим механизмом.
Подготовка к использованию
- Распаковать изделие;
- Удалить противокоррозионную смазку с наружных поверхностей;
- Визуально осмотреть основные узлы малярной установки СО-244;
- Проверить пространство под манометром и редуктор на наличие масла;
- Присоединить к наконечнику винтового насоса рукав с удочкой;
- Заземлить агрегат с помощью защитного устройства;
- Залить 15-20 л воды в бункер;
- Выполнить пробный пуск;
- Настроить давление.
Правильное вращение электропривода малярной установки СО-244 – против часовой стрелки. Пробный пуск производят в течение 5-10 секунд с ослабленным обжимным хомутом. Во избежание поломки винтового насоса запуск малярной установки СО-244 «насухо» запрещен.
Место проведения работ с малярной установкой СО-244 оснащается огнетушителем, лопатами (2 шт.), ящиком с песком вместимостью 0,5 м³, медицинской аптечкой.
Порядок работы
Малярная установка СО-244 ставится на ровную горизонтальную площадку. Красящий состав загружается в бункер и по напорному шлангу подается к рабочему месту мастера для нанесения на обрабатываемый объект (поверхность).
Во время работы агрегата СО-244 необходимо следить за постоянным заполнением бункера как минимум на четверть его объема, а также исключить попадания в нагнетательную сеть воздуха при подаче малярной смеси.
При необходимости выполняется регулировка давления в напорной сети, его снятие производится запуском двигателя в обратную сторону («НАЗАД»).
По завершению работ обойма винтового насоса разгружается (ослабляются сжимающие хомут болты).
Запрещено:
- Использовать незаземленную, не оборудованную защитным устройством малярную установку СО-244;
- Разбирать, смазывать, регулировать и ремонтировать оборудование без его отключения от электротока;
- Запускать агрегат при демонтированном ограждении клиноременной передачи;
- При наличии напорного давления отсоединять рукав;
- Перемещать покрасочный агрегат СО-244 в ходе работы;
- При очищении рукава направлять его в зону с людьми;
- Оставлять подключенную к сети установку без надзора.
Разборка малярной установки СО-244 выполняется в последовательности:
- Отключение от питающей сети;
- Отсоединение рукава от наконечника насосной части;
- Демонтаж наконечника, крепящегося гайками на шпильках;
- Снятие винтового насоса;
- Снятие обжимного хомута;
- Выворачивание винта из обоймы (в тисках, с использованием воротка).
Порядок сборки малярной установки СО-244 повторяет вышеуказанную процедуру в обратном порядке, с предварительной смазкой винтовой полости и винта солидолом.
