Виброформа для изготовления колец

Виброформа для изготовления колец
Цена по запросу

+

Для того чтобы получить технико-коммерческое предложение с указанием цены, наличия и срока поставки заполните опросный лист (все поля которые Вам известны) и наш специалист подберёт виброформу и вышлет ТКП. Не забудьте отправить вашу заявку указав e-mail и телефон.

Виброформа является сборной цилиндрической сварной металлоконструкцией. Она состоит из опалубки, сердечника и металлического поддона.

Опалубка имеет форму пустотелого цилиндра, изготовленного из толстолистовой стали, оснащенного упрочняющими обечайками, ребрами жесткости и подъемными петлями (4 петли). На опалубке, для правильной фиксации сердечника в центре виброформы смонтированы упоры (4 упора) и установлены виброустройства (на базе вибратора ИВ-98Б). Сердечник является сварной цилиндрической пустотелой металлоконструкцией, верхняя часть которой имеет усеченную конусообразную форму с приваренной петлей в центре, в нижней части с внутренней стороны приварено кольцо шириной 80мм из листовой стали. Сборка виброформы осуществляется следующим образом:

  • на ровную площадку кладется металлический поддон (допускается формование изделий без поддона на ровной бетонной площадке);
  • с помощью грузоподъемного механизма на этот поддон устанавливается опалубка;
  • с помощью грузоподъемного механизма внутрь опалубки помещается сердечник и устанавливается по центру с помощью упоров.

Виброформа в сборе и готова к работе. Виброформа устанавливается в цехе по производству стеновых колец на металлическом поддоне или на ровной бетонной площадке, на которой будут формоваться и выстаиваться готовые изделия. Для организации производства необходимо иметь следующее оборудование: бетоносмеситель («Скаут-300») и подъемное устройство, оборудованное ручным приводом грузоподъемного механизма. Так же при производстве используется готовый армированный каркас по ГОСТ 23279-85 и бетонная смесь по ГОСТ 7473-94.

В собранную и готовую к работе Виброформу устанавливают армированный каркас (изготовленный в соответствие с технической документацией на кольца стеновые) между внешним и внутренним формообразующим цилиндром (между опалубкой и сердечником). Опускают фиксирующие положение сердечника упоры и вручную лопатами загружают приготовленную бетонную смесь (согласно утвержденной рецептуре). Затем производится виброуплотнение в соответствие с технологической документацией (включаются вибраторы опалубки). После уплотнения бетонной смеси Виброформа снимается подъемным устройством и переносится на другой поддон для последующей загрузки.

Вибратор ВИ-9-8Б - это вибратор электромеханический общего назначения с круговыми колебаниями; предназначен для возбуждения вибрации в установках по уплотнению бетонных смесей. Вибратор представляет собой трехфазный асинхронный электродвигатель с короткозамкнутым ротором и с установленными на концах вала ротора дебалансами.

Характеристики

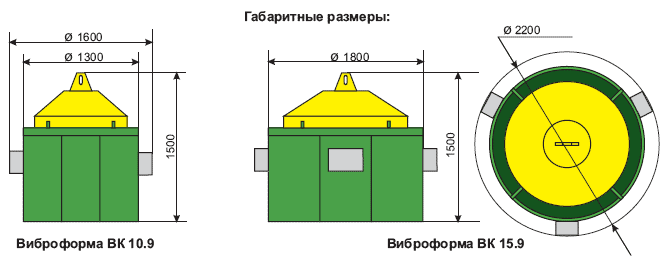

vf7

Маркировка виброформыВК 10.9ВК 15.9
Тип виброустройства Вибратор ВИ-9-8Б Вибратор ВИ-9-8Б
Количество вибраторов 2 3
Напряжение/частота питающей сети, В/Гц 380/50 380/50
Общая мощность, кВ т 1,1 1,65
Производительность, кол-во изделий в смену 20-40 20-40
Количество работников 2 2
Номинальные габаритные размеры Виброформы (LхВхН), мм 1600x1300x1500 2200x2100x1500
Масса оборудования, кг, не более 350 550
