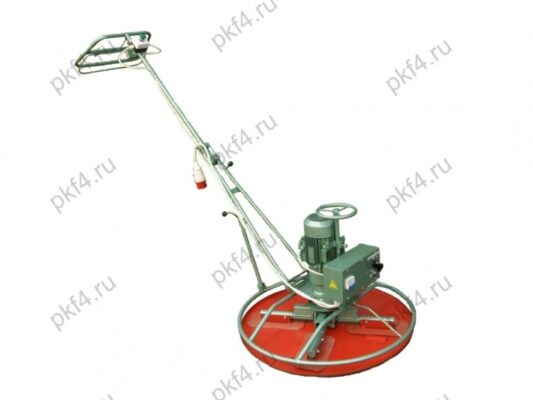

Машина заглаживающая СО-170М

Заглаживающая машина марки СО-170М является инструментом для заглаживания бетонной поверхности полов после их обработки вибрационными рейками. Заглаживающие машины СО-170М нашли применение в жилищном строительстве и при возведении промышленных объектов.

Машина заглаживающая СО-170М работает от трехфазной электросети с глухозаземленной нейтралью. Климатическое исполнение – У. Категория размещения агрегата – 1 (по ГОСТ 15150-69). Не разрешается эксплуатация изделия под дождем, а также во взрывоопасных зонах.

Конструкция, принцип работы

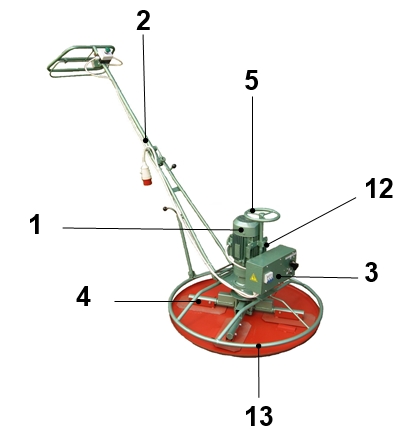

Заглаживающая машина СО-170М схематично изображена на рисунках (1, 2) и состоит из следующих частей:

• Привод (поз.1);
• Рукоятка (поз.2);
• Электрооборудование (поз.3);
• Рабочий орган (затирочный диск или лопасти, поз.4).

В качестве привода заглаживающей машины марки СО-170М выступает мотор-редуктор на базе двухскоростного электрического двигателя. Рукоятка имеет полую шарнирную конструкцию.

Рисунок 1

В состав электрооборудования входят:

• Кнопочный пульт на рукоятке, находящийся в зоне управления машиной;
• Электрический шкаф с пусковыми устройствами;
• Микропереключатель на рукоятке управления.

Рисунок 2

В зависимости от назначения, рабочим органом агрегата СО-170М являются заглаживающий диск или четыре лопасти, закрепляемые на лопастном валу.

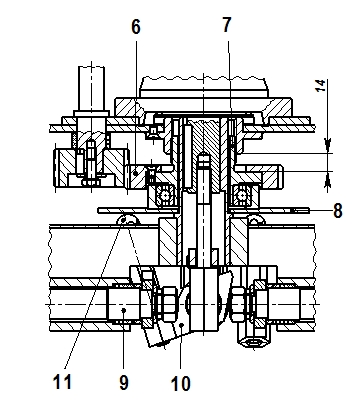

Винт (поз.7), на котором расположено зубчатое колесо, имеет левую резьбу. Зубчатая пара (поз.6) приводится в движение вращением штурвала (поз.5). Винт по резьбе перемещается вверх-вниз вдоль оси, одновременно двигая диск (поз.8), закрепленный с помощью шарикоподшипника.

Конструкция заглаживающей машины СО-170М предусматривает возможность наклона лопастей (согласно рисункам 1 и 2). Лопасти, связанные с диском через оси (поз.9), рычаги (поз.10) и винты (поз.11), регулируются относительно горизонтальной плоскости. Фиксация заданного угла наклона лопастей заглаживающей машины СО-170М осуществляется винтом (поз.12). Рама (поз.13) обеспечивает ограждение вращающегося рабочего органа.

Особенности электрической схемы

В электрической схеме заглаживающей машины СО-170М использован автоматический выключатель «ЩИТ», обеспечивающий включение/отключение агрегата от питающей электросети. Устройство подключается к 3-фазной сети через кабельное соединение с использованием переносной вилки ССИ-015 и розетки ССИ-215 16А-6ч.

В качестве привода заглаживающей машины СО-170М применен асинхронный электродвигатель АИР 80 В4/2 (двухскоростной, трехфазный).

Переключатель П2Т-1, интегрированный в схему электрооборудования заглаживающей машины СО-170М, изменяет направление вращения рабочего органа машины (если произведена неверная фазировка питающего кабеля).

Контакты микропереключателя замыкаются/размыкаются с помощью ручки управления. Коммутационный переключатель (тип ПК16-11с) позволяет выбирать скоростные режимы электродвигателя.

Для защиты от самопроизвольного пуска двигателя предусмотрен магнитный пускатель ПМЛ-1100.

Подготовка к работе, порядок эксплуатации

Если заглаживающая машина СО-170М ранее находилась в эксплуатации, но простояла длительное время на складе, требуется проверка исправности крепежных деталей рабочих органов, прочности затяжки резьбовых соединений.

Рукоятка переводится в рабочее положение и фиксируется по нужной высоте, обеспечивая оператору удобное управление.

Напряжение питающей сети должно соответствовать рабочим параметрам двигателя.

Пробный пуск

После подключения агрегата к электросети выполняется проверка его работы в холостом режиме. Затем производится поочередное включение заглаживающей машины СО-170М на каждой скорости вращения, с предварительной подкладкой под ограждение кирпичей или деревянных брусьев (исключив касание лопастями подкладок и пола).

Это позволяет удостовериться в исправности механических частей заглаживающей машины СО-170М, правильности направления движения рабочего органа (по часовой стрелке на любой из скоростей вращения).

После устранения недостатков по итогам пробного пуска (если таковые имеются), затирочный диск монтируется на лопасти с учетом центровки, машина подключается к сети и проверяется в действии на твердой ровной поверхности.

Бетонная поверхность, обрабатываемая заглаживающей машиной СО-170М, должна быть выровненной, уплотненной виброрейкой. Оптимальное время для работы – начало процесса «схватывания» раствора.

Диском производится предварительное заглаживание поверхности (частота вращения – 60 об./мин). Можно смочить бетон водой для облегчения условий обработки диском.

Заглаживание диском в режиме «ЛОПАСТИ», которому соответствует скорость вращения 120 об./мин, запрещено, поскольку ведет к перегреву и поломке мотора-редуктора заглаживающей машины СО-170М.

Порядок выполнения работ

• Возьмитесь за рукоятку обеими руками;
• Запустите электродвигатель шарнирной скобой управления;
• Прижмите рукоятку для перемещения заглаживающей машины СО-170М вправо, либо поднимите для движения в левую сторону.

Заглаживающая машина СО-170М не требует больших усилий при использовании. После обработки поверхности диском окончательное заглаживание производится лопастями. Конечный результат зависит от правильной установки угла наклона лопастей, который регулируется поворотом штурвала вправо или влево.

После установки требуемого угла нужно зафиксировать винтом ось со штурвалом.

Для остановки заглаживающей машины СО-170М ручка управления отпускается. Выполняя снятие или монтаж диска, проверяя качество обработки поверхностей после остановки, необходимо ставить скоростной переключатель в выключенное положение. Все прочие остановки заглаживающей машины СО-170М (в т.ч. для ремонта и техобслуживания) требуют обесточивания агрегата путем отсоединения от сети.
