Фланец стальной плоский приварной

Фланец стальной плоский приварной
5 5 1 Product
Цена по запросу

+

Фланцы – соединительные элементы трубопроводной системы. Их назначение – присоединение различного оборудования к трубам, а также составление трубопровода из труб.

Применение

Благодаря своему удобству и надёжности фланцы как разъёмные соединения используют в монтажных работах на трубопроводных линиях практически повсеместно. Для их изготовления используются материалы, пригодные для всяких сред, рабочих и окружающих.

Фланцы – их параметры и особенности

Стандарты

Стандарты, действующие в России и в государствах СНГ на фланцы из стали, это ГОСТы СССР от 1980 года:

  • 12820 – для приварных плоских;
  • 12821 – для приварных встык;
  • 12822 – для свободных на приварных кольцах.

Особенности

  • Фланцы плоские приваривают к трубе парой швов надетыми на её конец.
  • Приварные встык виды приваривают "воротником" к трубному торцу одним швом.
  • Свободный на кольце тип образуется из фланца и кольца с одинаковыми величинами условных диаметра и давления. Эти фланцы обеспечивают наибольшую лёгкость работ при монтаже арматуры либо установки, поскольку сами они свободными остаются, к трубе же изделие приваривают одним лишь кольцом. В этом случае подгонять отверстия для болтов поворотом компонент трубопроводных систем не требуется. Такие фланцы бывают единственным решением при монтажных работах на участках с затруднённым доступом. Они удобны и в звеньях, требующих вмешательства часто.

Технологические характеристики

  • Форма. В подавляющем большинстве случаев фланец имеет форму круга. Арматурные изделия с фланцами в форме квадрата встречаются значительно реже. Таковая форма для фланцев по ГОСТу 12815-80 предусматривается до величин условных давлений в 40 кгс/см².
  • Проход условный. Это величина диаметра отверстия фланцев в мм. Плоские, а также и свободные, изделия с проходом условным в диапазоне 100-150 выполняются в трёх вариациях, рассчитанных на разные величины внешних диаметров труб и различающихся буквенным индексом.
  • Давление условное. Эту характеристику элемента определяют его линейные размеры с исполнением поверхности уплотнения. Предельные величины давления (в кгс/см²): для плоских и свободных на кольце – 25, для фланцев приварных встык – 200.

Исполнения поверхности фланцев (уплотнительной)

ГОСТами определяются 9 исполнений:

  • «1» – с выступом скошенным;
  • «2» – с выступом прямоугольным;
  • «3» – имеющее в выступе впадину;
  • «4» – имеющее шип;
  • «5» – имеющее паз.

Рассчитанные под использование прокладок:

  • «6» – с формой линзы;
  • «7» – овального сечения;
  • «8» – фторопластовых (имеет шип);
  • «9» – фторопластовых (имеет паз).

Для фланцев свободных приведённое выше относится лишь к приварным кольцам. Потому, задавая характеристики ответных фланцев арматурных изделий для трубопроводов, требуется указать их номер исполнения из вышеуказанного перечня, наряду с условными величинами давления и прохода.

Фланцы в исполнениях «1», «6» и «7» сопрягаются только с себе подобными, другие стыкуются следующими парами: «3» с «2» (пара "впадина – выступ"), «5» с «4» и «9» с «8» (пара "шип – паз"). При давлениях среды повышенных (более 25 кгс/см2) большей герметичностью обладают исполнения от «2» до «7».

Материалы изготовления

Фланцы из стали производятся из легированных, углеродистых и нержавеющих сортов материала. Наиболее применимы марки: 09Г2С, 20, 15×5М ИСТ и 12×18Н10Т. При выборе марки материала для конкретного типоисполнения фланца руководствуются такими параметрами рабочей среды, как температурный диапазон, давление условное и её физико-химические характеристики. Требования к материалу, в соответствии с указанными величинами, определяются ГОСТом 12816-80.

Наименование Фланец
Ду 32-250
Ру, кгс/кв.см 6-16
Среда Вода, пар, неагрессивные жидкости
Материал сталь
Конструктивные особенности плоский
Тип присоединения приварной
Область применения соединение трубопроводов, арматуры, резервуаров

Характеристики

Диаметр условного прохода Ду, мм

Наружный диаметр трубы, мм

А

Б

В

100

108

114

-

125

133

140

-

150

152

159

168


Основные параметры на фланцы плоские ГОСТ 12820-80

Ду

Дн

Ру 6 (0,6 МПа)

Внутренний
диаметр
(dв)

Наружный
диаметр
(D)

Межцентровое
(D1)

Диаметр
зеркала
(D2)

Кол-во
отверстий

Диаметр
отверстий
(d)

Толщина
зеркала
(b)

Высота
зеркала
(h)

Масса,
кг

15

18

19

80

55

40

4

11

12

2

0.33

20

25

26

90

65

50

4

11

14

0.53

25

32

33

100

75

60

4

11

14

0.64

32

38

39

120

90

70

4

14

15

1.01

40

45

46

130

100

80

4

14

16

3

1.21

50

57

59

140

110

90

4

14

16

1.33

65

76

78

160

130

110

4

18

16

1.63

80

89

91

185

150

128

4

18

18

2.44

100

108

110

205

170

148

4

18

18

2.85

125

133

135

235

200

178

8

18

20

3.38

150

159

161

260

225

202

8

18

20

4.39

200

219

222

315

280

258

8

18

22

5.89

250

273

273

370

335

312

12

18

23

7.57

300

325

325

435

395

365

12

22

24

4

10.28

350

377

377

485

445

415

12

22

26

12.58

400

426

426

535

495

465

16

22

28

15.2

500

530

530

640

600

570

20

22

29

19.72

600

630

630

755

705

670

20

26

30

5

26.24



Ду

Дн

Ру 10 (1,0 МПа)

Внутренний
диаметр
(dв)

Наружный
диаметр
(D)

Межцентровое
(D1)

Диаметр
зеркала
(D2)

Кол-во
отверстий

Диаметр
отверстий
(d)

Толщина
зеркала
(b)

Высота
зеркала
(h)

Масса,
кг

15

18

19

95

65

47

4

14

12

2

0.51

20

25

26

105

75

58

4

14

14

0.74

25

32

33

115

85

68

4

14

14

0.89

32

38

39

135

100

78

4

18

16

1.4

40

45

46

145

110

88

4

18

18

3

1.71

50

57

59

160

125

102

4

18

18

2.06

65

76

78

180

145

122

4

18

20

2.8

80

89

91

195

160

133

4

18

20

3.19

100

108

110

215

180

158

8

18

22

3.96

125

133

135

245

210

184

8

22

24

5.4

150

159

161

280

240

212

8

22

24

6.62

200

219

222

335

295

268

8

22

24

8.05

250

273

273

390

350

320

12

22

26

10.65

300

325

325

440

400

370

12

22

28

4

12.9

350

377

377

500

460

430

16

22

28

15.85

400

426

426

565

515

482

16

26

30

21.26

500

530

530

670

620

585

20

26

32

27.7

600

630

630

780

725

685

20

30

36

5

39.4



Ду

Дн

Ру 16 (1,6 МПа)

Внутренний
диаметр
(dв)

Наружный
диаметр
(D)

Межцентровое
(D1)

Диаметр
зеркала
(D2)

Кол-во
отверстий

Диаметр
отверстий
(d)

Толщина
зеркала
(b)

Высота
зеркала
(h)

Масса,
кг

15

18

19

95

65

47

4

14

14

2

0.61

20

25

26

105

75

58

4

14

16

0.86

25

32

33

115

85

68

4

14

18

1.17

32

38

39

135

100

78

4

18

18

1.58

40

45

46

145

110

88

4

18

20

3

1.96

50

57

59

160

125

102

4

18

22

2.58

65

76

78

180

145

122

4

18

24

3.42

80

89

91

195

160

133

4

18

24

3.71

100

108

110

215

180

158

8

18

26

4.73

125

133

135

245

210

184

8

18

28

6.38

150

159

161

280

240

212

8

22

28

7.81

200

219

222

335

295

268

12

22

30

10.1

250

273

273

405

355

320

12

26

31

14.49

300

325

325

460

410

370

12

26

32

4

17.78

350

377

377

520

470

430

16

26

34

22.88

400

426

426

580

525

482

16

30

38

31

500

530

530

710

650

585

20

33

48

57.01

600

630

630

810

770

685

20

36

50

5

80.03



Ду

Дн

Ру 25 (2,5 МПа)

Внутренний
диаметр
(dв)

Наружный
диаметр
(D)

Межцентровое
(D1)

Диаметр
зеркала
(D2)

Кол-во
отверстий

Диаметр
отверстий
(d)

Толщина
зеркалом
(b)

Высота
зеркала
(h)

Масса,
кг

15

18

19

95

65

47

4

14

16

2

0.7

20

25

26

105

75

58

4

14

18

0.98

25

32

33

115

85

68

4

14

18

1.17

32

38

39

135

100

78

4

18

20

1.77

40

45

46

145

110

88

4

18

22

3

2.18

50

57

59

160

125

102

4

18

24

2.71

65

76

78

180

145

122

8

18

24

3.22

80

89

91

195

160

133

8

18

26

4.06

100

108

110

230

190

158

8

22

28

5.92

125

133

135

270

220

184

8

26

30

8.26

150

159

161

300

250

212

8

26

30

10.12

200

219

222

360

310

278

12

26

32

13.34

250

273

273

425

370

335

12

30

34

18.9

300

325

325

485

430

390

16

30

36

4

23.95

350

377

377

550

490

450

16

33

42

34.35

400

426

426

610

550

505

16

36

44

44.62

500

530

530

730

660

615

20

36

52

67.3

600

630

630

840

770

720

20

39

54

5

9087

Чертежи

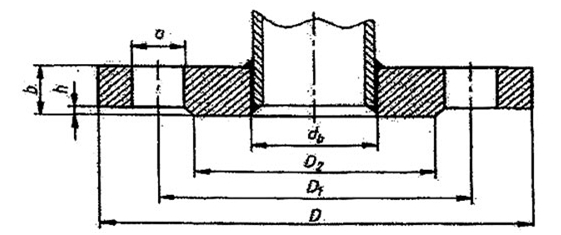

Конструкция и размеры фланцев стальных плоских приварных - ГОСТ 12820-80

konstruktsiya-i-razmery-flantsev-stalnykh-ploskikh-privarnykh

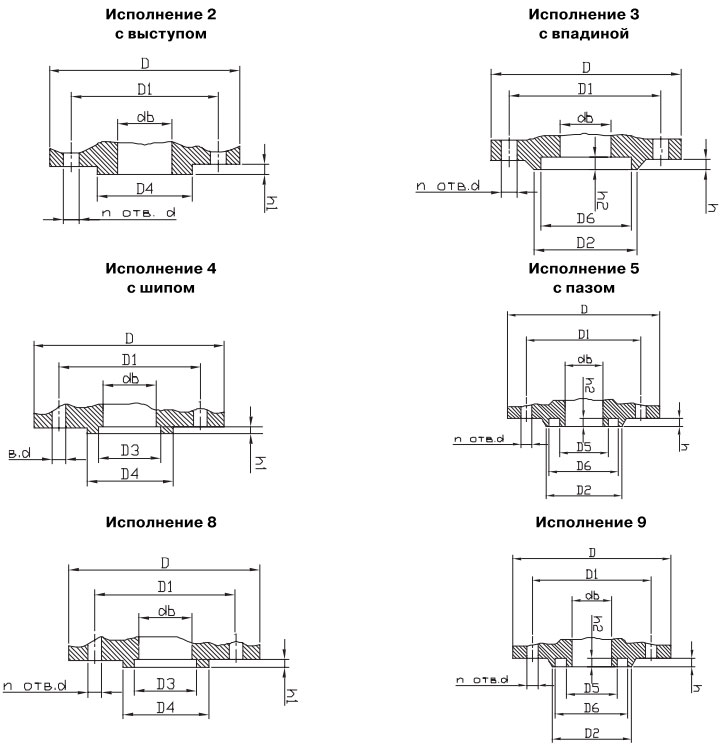

Варианты исполнений фланцев

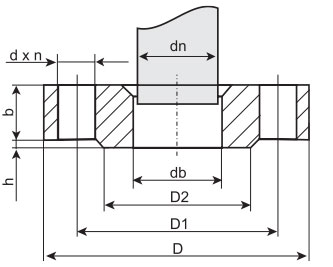

Исполнение 1
с соединительным выступом

ispolnenie-1-s-soedinitelnym-vystupom

varianty-ispolnenij-flantsev
