Клапан обратный STRATE для канализации

Для того чтобы получить технико-коммерческое предложение с указанием цены, наличия и срока поставки заполните опросный лист (все поля которые Вам известны) и наш специалист подберёт клапан и вышлет ТКП.  Не забудьте отправить вашу заявку указав e-mail и телефон.

Обратные клапаны STRATE для канализации от немецкого производителя защищают от обратного хода жидкости, гидроударов и обеспечивают герметичность.

Обратите внимание на улучшенный российский аналог разработанный специально для российских условий  — обратный канализационный клапан КСВ Иртыш

Клапан обратный ШТРАТЕ для канализации обладает следующими достоинствами:

• предназначен для всех видов жидких и полужидких отходов: технических и сточных вод и шлама;
• обеспечивает высшую степень безопасности в эксплуатации;
• сочетает высокую экономичность с низкими эксплуатационными расходами;
• имеет минимальное гидродинамическое сопротивление;
• обладает низким уровнем шума;
• чрезвычайно малой вероятностью засорения;
• способностью работы в режиме тяжелых нагрузок „HeavyDuty“ – надёжным закрытием при гидроударах и повышенных скачках давления.

Применение

Обратный клапан STRATE пригоден к использованию в канализационных линиях сброса вод:

• с содержанием твёрдых компонентов до 5%;
• технических и хозяйственно-бытовых при сильно неравномерном поступлении;
• с мощными насосными устройствами.

Для трактов с характерными скачками давления следует использовать обратные клапаны ШТРАТЕ с расширенной комплектацией – с пружиной типа RSK-FT или RSK-FTU и компенсатором (амортизатором) давления RSK-UD или RSK-FTUD.

Технические характеристики и материалы

Обратные клапаны с условным проходом (по DIN 3202) от DN50 до DN350:

• Рабочее давление (максимальное) – 10 бар (PN10).
• Материал корпуса – EN-GJL-250 (GG 25).
• Фланцы – по DIN 2532.
• Противокоррозионное покрытие – акриловая универсальная краска RAL 6011 (зеленая).

От DN400 до DN1000:

• Рабочее давление (максимальное) – 6 бар (PN 6).
• Материал корпуса – RSt 37.2 (сварная конструкция), сёдел клапанов – хромоникелевостальной сплав.
• Фланцы – по DIN 2632.
• Противокоррозионное покрытие – двухкомпонентное на основе эпоксидных смол (цвет зеленый DB 601).

Затворные элементы

Уплотнители – из бутилового каучука B100, в FT-исполнении – из пербунана (твёрдость 60 Шор) плотно вулканизированного на стальной диск. Рабочая температура – от -35°C до +120°C. В зависимости от условий применения могут быть также использованы:

• эластичные материалы пербунан, витон, силикон, выдерживающие температуру до +230 °C;
• улучшенные системы покрытия: пластиковые (ЕКВ), химическое никелирование, специальные краски;
• усиленные исполнения корпуса из специального материала, рассчитанного на повышенные уровни давления и т. д.

Скорость потока и монтажное положение

Обратные клапаны ШТРАТЕ рассчитаны на скорость рабочей среды до 2,5 + 0,5 м/с (RSK или RSK-U) или от 2,0 до 6,0 м/с (RSK-FTU или FTUD).

Монтажное положение: вертикальное – выходным патрубком вверх, горизонтальное – крышкой ревизии вверх. При высоком содержании в рабочей среде твёрдого вещества (например: песка, гравия, камней) рекомендуется последнее.

Особенности обратных клапанов STRATE

Отличительными являются:

• высокая надежность и долговечность;
• разнообразие исполнений (FT, UD и FTUD);
• высокая плотность запирания канала подвижной пластиной рабочего элемента;
• лёгкая доступность запирающего элемента, располагающегося под крышкой ревизии;
• точность посадки седла, обеспечивающая высокую герметичность даже при небольшом обратном напоре;
• возможность облегчения процесса очистки путём присоединения байпаса (RSK-U) вместо запорного клапана, т. е. без перекрытия канализационной сети.

Демпирующая пружина

Обратный клапан снабжён пружиной FT, амортизирующей нагрузку на заслонку при возникновении гидравлических ударов. Вместе с тем, демпфирующая пружина обеспечивает и более быстрое закрытие клапана. Она с рабочей средой контакта не имеет. Пружина реагирует на колебания давления или изменения в скорости течения в напорном трубопроводе. Положение заслонки определяется выведенным наружу регулятором.

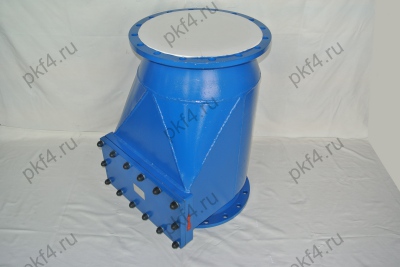

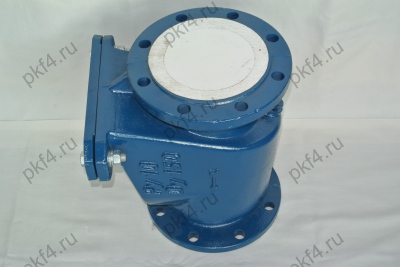

Обратный канализационный клапан КСВ Иртыш

Это запорное устройство омского производителя отличается абсолютной простотой конструкции.Затворным элементом является закреплённый на упругом держателе диск с обрезиненным краем, обеспечивающим высокую герметичность при закрытии прохода. Диск открывается под давлением рабочей среды, а в его отсутствие находится в закрытом состоянии. Опорожнение трубопровода при необходимости может проводиться снаружи при помощи отжимного болта.

Обслуживания обратный клапан КСВ Иртыш практически не требует. Разработанная отечественными инженерами конструкция в максимальной степени учитывает российские реалии и крайне неприхотлива в эксплуатации. Все элементы изделия изготавливаются из материалов с высокой прочностью и износоустойчивостью. В ценовом отношении обратный клапан в разы дешевле импортных аналогов, не уступая им в эксплуатационных характеристиках. Преимуществом данной арматуры является её высокая ремонтопригодность, а также наличие широкой сети сервисного обслуживания от завода-изготовителя, гарантирующей быстрый ремонт и доставку запчастей.
