Кран пробковый конусный проходной сальниковый муфтовый латунный предназначен для установки на резервуарах, емкостях и трубопроводах в качестве запорного устройства.
Характеристики
Технические характеристики
|
Наименование параметра |
Показатель |
|---|---|
|
Давление номинальное, PN, МПа (кгс/см²) |
1,0 (10) |
|
Диаметр номинальный, DN, мм |
15; 20; 25; 32; 40;50 |
|
Рабочая среда |
вода, нефтепродукты |
|
Температура рабочейсреды, t°С |
до +100 |
|
Температура окружающей среды, t°С |
от -40 |
|
Присоединение к трубопроводу |
муфтовое |
|
Тип привода |
ручной |
|
Масса, кг, не более |
0,29; 0,33; 0,65; 0,93; 1,53; 2,42 |
|
Изготовление и поставка |
ТУ26-07-1396-87 |
Материал основных деталей
|
Наименование детали |
Марка материала |
Наименование детали |
Марка материала |
|---|---|---|---|
|
Корпус |
латунь ЛЦ40Сд |
Пробка |
латунь ЛЦ40Сд |
|
Гайка |
латунь ЛЦ40Сд |
Сальниковое уплотнение |
спец.пластикат |
|
Кольцо сальниковое |
полипропилен |

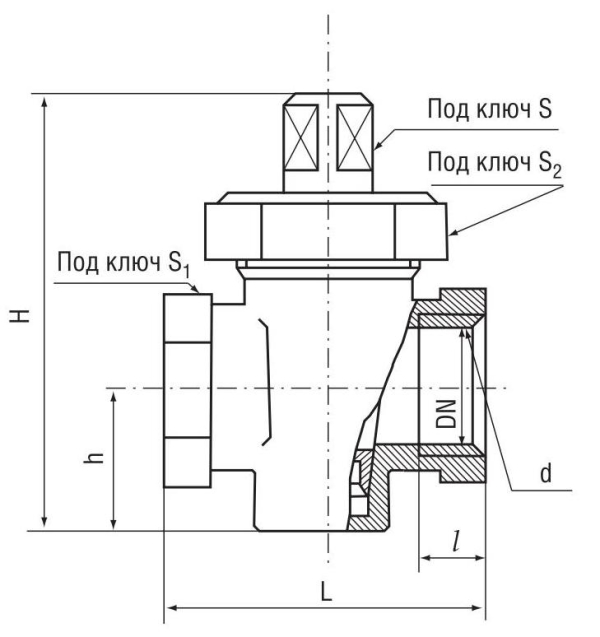

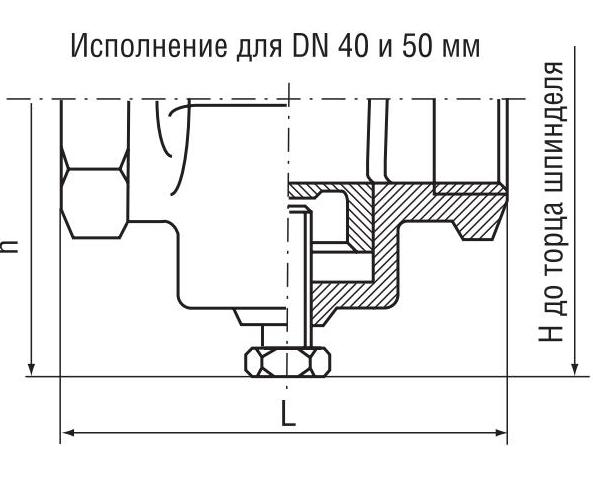

Габаритные и присоединительные размеры
|
Обозначение |
DN, мм |
d |
L, мм |
l, мм |
H, мм |
h, мм |
S, мм |
S1, мм |
S2, мм |
Крутящий момент |
|---|---|---|---|---|---|---|---|---|---|---|
|
ПЗ.33015-015-03 |
15 |
G1/2 |
55 |
12 |
48 |
26 |
12 |
27 |
36 |
25(2,5) |
|
ПЗ.33015-020-03 |
20 |
G3/4 |
60 |
14 |
48 |
26 |
12 |
32 |
46 |
25(2,5) |
|
ПЗ.33015-025-03 |
25 |
G1 |
75 |
16 |
60 |
28 |
14 |
41 |
55 |
33(3,3) |
|
ПЗ.33015-032-03 |
32 |
G11/4 |
85 |
18 |
70 |
35 |
17 |
50 |
60 |
36(3,6) |
|
ПЗ.33015-040-03 |
40 |
G11/2 |
100 |
20 |
78 |
42 |
19 |
60 |
70 |
43(4,3) |
|
ПЗ.33015-050-03 |
50 |
G2 |
115 |
22 |
88 |
51 |
22 |
70 |
80 |
53(5,3) |
