Трубы обечаечные представляют собой изделия, сваренные из конических или цилиндрических сегментов-обводов (обечаек). Данный способ производства позволяет изготавливать металлические трубы большого диаметра с высокими характеристиками прочности, обширной сферой применения.
Изготовление
Обечаечные трубы большого диаметра в процессе производства испытываются на различные физико-механические свойства, подвергаются тщательной проверке геометрических параметров, что дает гарантию их соответствия утвержденным техусловиям и стандартам.
При изготовлении обечаечных труб используют стальные листы различных марок. С помощью электросварки осуществляется соединение отдельных звеньев целой трубы – свернутых металлических листов. Термообработка не применяется.
Серийный выпуск оправдан лишь для обечаечных труб малого диаметра (менее 2-х метров). Поэтому более крупные изделия производятся под заказ.
Обечаечные трубы большого диаметра представляют собой достаточно высокотехнологичные изделия. Полный производственный цикл по их выпуску задействует целую цепочку отраслей – от добывающего сырьевого сектора до квалифицированной инженерно-технической инфраструктуры, развитой логистики.
Технические характеристики
Сварные соединения труб обечаечных большого диаметра по степени прочности не уступают основному материалу прокатных изделий – листовой горячекатаной стали. Толщина стенок обечаечных труб большого диаметра – 4-40 мм, диаметр – 720-3000 мм.
Допуски отклонений по наружному диаметру:
- Обычное исполнение (±): 0,6% (d=1420 мм), 0,58% (d=1620-3020 мм);
- Повышенная точность (±): 6,0 мм (d=1420 мм), 5,8 мм (d=1620-3020 мм);
Где используются обечаечные трубы?
- В роли защитных кожухов для газопроводов и нефтепроводов;
- Как конструктивные элементы в строительстве различных сооружений;
- В трубопроводных системах общего назначения с рабочим давлением в сети не выше 24-х атмосфер;
- Вместо аналогичных по конструкции корпусов, емкостей и корпусного оборудования;
- В качестве основы при возведении громоздких опор эстакад и мостов, устройстве подземных сооружений (проходов, свай);
- При изготовлении корпусов КНС (насосных канализационных станций) и плавучих понтонов.
Трубы обечаечные большого диаметра наиболее распространены в коммунальной сфере. Они подходят для монтажа трубопроводов, перемещающих газ, нефтепродукты и другие транспортабельные продукты.
Обработанные антикоррозийным составом, обечаечные трубы большого диаметра могут находиться под постоянным воздействием неагрессивных грунтовых вод длительное время.
Особенности использования
При монтаже обечаечных труб большого диаметра в различных сферах деятельности подбирают изделия с наиболее подходящими эксплуатационными характеристиками, максимально соответствующие требуемым проектным данным. Применение обечаечных труб с заданными параметрами предполагает оценку не только долговечности, но и экономической целесообразности.
Проектирование объектов с использованием обечаечных труб большого диаметра предписывает обязательное проведение регламентных мероприятий по антикоррозийной защите, содержанию, техобслуживанию и проведению капремонтов.
Варианты исполнения
Трубы обечаечные большого диаметра в зависимости от метода производства могут иметь поперечные, либо продольные сварные швы.
Длина конечного изделия составляет 10-12 метров и всегда кратна 250 миллиметрам. Расстояние между поперечными трубными швами составляет 2 метра, продольные швы располагаются со смещением (на расстояние от 20 см). Мерная труба имеет пять поперечных швов.
Наиболее распространенными размерными параметрами для обечаечных труб являются диаметры 1020, 1220 мм. Менее востребованы трубы толщиной от 1420 мм.
В зависимости от качественных параметров обечаечные электросварные трубы большого диаметра подразделяют на следующие категории:
- А: изготовленные из углеродистой стали Ст2 и СТ3 категории 1, различающиеся по механическим свойствам;
- Б: изготовленные из углеродистой стали Ст2 и СТ3 категории 1, различающиеся по химическому составу;
- В: выполненные из углеродистой стали Ст2 категории 2, стали Ст3кп категории 2 и 3, сталей Ст3пс, СТ3сп, категории 2,3,1.
Стальные обечаечные трубы большого диаметра групп А и В характеризуются механической прочностью сварного шва на растяжение согласно ГОСТ 6996. При этом временное сопротивление соединения не должно быть не меньше аналогичного параметра основного металла.
Трубы обечаечные большого диаметра, наряду с электросварными трубами, относятся к одной категории стального проката. Их различие заключается лишь в методе раскроя исходного металлического листа.

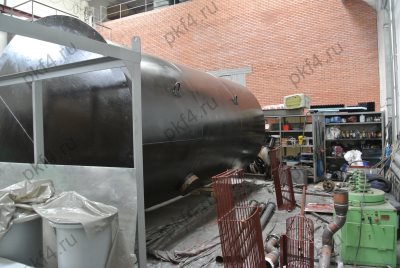

ФОТО
