Затвор дисковый межфланцевый с электроприводом используется для регулирования и перекрытия потока жидких и порошкообразных сред. Также он может использоваться для работы с жидкостями с включением волокон и разрушаемых плотных сгустков. Электропривод позволяет организовать управление потоком с помощью автоматики.
Конструкция и преимущества
Межфланцевый дисковый затвор может использоваться для управления потоком в вязких и порошкообразных средах. Конструкционная особенность — перекрывающий элемент, оснащенный ножом на нижней кромке. Это позволяет разрезать вязкую среду или уплотнения в ней для обеспечения плотного прилегания задвижки к прокладке и герметичного перекрытия проходного отверстия.
Еще одно преимущество конструкции — верхняя часть ножа даже в полностью опущенном состоянии выступает за пределы корпуса затвора. Это гарантирует открытие запирающего элемента даже при его увязании в плотной и порошкообразной средах.
Оснащение электрическим приводом позволяет открывать и закрывать задвижку автоматически. Поэтому запорную арматуру такого типа можно использовать в системах управления технологическими процессами на производстве.
Основные области применения
Дисковый межфланцевый затвор с электроприводом можно купить для следующих отраслей промышленности:
- Производственные предприятия, работающие с вязкими и волоконными средами. Например, целлюлозное производство.
- Перекрытие потока воды в очистных сооружениях. Полированный нож способен разрезать волокна: бумагу, ткань, встречающиеся в канализационных стоках.
- Предприятия пищевой промышленности. Эти изделия находят применение в виноделии и других отраслях. Особенно их исполнения из нержавеющей стали.
- Химическая промышленность. Межфланцевые задвижки используются для при работе с кристализованными средами.
- Фасовка и производство строительных и цементных смесей. Конструктивные особенности затвора позволяют ему эффективно работать в порошкообразных средах.
Особенности монтажа и эксплуатации
Монтаж дискового затвора с электроприводом выполняется межфланцевым способом, на болтах. Герметичность обеспечивается в одном направлении. Оно обозначено стрелкой на корпусе. Особенности конструкции позволяют использовать устройство как для полного перекрытия потока, так и для его регулирования путем изменения размера проходного отверстия.
Материал изготовления
Мы предлагаем 2 варианта изготовления затвора:
- Корпус выполнен из литого чугуна EN-GJL-250. Нож — из нержавеющей стали X5CrNi 18-10. Что обеспечивает надежность и долговечность арматуры.
- Корпус и нож из нержавеющей стали. Для корпуса используется марка GX5CrNiMo 19-11-2, для ножа — X5CrNiMo 17-12-2. Такие затворы находят применение в пищевой промышленности. Эффективны при работе с агрессивными средами.
Покрытие: Термообработанное эпоксидное покрытие и RAL 6005.
В качестве седлового уплотнения применяются: нитрил — для чугунной арматуры, ЭПДМ — в исполнении из нержавеющей стали. Оно имеет L-образную форму. Фиксируется невыбиваемым кольцом из нержавейки.
Затвор дисковый межфланцевый с электроприводом может использоваться для работы с нагретыми до +80 °C рабочими средами — в исполнении с чугунным корпусом, и до +110 °C — из нержавеющей стали. Максимальное рабочее давление — 7 бар.
Испытания изделия
Испытания проводят по нормам NF EN 12266-1, DIN 3230 и ISO 5208.

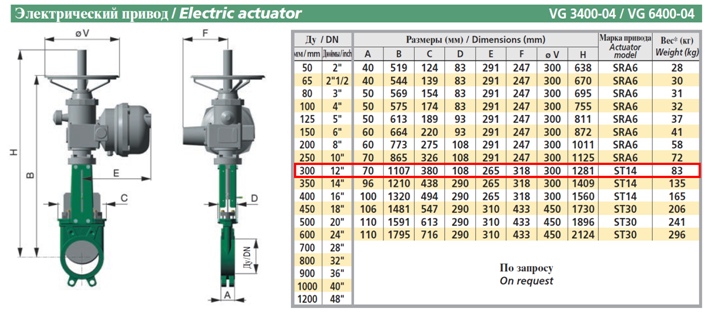

Габариты
Согласно стандарту ТЕКОФИ.
